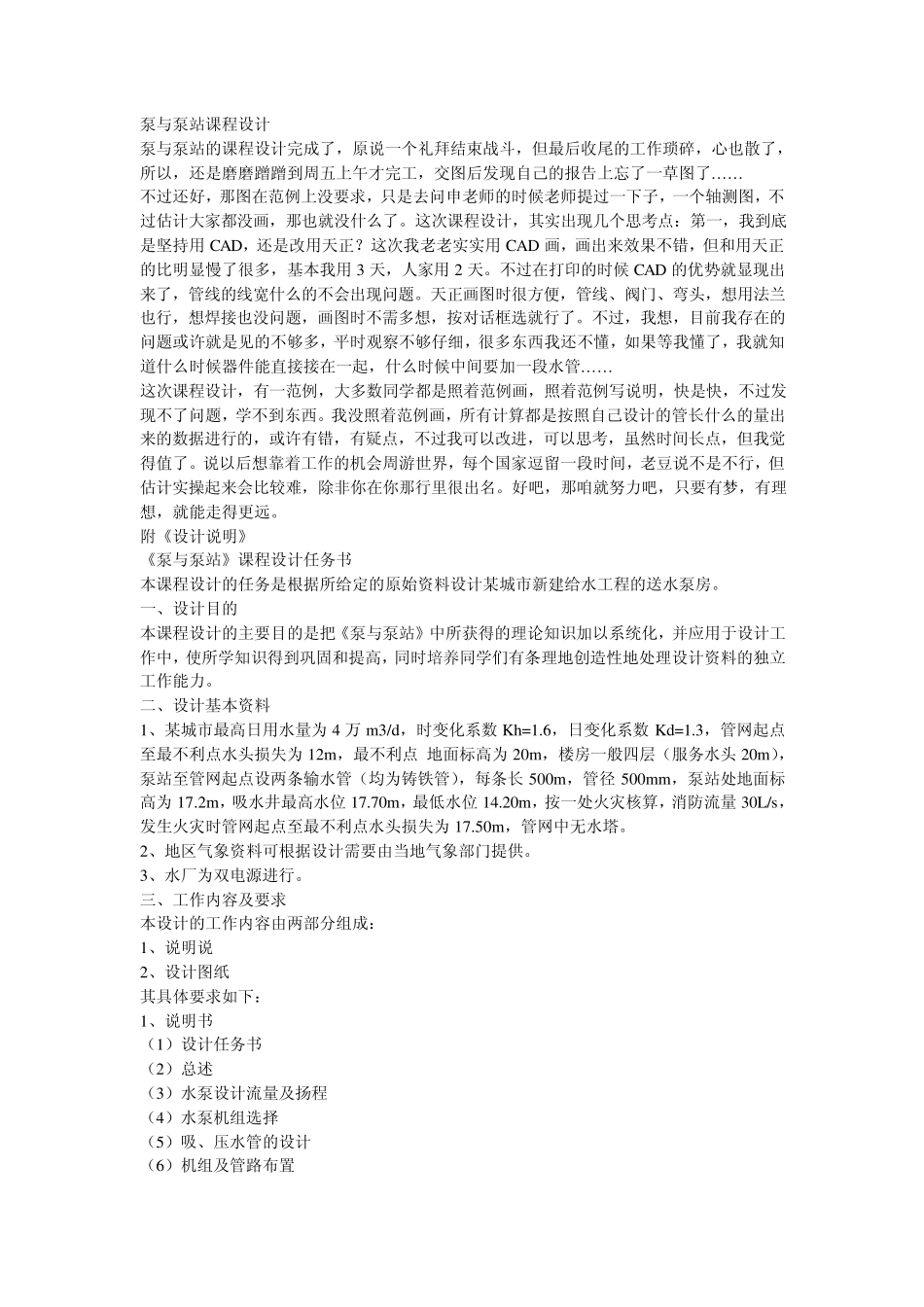

泵与泵站课程设计 泵与泵站的课程设计完成了，原说一个礼拜结束战斗，但最后收尾的工作琐碎，心也散了，所以，还是磨磨蹭蹭到周五上午才完工，交图后发现自己的报告上忘了一草图了…… 不过还好，那图在范例上没要求，只是去问申老师的时候老师提过一下子，一个轴测图，不过估计大家都没画，那也就没什么了。这次课程设计，其实出现几个思考点：第一，我到底是坚持用 CAD，还是改用天正？这次我老老实实用 CAD 画，画出来效果不错，但和用天正的比明显慢了很多，基本我用 3 天，人家用 2 天。不过在打印的时候 CAD 的优势就显现出来了，管线的线宽什么的不会出现问题。天正画图时很方便，管线、阀门、弯头，想用法兰也行，想焊接也没问题，画图时不需多想，按对话框选就行了。不过，我想，目前我存在的问题或许就是见的不够多，平时观察不够仔细，很多东西我还不懂，如果等我懂了，我就知道什么时候器件能直接接在一起，什么时候中间要加一段水管…… 这次课程设计，有一范例，大多数同学都是照着范例画，照着范例写说明，快是快，不过发现不了问题，学不到东西。我没照着范例画，所有计算都是按照自己设计的管长什么的量出来的数据进行的，或许有错，有疑点，不过我可以改进，可以思考，虽然时间长点，但我觉得值了。说以后想靠着工作的机会周游世界，每个国家逗留一段时间，老豆说不是不行，但估计实操起来会比较难，除非你在你那行里很出名。好吧，那咱就努力吧，只要有梦，有理想，就能走得更远。 附《设计说明》 《泵与泵站》课程设计任务书 本课程设计的任务是根据所给定的原始资料设计某城市新建给水工程的送水泵房。 一、设计目的 本课程设计的主要目的是把《泵与泵站》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。 二、设计基本资料 1、某城市最高日用水量为 4 万 m3/d，时变化系数 Kh=1.6，日变化系数 Kd=1.3，管网起点至最不利点水头损失为 12m，最不利点 地面标高为 20m，楼房一般四层（服务水头 20m），泵站至管网起点设两条输水管（均为铸铁管），每条长 500m，管径 500mm，泵站处地面标高为 17.2m，吸水井最高水位 17.70m，最低水位 14.20m，按一处火灾核算，消防流量 30L/s，发生火灾时管网起点至最不利点水头损失为 17.50m，管网中无水塔。 2、地区气象资料可根据设计需要由当地气象部门提供...
