泵与泵站课程设计——计算书VIP专享

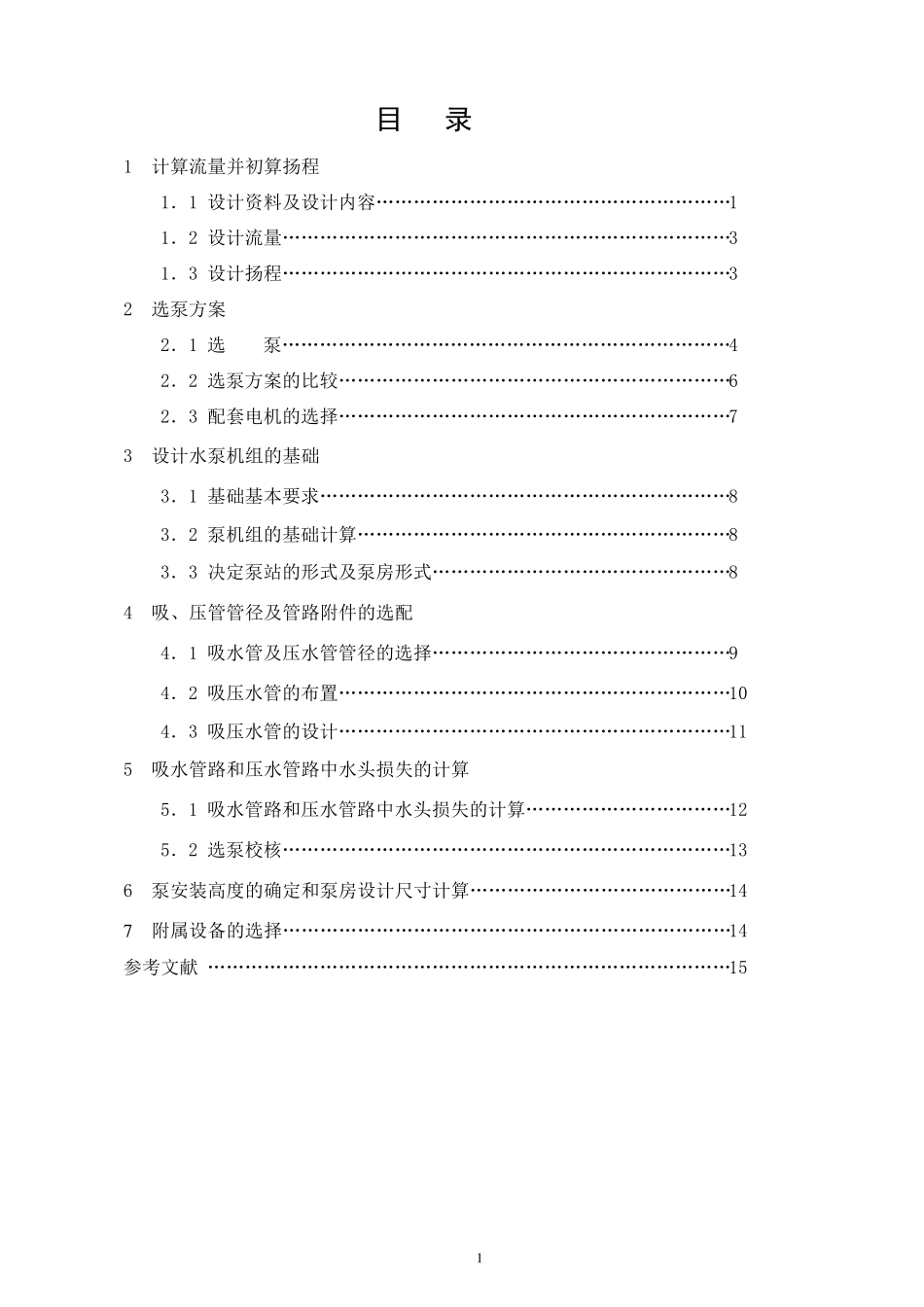

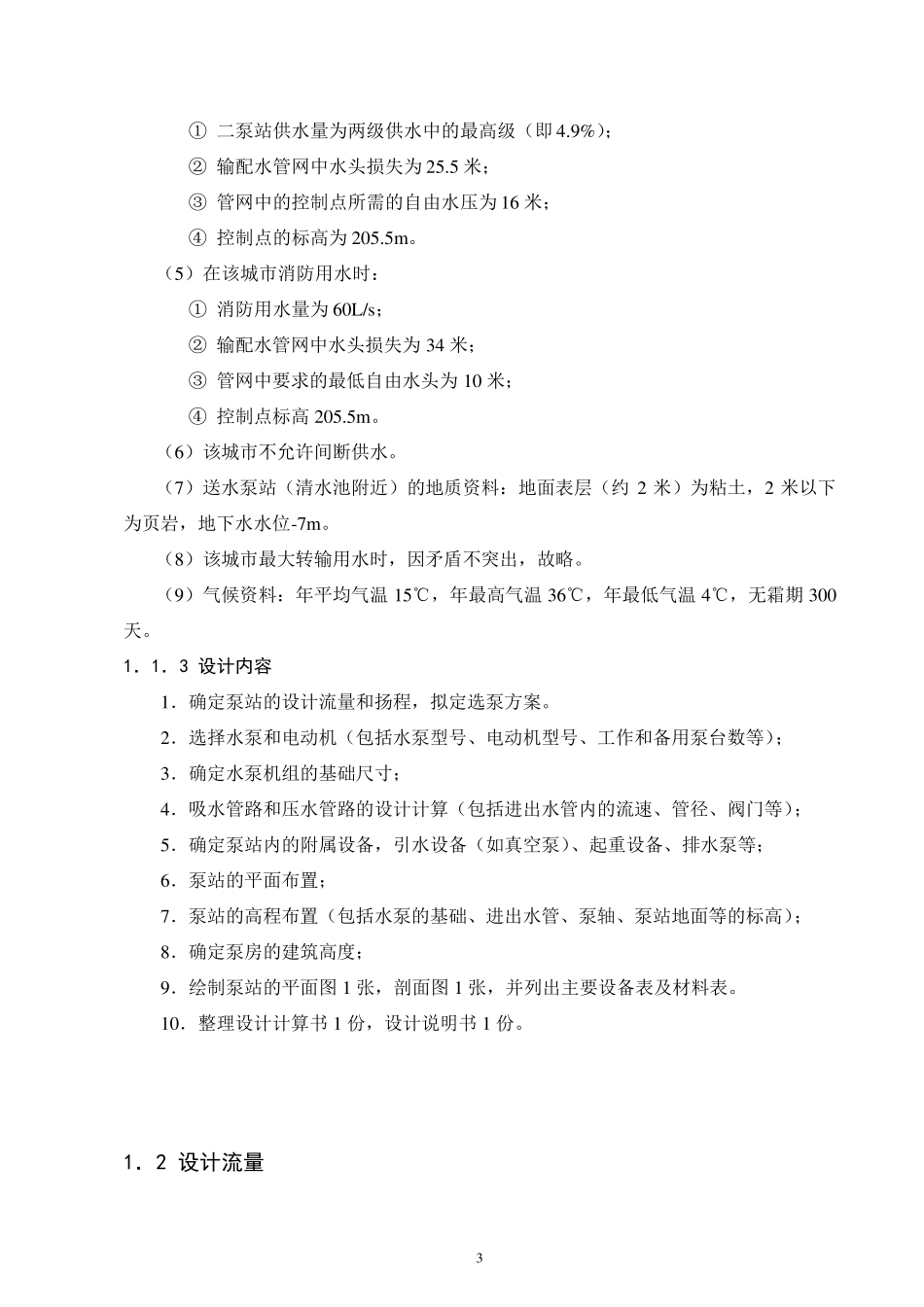

1 目 录 1 计算流量并初算扬程 1．1 设计资料及设计内容…………………………………………………1 1．2 设计流量………………………………………………………………3 1．3 设计扬程………………………………………………………………3 2 选泵方案 2．1 选 泵………………………………………………………………4 2．2 选泵方案的比较………………………………………………………6 2．3 配套电机的选择………………………………………………………7 3 设计水泵机组的基础 3．1 基础基本要求…………………………………………………………8 3．2 泵机组的基础计算……………………………………………………8 3．3 决定泵站的形式及泵房形式…………………………………………8 4 吸、压管管径及管路附件的选配 4．1 吸水管及压水管管径的选择…………………………………………9 4．2 吸压水管的布置………………………………………………………10 4．3 吸压水管的设计………………………………………………………11 5 吸水管路和压水管路中水头损失的计算 5．1 吸水管路和压水管路中水头损失的计算……………………………12 5．2 选泵校核………………………………………………………………13 6 泵安装高度的确定和泵房设计尺寸计算……………………………………14 7 附属设备的选择………………………………………………………………14 参考文献 …………………………………………………………………………15 2 1、计算流量并初算扬程 1．1 设计资料及设计内容 1．1．1 设计题目 某给水工程净水厂送水泵站设计 1．1．2 设计资料 （1 ） 水量：最高日用水量为（3 5 0 0 0 ＋2 0 0 ×座号×班级）吨/天。 全天小时（0 ～2 4 小时）用水量见表 1 -1 （百分数表示）。 表 1 -1 最大日用水量变化表 时间 用水量（%） 时间 用水量（%） 时间 用水量（%） 0 -1 2 .3 8 -9 5 .3 1 6 -1 7 5 .6 1 -2 2 .3 9 -1 0 5 .2 1 7 -1 8 5 .5 2 -3 2 .2 1 0 -1 1 4 .9 1 8 -1 9 5 .4 3 -4 2 .2 1 1 -1 2 4 .8 1 9 -2 0 4 .8 4 -5 2 .3 1 2 -1 3 4 .7 2 0 -2 1 4 .3 5 -6 3 .5 1 3 -1 4 4 .6 2 1 -2 2 3 .8 6 -7 4 .6 1 4 -1 5 4 .8 2 2 -2 3 3 .5 7 -8 5 .2 ...
