泵站课程设计说明书

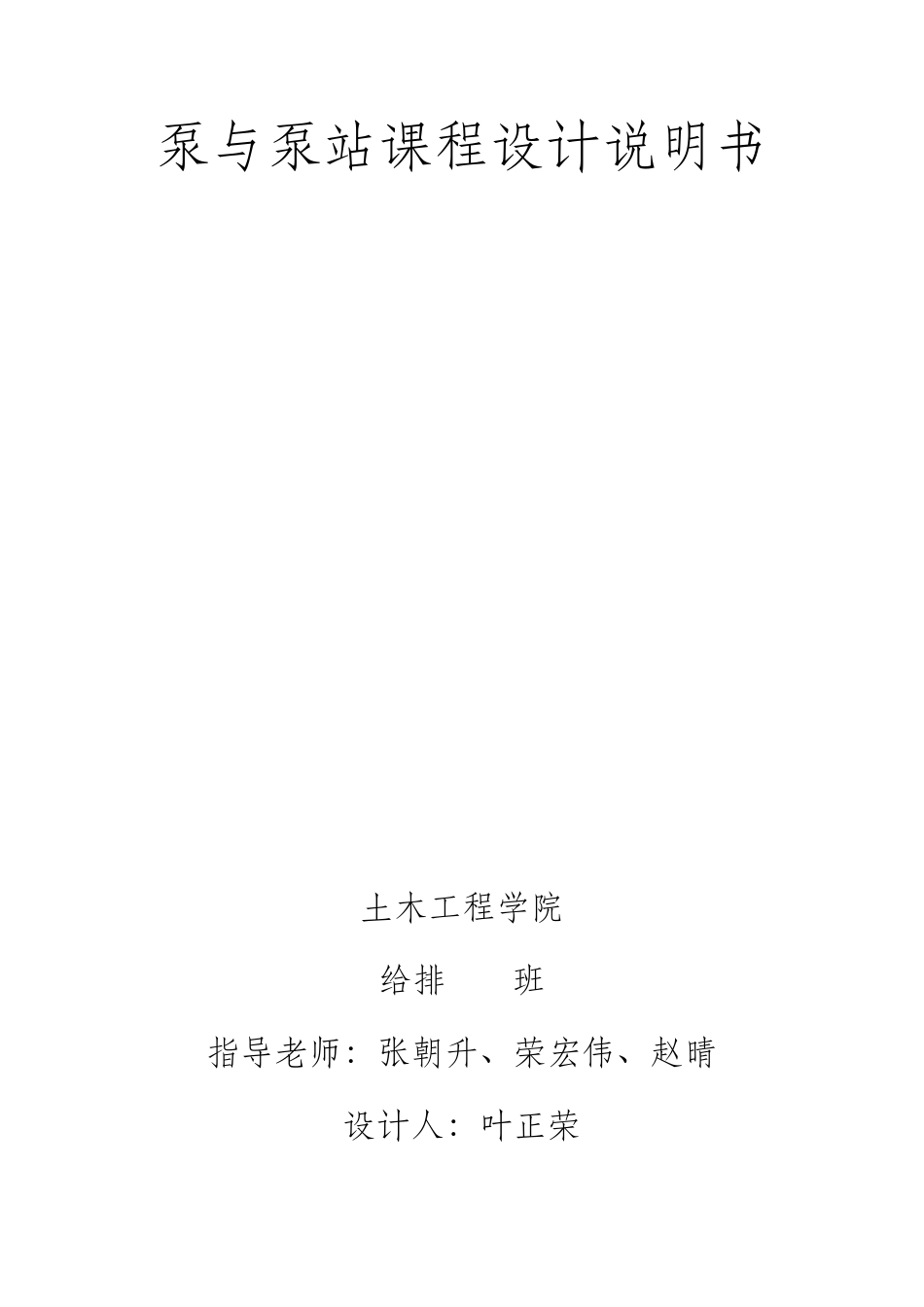

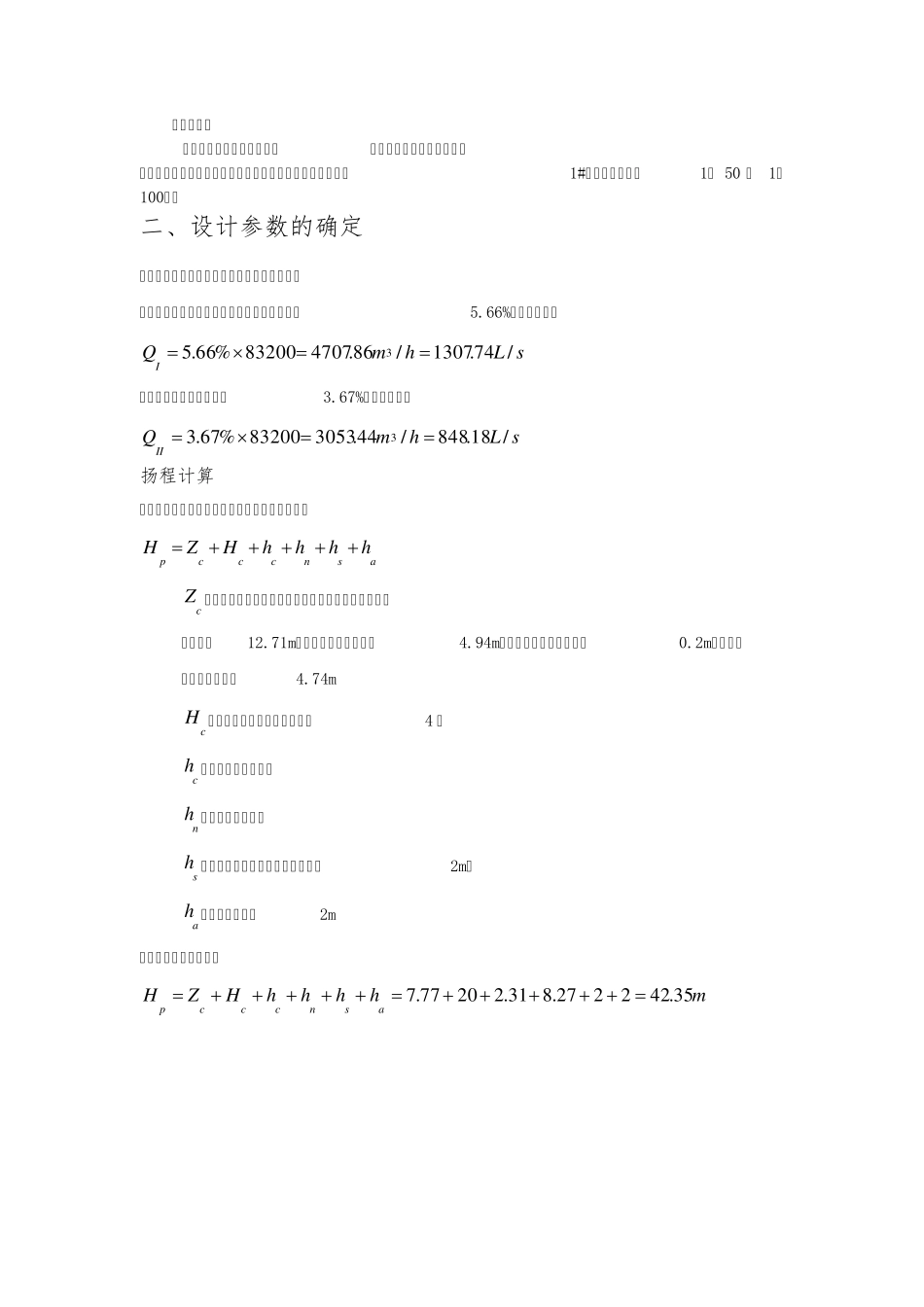

泵与泵站课程设计说明书 土木工程学院 给排 121班 指导老师：张朝升、荣宏伟、赵晴 设计人：叶正荣 一、设计原始资料 1.泵站设计水量为（8.32）万M3/d。 2.管网设计的部分成果： （ 1）根据用水曲线确定的二泵站工作制度，分（二或三）级工作。 第一级，每小时占全日用水量的（5.66） %； 第二级，每小时占全日用水量的（3.67） %； （ 2）城市设计最不利点地面标高为（12.71）米，建筑层数（4）层。 （ 3）管网平差得出的泵站至最不利点的输水管和管网的总水头损失为(12.85）米。 （ 4）消防流量为（5031.86） M3/h。消防时的总水头损失为（18.56）米。 （ 5）清水池所在地面标高为（8.94）米，清水池最低水位在地面以下（4）米。 3.地下水位距地面约3～ 4 米，冬天无冰冻情况。 4.泵站为双电源。 计算说明书内容包括： （ 1）根据设计水量及管网平差结果和泵站工作制度确定设计流量及设计扬程。 （ 2）初选水泵和电机：根据水量、水压变化情况选泵；确定工作泵和备用泵型号及台数。至少选择两个方案进行比较后，确定出一套最优方案。（此时可假定泵站内水头损失为1-2 米） 。 （ 3）泵房形式的选择。 （ 4）机组基础的设计：根据所选水泵是否带有底座，确定基础平面尺寸及高度。 （ 5） 水泵吸水管和压水管路的管材，计算水泵吸水管和压水管路的管径。（选用各种配件和阀件的型号、规格及安装尺寸并说明其特点；吸水井设计并确定其尺寸和水位）。 （ 6） 布置机组和管道。 （ 7） 泵房中各标高的确定（室内地面、基础顶面、水泵安装高度、泵轴标高、泵房建筑高度等。 （ 8） 复核水泵和电机：计算吸水管及站内水管损失，求出总扬程，校核所选 水泵。如不合适，则重选水泵及电机。重新确定泵站的各级供水量。 （ 9）进行消防和转输校核。 （ 10）计算和选择附属设备 1）引水设备的选择和布置； 2）计量设备； 3）起重设备； 4）排水泵及水锤消除器等。 （ 11） 确定泵站平面尺寸，初步规划泵站总平面泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。 设计任务： 城市送水泵站技术设计工艺部分。 图纸要求： 泵站平面及剖面（机器间），应绘出主要设备，管路， 配件及辅助设备的位置、尺寸、标高、列出主要设备表（用1#图纸，比例尺：1： 50 或1：100）。 二、设计参数的确定 本设计泵站采用二级供水，其供水量分别为： 第一级：最高时二泵出水量...
