泵类设备安装工艺标准

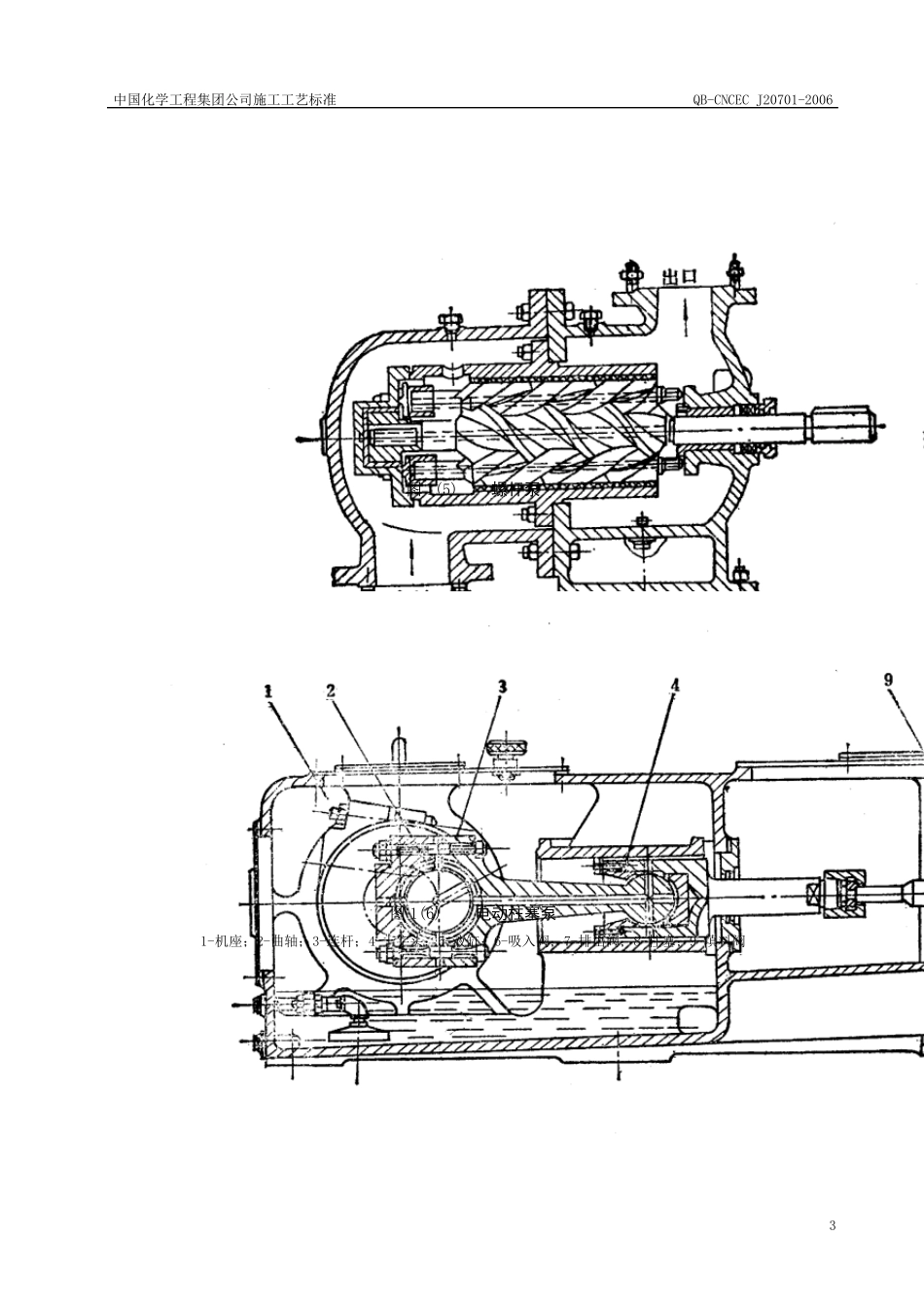

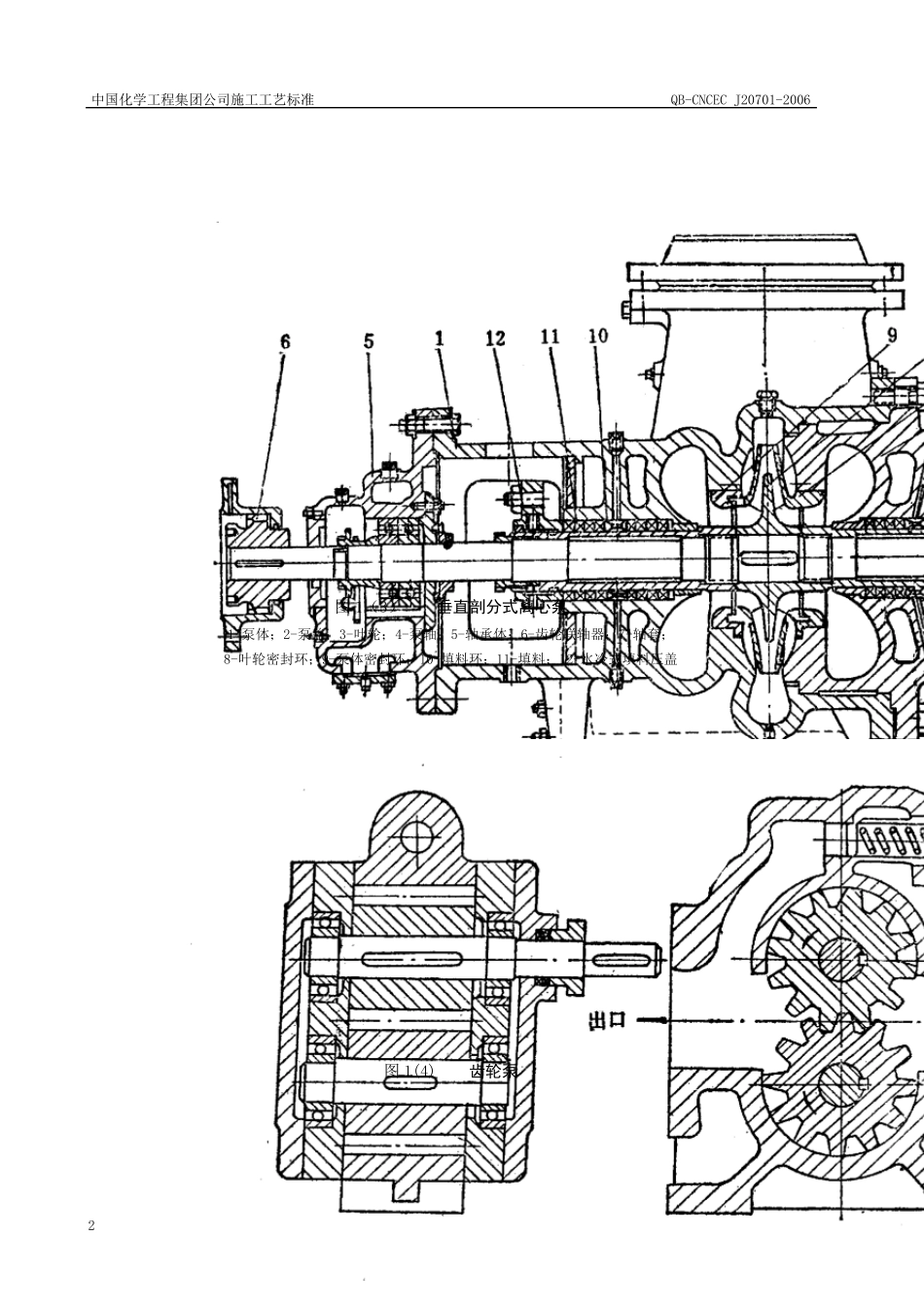

中国化学工程集团公司施工工艺标准 QB-CNCEC J20701-2006 1 泵类设备安装施工工艺标准 QB-CNCEC J20701-2006 1 适用范围 本工艺标准适用于除蒸汽往复泵之外的化工用泵的安装工程（包括整体安装和解体安装的泵），包括单机试车和配合系统联动试车。泵类设备的典型结构见图 1(1)～(9)。 图 1（1） 离心泵结构图 图 1（2） 水平剖分式离心泵 中国化学工程集团公司施工工艺标准 QB-CNCEC J20701-2006 2 图 1（3） 垂直剖分式离心泵 1-泵体；2-泵盖；3-叶轮；4-泵轴；5-轴承体；6-齿轮联轴器；7-轴套； 8-叶轮密封环；9-泵体密封环；10-填料环；11-填料；12-水冷式填料压盖 图 1(4) 齿轮泵 中国化学工程集团公司施工工艺标准 QB-CNCEC J20701-2006 3 图 1(5) 螺杆泵 图 1(6) 电动柱塞泵 1-机座；2-曲轴；3-连杆；4-十字头；5-液缸；6-吸入阀；7-排出阀；8-柱塞；9-填料阀 中国化学工程集团公司施工工艺标准 QB-CNCEC J20701-2006 4 图 1（7） 柱塞式计量泵 图 1（8） 隔膜式泵头计量泵 中国化学工程集团公司施工工艺标准 QB-CNCEC J20701-2006 5 图1（9） 双隔膜式泵头计量泵 2 施工准备 2.1 技术准备 2.1.1 施工技术资料 2.1.1.1 审批合格的设备布置图。 2.1.1.2 审批合格的设备配管图。 2.1.1.3 审批合格的工艺流程图。 2.1.1.4 审批合格的其它相关施工图。 2.1.1.5 设备出厂技术资料。 2.1.2 现行施工标准规范 2.1.2.1 《机械设备安装工程施工及验收通用规范》 GB50231 2.1.2.2 《化工机器安装工程施工及验收规范》 HGJ207 2.1.2.3 《压缩机、风机、泵安装工程施工及验收规范》 GB50275 2.1.2.4 《工程建设安装工程起重施工规范》 HG20201 2.1.2.5 《脱脂工程施工及验收规范》 HG20202 2.1.2.6 《工业设备化学清洗质量标准》 HG/T2387 2.1.2.7 《石油化工施工安全技术规程》 SH3505 2.1.2.8 《施工现场临时用电安全技术规范》 JGJ46 2.1.2.9 《化学工业工程建设交工技术文件规定》 HG20237 中国化学工程集团公司施工工艺标准 QB-CNCEC J20701-2006 6 2.1.3 施工方案 2.1.3.1 泵设备安装施工方案。 2.1.3.2 泵设备单机试车方案。 2.2 作业人员 表2.2 主要作业人员 序号 工种 持证上岗要求 备 注 1 钳工 持证上岗 上岗操作证 2 起重工 持证上岗 特殊工种资格证 3 电工 持证上岗 特殊工种资格证 4 仪表工 持证...
