洗涤塔说明书

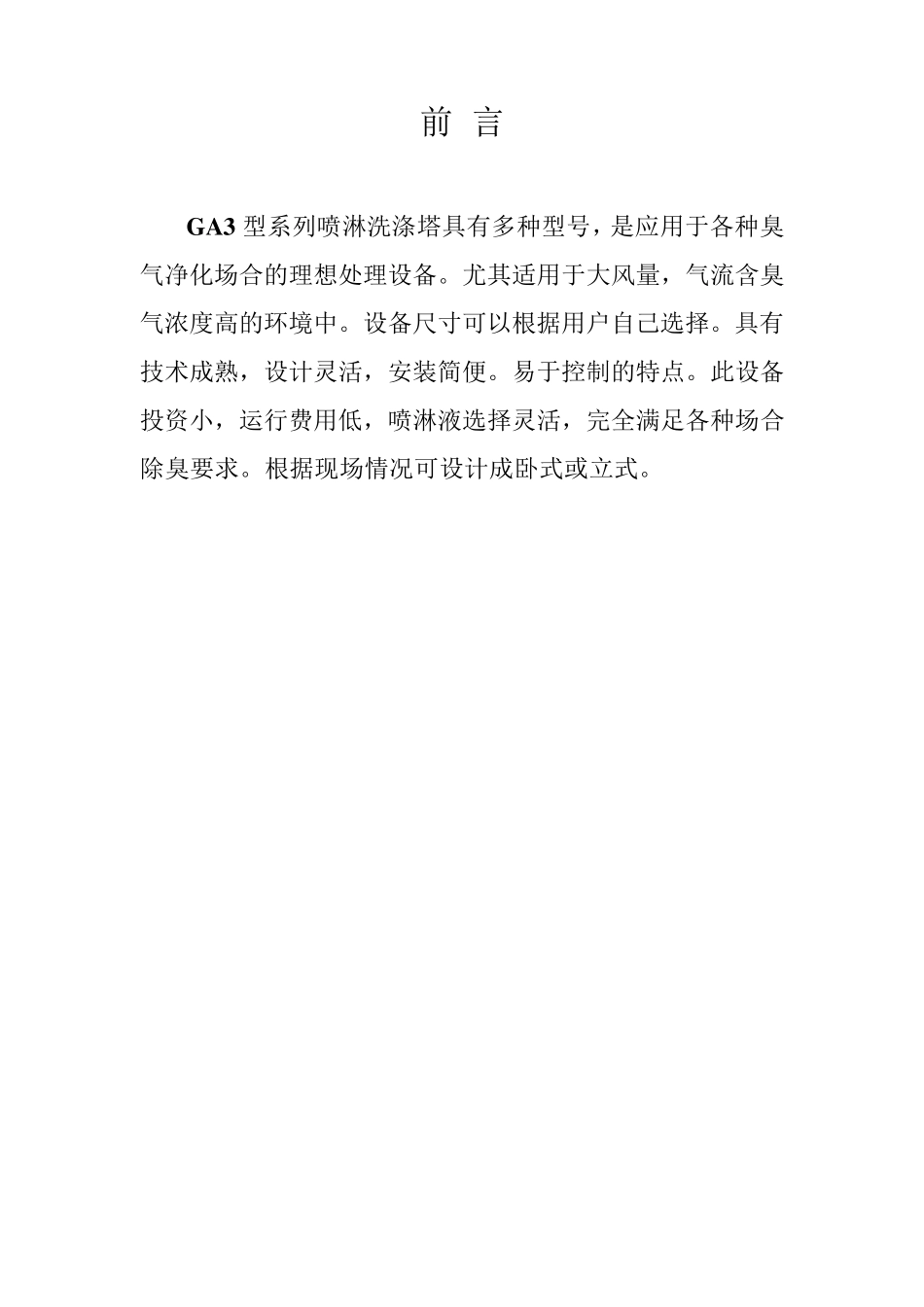

前 言 GA3 型系列喷淋洗涤塔具有多种型号，是应用于各种臭气净化场合的理想处理设备。尤其适用于大风量，气流含臭气浓度高的环境中。设备尺寸可以根据用户自己选择。具有技术成熟，设计灵活，安装简便。易于控制的特点。此设备投资小，运行费用低，喷淋液选择灵活，完全满足各种场合除臭要求。根据现场情况可设计成卧式或立式。 设备组成 GA3 型喷淋洗涤塔主要由塔体、填料层、填料支架、雾化喷淋系统、气水分离系统、药液储存投加系统等单元组成。 1、塔体 （1） 塔体内表面采用碳钢组成。 （2） 塔体外表面颜色有多种可供用户选择。 （3） 塔体可以按订货要求分段制作，在现场进行组装。 （4） 塔体可根据现场要求进行设计。 2、填料：多面球填料。 3、填料支架：支撑填料。 4 雾化喷淋系统 由耐腐蚀的喷嘴、PVC 管道、循环水泵和循环水池等组成。 5 气水分离系统：由PVC 网多层叠加组成。 6 药液储存投加系统：由配药箱和配套输送泵等组成。 原 理 塔内填料层作为气液两相间接触构件的传质设备；填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。气体从塔底（或一侧）送入，经气体分布装置分布后，与液体呈逆流（或截流）连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质，待处理气体经传质作用进入循环液体中与循环液体中药剂进行化学反应，生成易溶解难挥发的盐类物质，使气体得到净化。 验 收 1 ）货到现场工地后应清点设备数量，检查箱体是否有损坏，表面防锈漆是否有刮花。 2 ）核对箱体尺寸、型号规格、材质等是否符合要求。 安装调试 1 ）为确保设备长期高效率运行，该设备不宜安装在油烟、粉尘含量高的场所。 2 ）循环水箱中的循环液稀释剂应选用自来水。 3 ）在运输、卸货、吊装时请保证设备的水平性。在吊装之前请检查吊索的平衡性，严禁设备翻倒、野蛮操作。 4 ）安装位置混凝土地面应平整，设备就位后无摇晃，并检查水平符合设备安装要求，且安装位置应符合设计要求。 5 ）安装前检查喷淋系统管道及喷嘴是否有损坏，填料隔断是否完好。 6 ）设备安装时请注意进出口方向 正 确，严禁反向 安装设备。 7 ）安装前检查进出风 口法 兰 是否光 洁 、平整。安装时应注意风管法 兰 与 设备进出风 口法 兰 的连 接 紧 密 性，防止 运行过 程 中漏 气。 8 ）当以上工作完成后即可开始循环泵进出水口与设备的连接以及排空管道的安装。 9 ...
