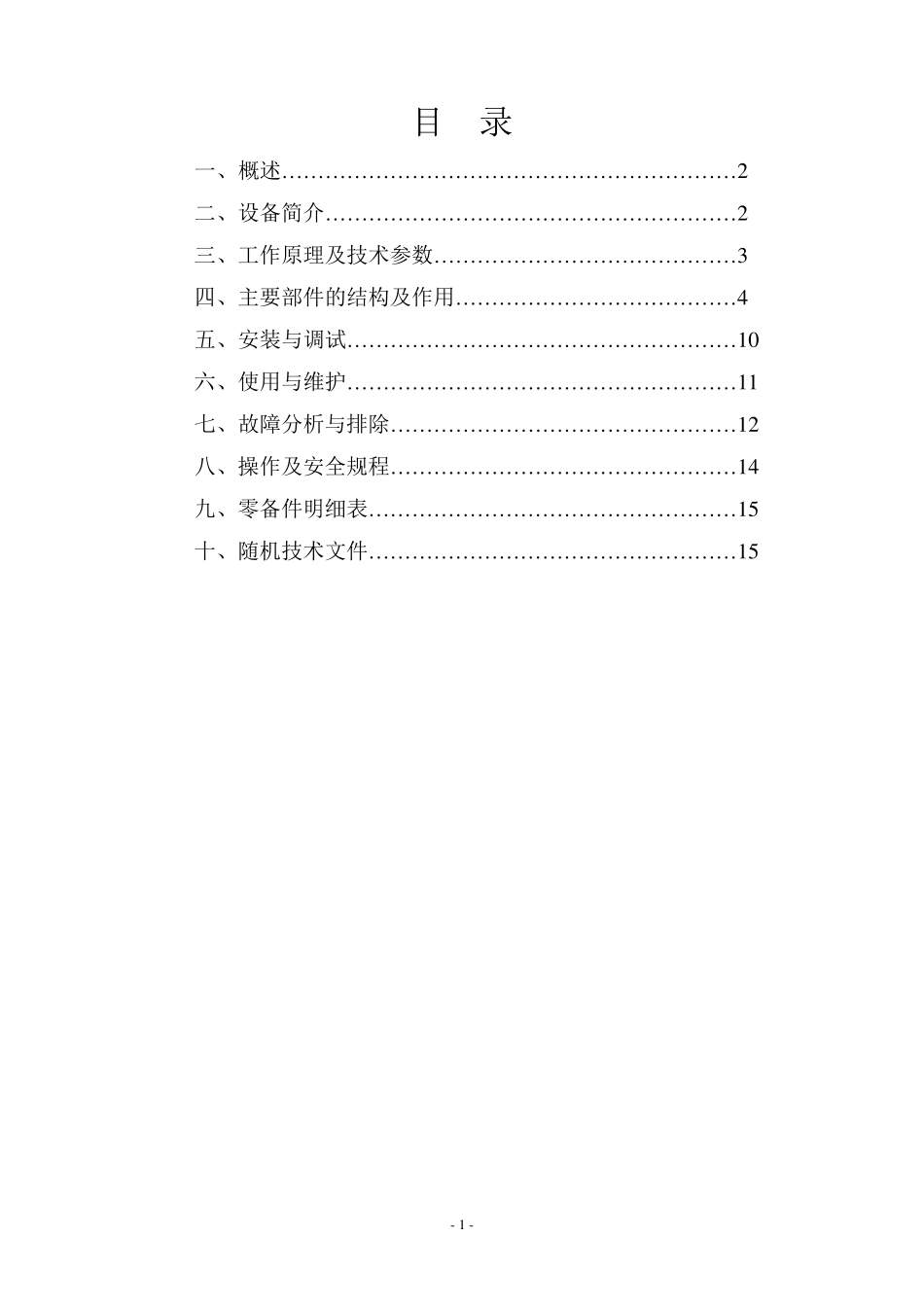

- 1 - 目 录 一、概述………………………………………………………2 二、设备简介…………………………………………………2 三、工作原理及技术参数……………………………………3 四、主要部件的结构及作用…………………………………4 五、安装与调试………………………………………………1 0 六、使用与维护………………………………………………11 七、故障分析与排除…………………………………………1 2 八、操作及安全规程…………………………………………1 4 九、零备件明细表……………………………………………1 5 十、随机技术文件……………………………………………1 5 - 2 - 一、 概述 洗矿是除去矿石中粘土质物料的过程；广泛运用于磷矿、铁矿的洗矿脱泥行业中，设置于破碎、重选、磁选和浮选作业之前，消除矿泥对这些作业的影响和危害，提高作业效率、获得良好的选别指标。 本机由于在洗矿过程中具有擦洗、搓揉能力，对粘性大的泥团的碎散特别有效，由于受入洗矿石最大粒度的限制，最适合于处理含大块矿石少，含泥多的难洗矿石。因会产生严重的泥化现象，不适宜于处理脆性物料 洗矿作用： ①、防止堵塞：当处理含泥较多的矿石时，容易堵塞矿仓、溜槽、漏斗以及破碎筛分等设备，使破碎筛分设备处理量下降，堵塞严重时，生产无法正常进行，经洗矿处理后可解决上述问题； ②、获取精矿：通过洗矿可以使有些矿石中有用矿物富集而获得合格的精矿；例如锰矿、磷灰石矿、氧化铁矿等； ③、提高产品 质量：冶 炼 用石灰石通过洗矿可以清 除矿泥提高质量，以满 足 冶 炼 要 求 ； 二 、设备简 介 洗矿机系 列 主 要 分圆 筒 洗矿机和双 螺 旋 洗矿机两 种 ，其 中我 公 司自 行开 发 的双 螺 旋 洗矿机即 槽式 洗矿机,具有结 构 简 单 、容易安 装 、功 耗 小 、易操 作、制造 成 本低 、脱泥效果 佳 的特点 。在洗矿机螺 旋 轴上的双 排 叶 片 搅 动 下，可将 被 粘土所 胶 结 成 团的矿石粘泥分离 ，脱泥 - 3 - 效果显着，尤其对有一定比例含泥量的矿石洗矿效果较佳，已广泛用于磷矿、铁矿的洗矿脱泥行业中。 三、 工作原理及技术参数 （一）、双螺旋洗矿机的工作原理 双螺旋洗矿机由进水部件、左右螺旋叶片轴、传动装置等组成（如图 1 ）。其工作原理是：电机经三角胶带传动减速机和大小齿轮付使两螺旋轴产生相对转动，螺...
