活塞环基本知识

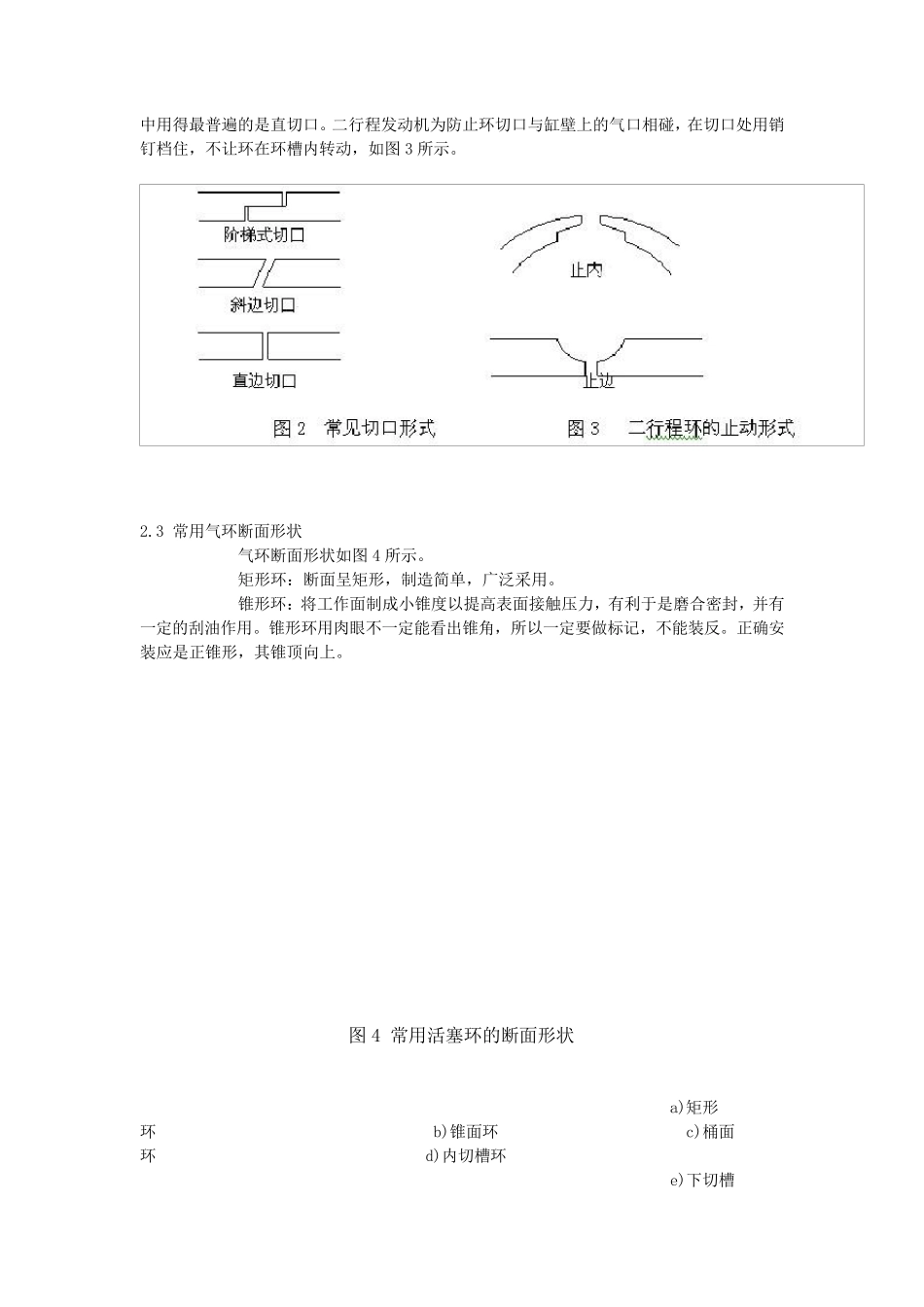

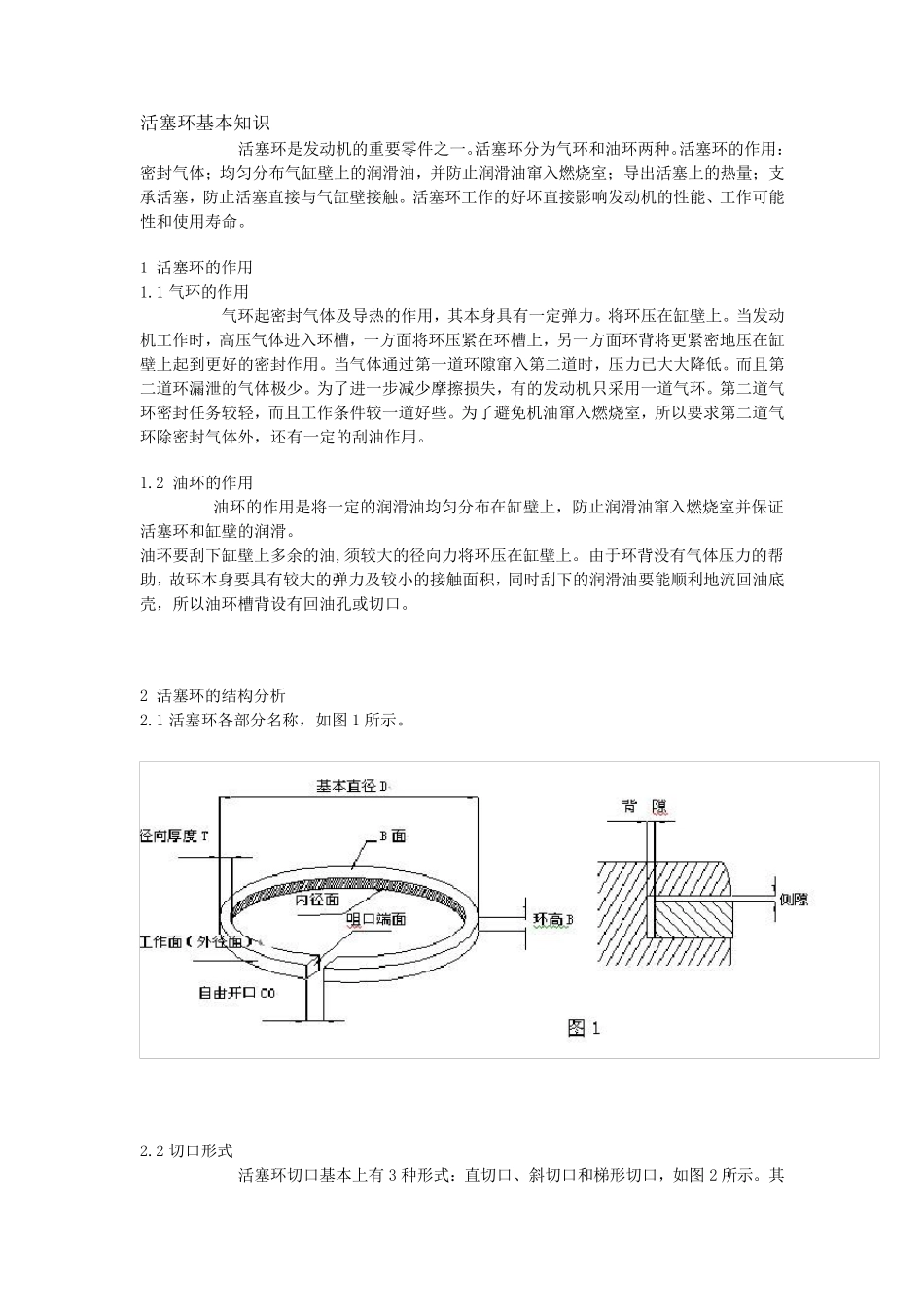

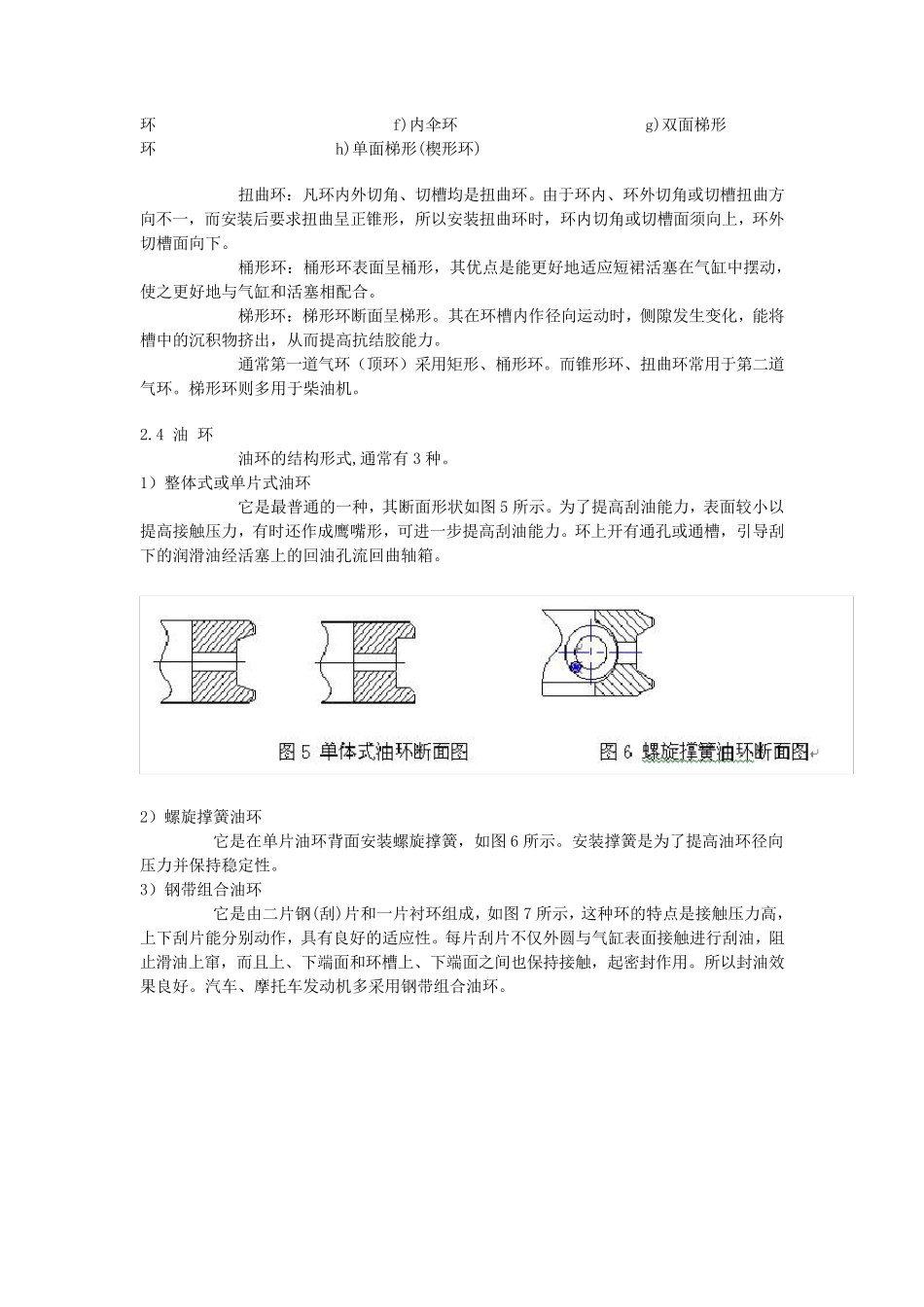

活塞环基本知识 活塞环是发动机的重要零件之一。活塞环分为气环和油环两种。活塞环的作用：密封气体；均匀分布气缸壁上的润滑油，并防止润滑油窜入燃烧室；导出活塞上的热量；支承活塞，防止活塞直接与气缸壁接触。活塞环工作的好坏直接影响发动机的性能、工作可能性和使用寿命。 1 活塞环的作用 1.1 气环的作用 气环起密封气体及导热的作用，其本身具有一定弹力。将环压在缸壁上。当发动机工作时，高压气体进入环槽，一方面将环压紧在环槽上，另一方面环背将更紧密地压在缸壁上起到更好的密封作用。当气体通过第一道环隙窜入第二道时，压力已大大降低。而且第二道环漏泄的气体极少。为了进一步减少摩擦损失，有的发动机只采用一道气环。第二道气环密封任务较轻，而且工作条件较一道好些。为了避免机油窜入燃烧室，所以要求第二道气环除密封气体外，还有一定的刮油作用。 1.2 油环的作用 油环的作用是将一定的润滑油均匀分布在缸壁上，防止润滑油窜入燃烧室并保证活塞环和缸壁的润滑。 油环要刮下缸壁上多余的油,须较大的径向力将环压在缸壁上。由于环背没有气体压力的帮助，故环本身要具有较大的弹力及较小的接触面积，同时刮下的润滑油要能顺利地流回油底壳，所以油环槽背设 有回油孔 或 切 口 。 2 活塞环的结 构 分析 2.1 活塞环各 部 分名 称 ，如 图 1 所示 。 2.2 切 口 形 式 活塞环切 口 基本上有 3 种形 式 ：直切 口 、斜 切 口 和梯 形 切 口 ，如 图 2 所示 。其中用得最普遍的是直切口。二行程发动机为防止环切口与缸壁上的气口相碰，在切口处用销钉档住，不让环在环槽内转动，如图 3 所示。 2.3 常用气环断面形状 气环断面形状如图 4 所示。 矩形环：断面呈矩形，制造简单，广泛采用。 锥形环：将工作面制成小锥度以提高表面接触压力，有利于是磨合密封，并有一定的刮油作用。锥形环用肉眼不一定能看出锥角，所以一定要做标记，不能装反。正确安装应是正锥形，其锥顶向上。 图 4 常用活塞环的断面形状 a)矩形环 b)锥面环 c)桶面环 d)内切槽环 e)下切槽环 f)内伞环 g)双面梯形环 h)单面梯形(楔形环) 扭曲环：凡环内外切角、切槽均是扭曲环。由于环内、环外切角或切槽扭曲方向不一，而安装后要求扭曲呈正锥形，所以安装扭曲环时，环内切角或切槽面须向上，环外切槽面向下。 桶形环：桶形环表面呈桶形，其优点是能更好地适应短裙活塞在气缸中摆动，使之...
