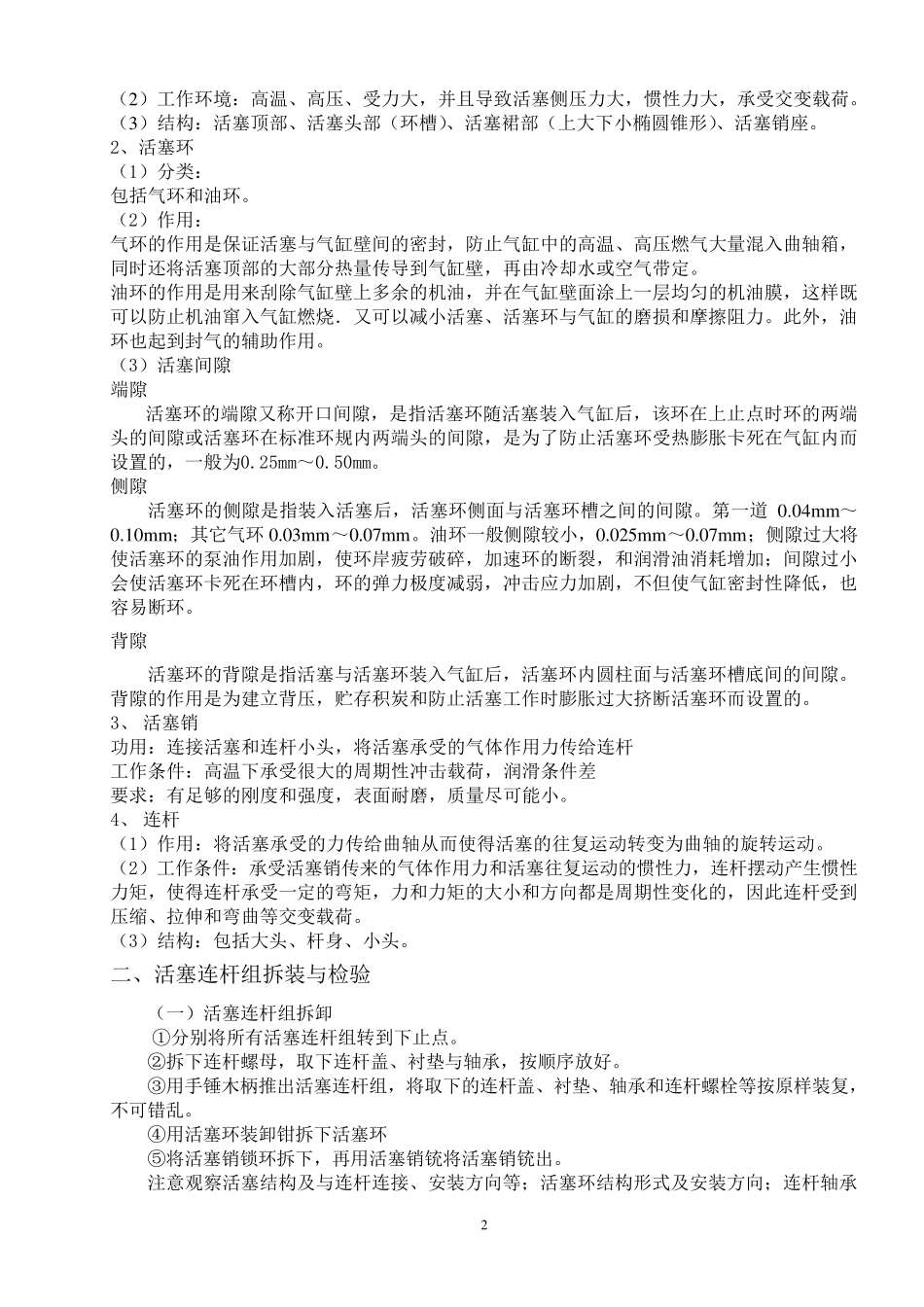

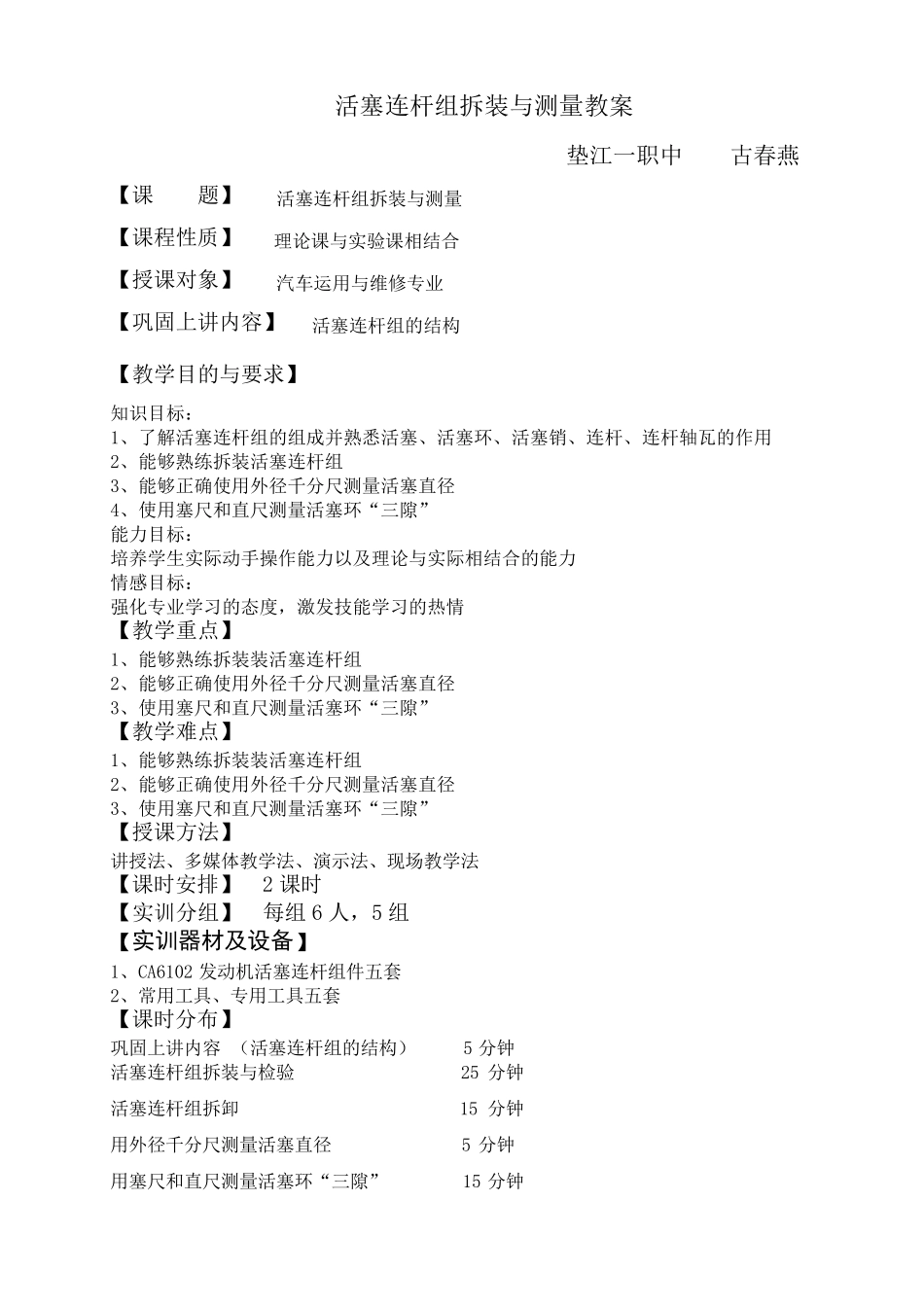

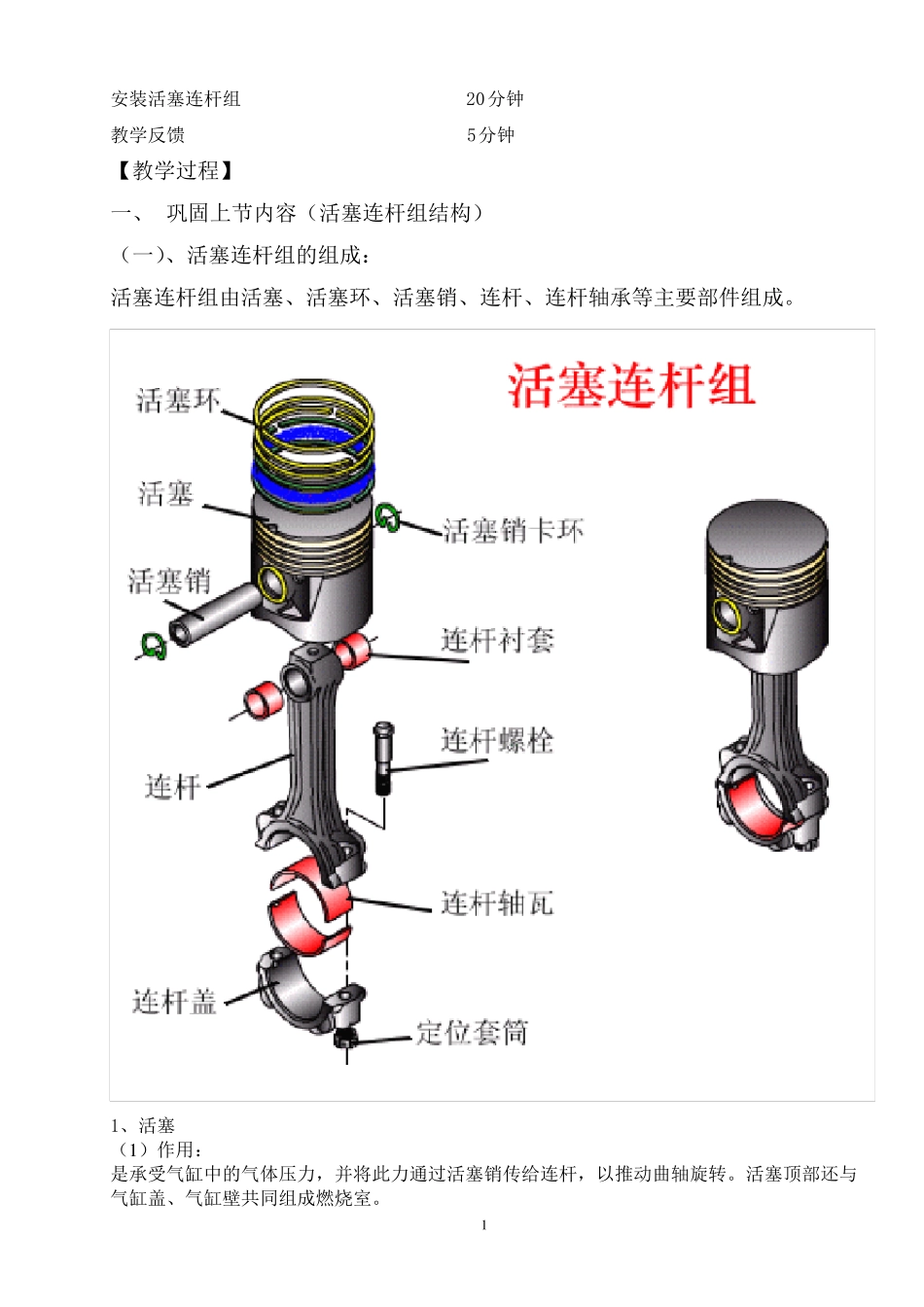

活塞连杆组拆装与测量教案 垫江一职中 古春燕 【课 题】 活塞连杆组拆装与测量 【课程性质】 理论课与实验课相结合 【授课对象】 汽车运用与维修专业 【巩固上讲内容】 活塞连杆组的结构 【教学目的与要求】 知识目标： 1、了解活塞连杆组的组成并熟悉活塞、活塞环、活塞销、连杆、连杆轴瓦的作用 2、能够熟练拆装活塞连杆组 3、能够正确使用外径千分尺测量活塞直径 4、使用塞尺和直尺测量活塞环“三隙” 能力目标： 培养学生实际动手操作能力以及理论与实际相结合的能力 情感目标： 强化专业学习的态度，激发技能学习的热情 【教学重点】 1、能够熟练拆装装活塞连杆组 2、能够正确使用外径千分尺测量活塞直径 3、使用塞尺和直尺测量活塞环“三隙” 【教学难点】 1、能够熟练拆装装活塞连杆组 2、能够正确使用外径千分尺测量活塞直径 3、使用塞尺和直尺测量活塞环“三隙” 【授课方法】 讲授法、多媒体教学法、演示法、现场教学法 【课时安排】 2 课时 【实训分组】 每组6 人，5 组 【实训器材及设备】 1、CA6102 发动机活塞连杆组件五套 2、常用工具、专用工具五套 【课时分布】 巩固上讲内容 （活塞连杆组的结构） 5 分钟 活塞连杆组拆装与检验 25 分钟 活塞连杆组拆卸 15 分钟 用外径千分尺测量活塞直径 5 分钟 用塞尺和直尺测量活塞环“三隙” 15 分钟 1 安装活塞连杆组 20分钟 教学反馈 5分钟 【教学过程】 一、 巩固上节内容（活塞连杆组结构） （一）、活塞连杆组的组成： 活塞连杆组由活塞、活塞环、活塞销、连杆、连杆轴承等主要部件组成。 1、活塞 （1 ）作用： 是承受气缸中的气体压力，并将此力通过活塞销传给连杆，以推动曲轴旋转。活塞顶部还与气缸盖、气缸壁共同组成燃烧室。 2 （ 2） 工 作 环 境 ： 高 温 、 高 压 、 受 力 大 ， 并 且 导 致 活 塞 侧 压 力 大 ， 惯 性 力 大 ， 承 受 交 变 载 荷 。 （ 3） 结 构 ： 活 塞 顶 部 、 活 塞 头 部 （ 环 槽 ）、 活 塞 裙 部 （ 上 大 下 小 椭 圆 锥 形 ）、 活 塞 销 座 。 2、 活 塞 环 （ 1） 分 类 ： 包 括 气 环 和 油 环 。 （ 2） 作 用 ： 气 环 的 作 用 是 保 证 活 塞 与 气 缸 壁 间 的 密 封 ， 防 止 气 缸 中 的 高 温 、 高 压 燃 气 ...
