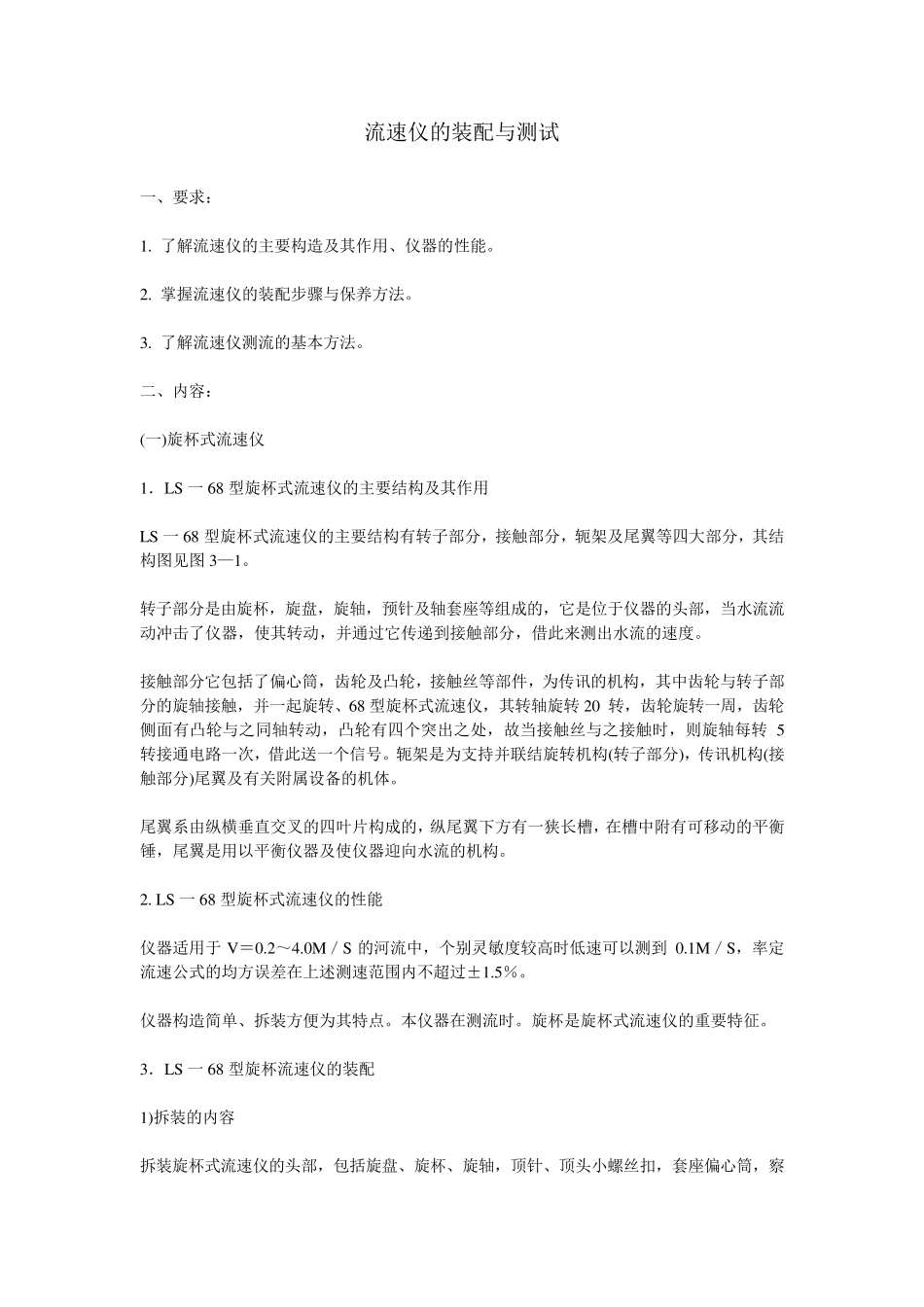

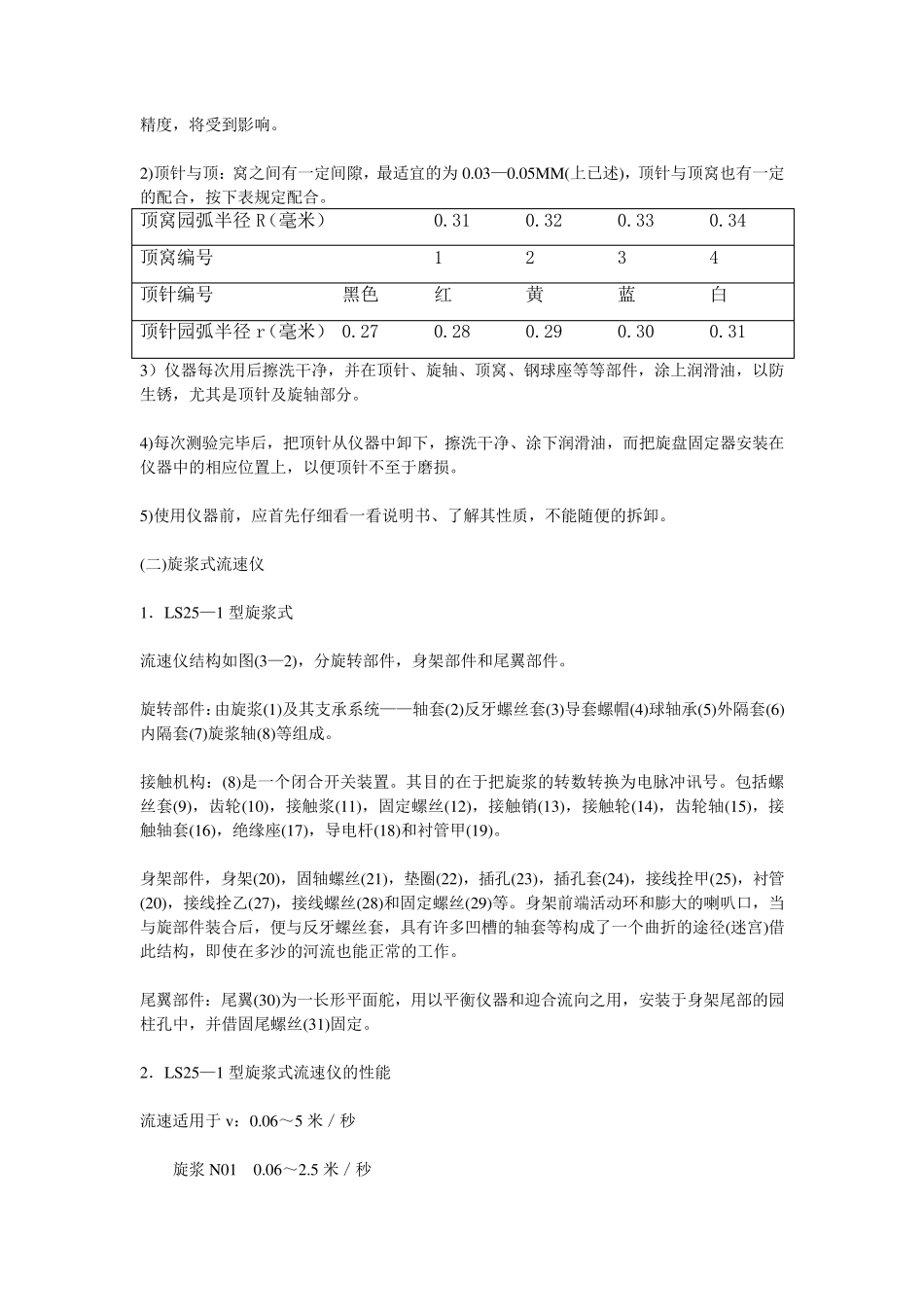

流速仪的装配与测试 一、要求： 1. 了解流速仪的主要构造及其作用、仪器的性能。 2. 掌握流速仪的装配步骤与保养方法。 3. 了解流速仪测流的基本方法。 二、内容： (一)旋杯式流速仪 1．LS 一 68 型旋杯式流速仪的主要结构及其作用 LS 一 68 型旋杯式流速仪的主要结构有转子部分，接触部分，轭架及尾翼等四大部分，其结构图见图 3—1。 转子部分是由旋杯，旋盘，旋轴，预针及轴套座等组成的，它是位于仪器的头部，当水流流动冲击了仪器，使其转动，并通过它传递到接触部分，借此来测出水流的速度。 接触部分它包括了偏心筒，齿轮及凸轮，接触丝等部件，为传讯的机构，其中齿轮与转子部分的旋轴接触，并一起旋转、68 型旋杯式流速仪，其转轴旋转 20 转，齿轮旋转一周，齿轮侧面有凸轮与之同轴转动，凸轮有四个突出之处，故当接触丝与之接触时，则旋轴每转 5转接通电路一次，借此送一个信号。轭架是为支持并联结旋转机构(转子部分)，传讯机构(接触部分)尾翼及有关附属设备的机体。 尾翼系由纵横垂直交叉的四叶片构成的，纵尾翼下方有一狭长槽，在槽中附有可移动的平衡锤，尾翼是用以平衡仪器及使仪器迎向水流的机构。 2. LS 一 68 型旋杯式流速仪的性能 仪器适用于 V ＝0.2～4.0M／S 的河流中，个别灵敏度较高时低速可以测到 0.1M／S，率定流速公式的均方误差在上述测速范围内不超过±1.5％。 仪器构造简单、拆装方便为其特点。本仪器在测流时。旋杯是旋杯式流速仪的重要特征。 3．LS 一 68 型旋杯流速仪的装配 1)拆装的内容 拆装旋杯式流速仪的头部，包括旋盘、旋杯、旋轴，顶针、顶头小螺丝扣，套座偏心筒，察看齿轮，接触丝，并了解以上几个零件互相关系。 轭架及尾部(包括尾翼和平衡锤) 2)拆装的步骤 (1)用板手把固定旋盘的六角螺丝帽松开，再松开上下顶螺丝，取下旋盘固定器或顶针偏心筒。 (2)将偏心筒的一侧用扳手打开，了解接触丝及齿轮的转动与接触情况。 (3)将偏心筒的顶盖打开，找到钢球座的位置，用螺丝刀将钢球座取下，看其结构。 (4)用板手取出六角螺丝套，认清接触丝的安装位置。 (5)取出压盘六角螺帽，卸下旋轴、旋杯，观察其构造情况。 (6)把上面拆卸的零件安装为原状，然后，把旋盘固定器取下，装上顶针，口轻轻吹气视仪器是否灵敏，灵敏则可，否则进行调整(下述) (7)用扳手取下联杆螺丝，装上联杆，把铅鱼装在联杆的一定位置上，借助悬钩把它与悬索联结起来。 (8)把两电线一...
