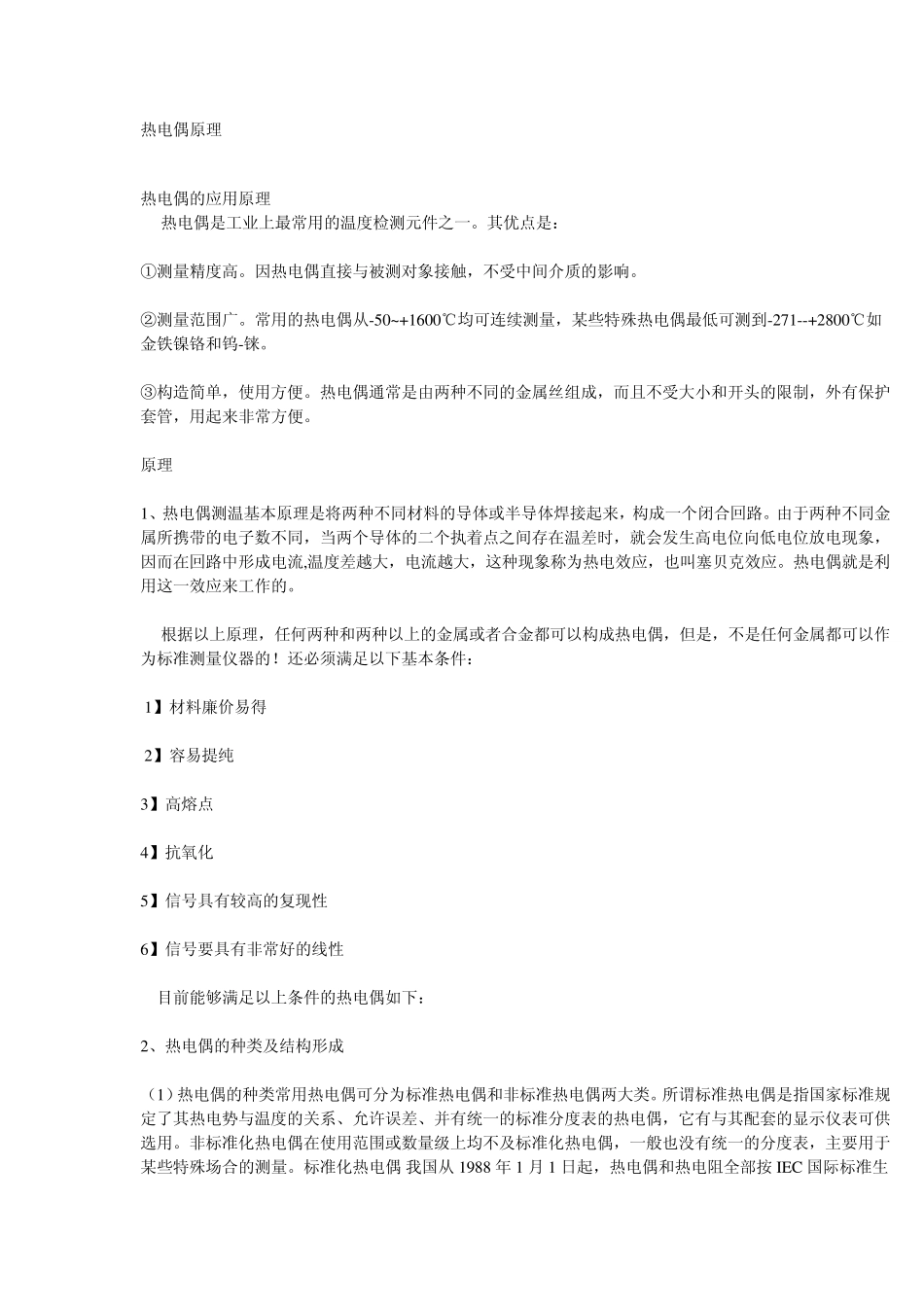

热电偶原理 热电偶的应用原理 热电偶是工业上最常用的温度检测元件之一。其优点是： ①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。 ②测量范围广。常用的热电偶从-50~ +1600℃均可连续测量，某些特殊热电偶最低可测到-271--+2800℃如金铁镍铬和钨-铼。 ③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。 原理 1、热电偶测温基本原理是将两种不同材料的导体或半导体焊接起来，构成一个闭合回路。由于两种不同金属所携带的电子数不同，当两个导体的二个执着点之间存在温差时，就会发生高电位向低电位放电现象，因而在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。热电偶就是利用这一效应来工作的。 根据以上原理，任何两种和两种以上的金属或者合金都可以构成热电偶，但是，不是任何金属都可以作为标准测量仪器的！还必须满足以下基本条件： 1】材料廉价易得 2】容易提纯 3】高熔点 4】抗氧化 5】信号具有较高的复现性 6】信号要具有非常好的线性 目前能够满足以上条件的热电偶如下： 2、热电偶的种类及结构形成 （1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶 我国从1988 年 1 月 1 日起，热电偶和热电阻全部按 IEC 国际标准生产，并指定 S、B、E、K、R、J、T 七种标准化热电偶为我国统一设计型热电偶。 (2)热电偶的结构形式 为了保证热电偶可靠、稳定地工作，对它的结构要求如下： ① 组成热电偶的两个热电极的焊接必须牢固； ② 两个热电极彼此之间应很好地绝缘，以防短路； ③ 补偿导线与热电偶自由端的连接要方便可靠； ④ 保护套管应能保证热电极与有害介质充分隔离。5 安装尺寸应该尽量选用公制[中国标准]如螺纹：12X1.5,16X1.5,20X1.5,27X2,33X2m m .法兰直径 95、105、115m m . 3、热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵 金属时），而测温点到仪表的距离都很远，为了节省热 电偶材料，降低成本，通常采用补偿导线把热电偶的冷 端（自由端）延伸到...
