《数电》试题样卷

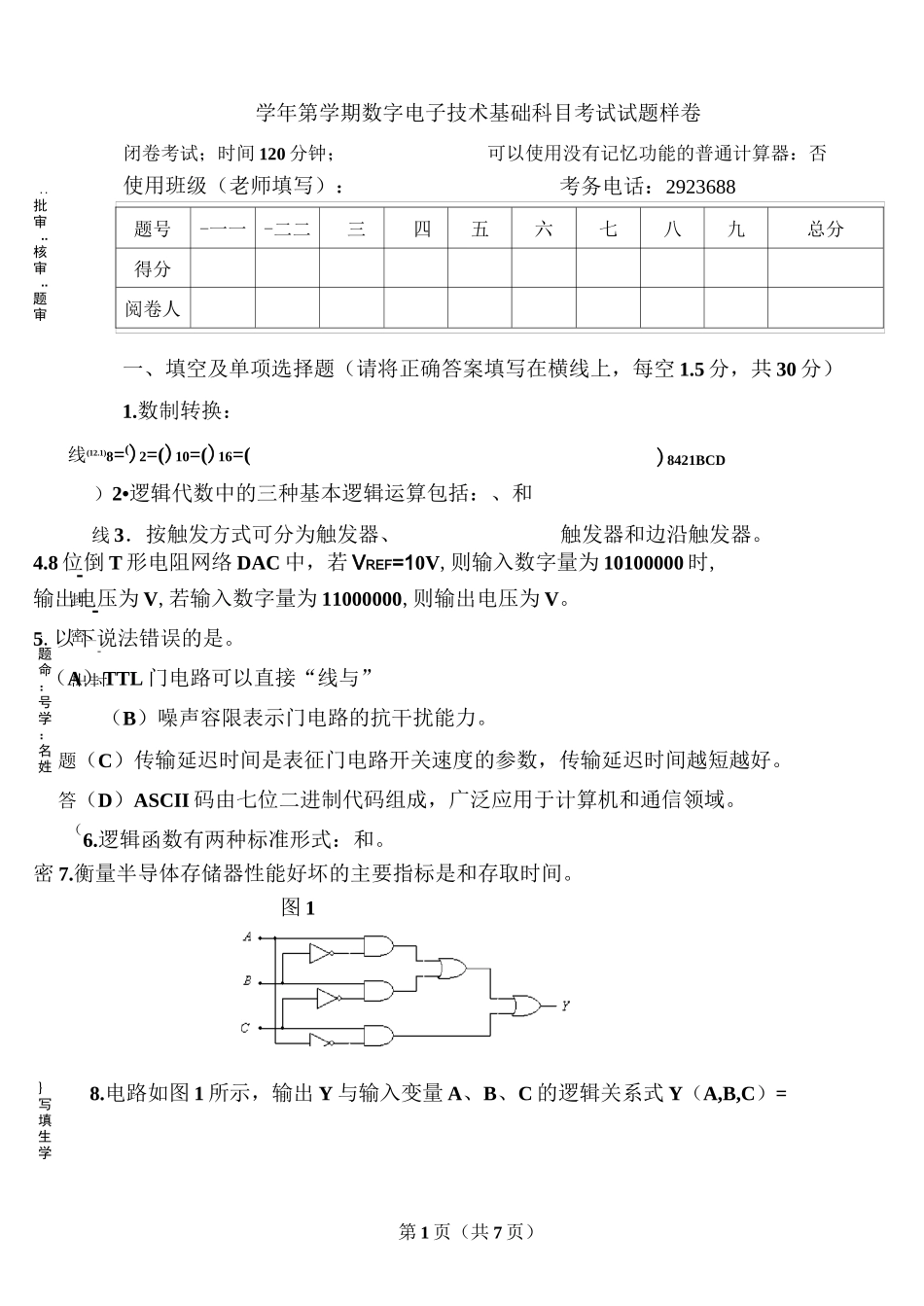

:题命：号学：名姓第 1 页（共 7 页）--封--密---出封}写填生学4.8 位倒 T 形电阻网络 DAC 中，若 VREF=10V,则输入数字量为 10100000 时,输出电压为 V,若输入数字量为 11000000,则输出电压为 V。5.以下说法错误的是。（A）TTL 门电路可以直接“线与”（B）噪声容限表示门电路的抗干扰能力。题（C）传输延迟时间是表征门电路开关速度的参数，传输延迟时间越短越好。答（D）ASCII 码由七位二进制代码组成，广泛应用于计算机和通信领域。（6.逻辑函数有两种标准形式：和。密 7.衡量半导体存储器性能好坏的主要指标是和存取时间。图 18.电路如图 1 所示，输出 Y 与输入变量 A、B、C 的逻辑关系式 Y（A,B,C）=学年第学期数字电子技术基础科目考试试题样卷可以使用没有记忆功能的普通计算器：否:批审：核审：题审考务电话：2923688题号-一一-二二三四五六七八九总分得分阅卷人闭卷考试；时间 120 分钟；使用班级（老师填写）：一、填空及单项选择题（请将正确答案填写在横线上，每空 1.5 分，共 30 分）1.数制转换：线(12.1)8=()2=()10=()16=()8421BCD）2•逻辑代数中的三种基本逻辑运算包括：、和线 3．按触发方式可分为触发器、触发器和边沿触发器。第 2 页（共 7 页）29. 请选出抗干扰能力最强的一类触发器（）。A.电平触发器 B.脉冲触发器 C.边沿触发器10. 用型号为 2114C1KX4 位）的 RAM 扩展成 16KX8 位的 RAM,需要片2114，扩展后有根地址线、数据线。二、将下列逻辑函数化为最简与或式：（方法不限,写出化简步骤,每小题 5 分共 15 分。）1.Y 二 AB+ABC+A13.Y=工 m(2,4,6,8)+Sd(10,11,12,13,14,15)3一mnz2I3n巧注r7■I—Ikl—lT—ITIJT—JT.J74Hc138AE012G1&2&2AAA三、（15 分）用 74HC138 和门电路实现逻辑函数£=AB+AC+BC 和Y=ABC+AB+BC,要求写出必要设计步骤，并在下图画出连线图。（74HC138 功能表见附表 1）第 3 页（共 7 页）第 4 页（共 7 页）四、（15 分）分析图示计数器电路：（1）画出电路的有效状态转换图；（2）说明这是几进制的计数器。（计数器 74LS160 的功能表见附表 2）第 5 页（共 7 页）名封出姓一超不题答-----------------Z宓--------------------—写填牛学{级班五、（10 分）试用 JK 触发器和适当的门电路构成 D 触发器，写出设计过程并在下图画出电路图。六、（15 分）时序逻辑电路如下图所示。（1）写出电路的驱动方程和状态方程；...
