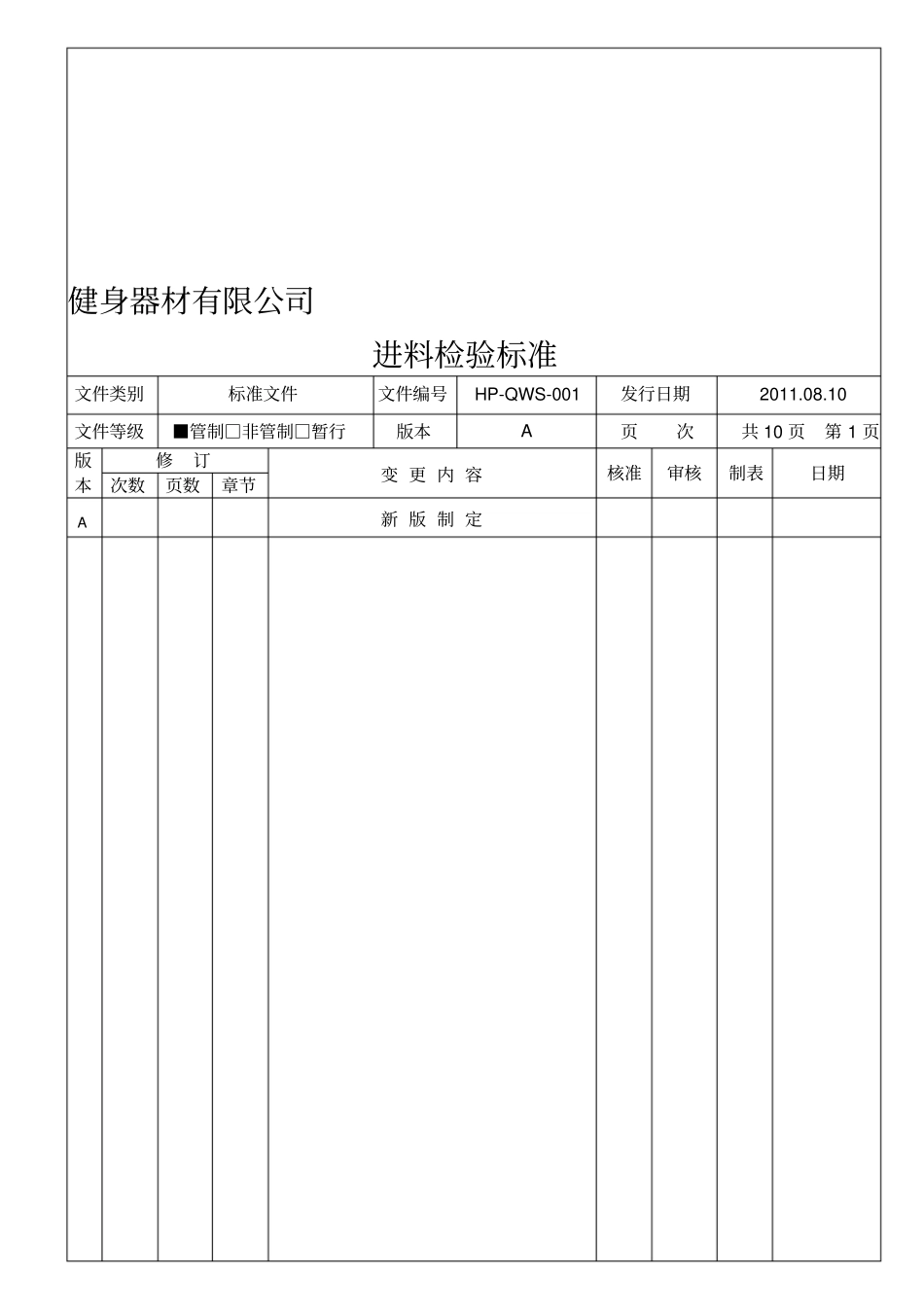

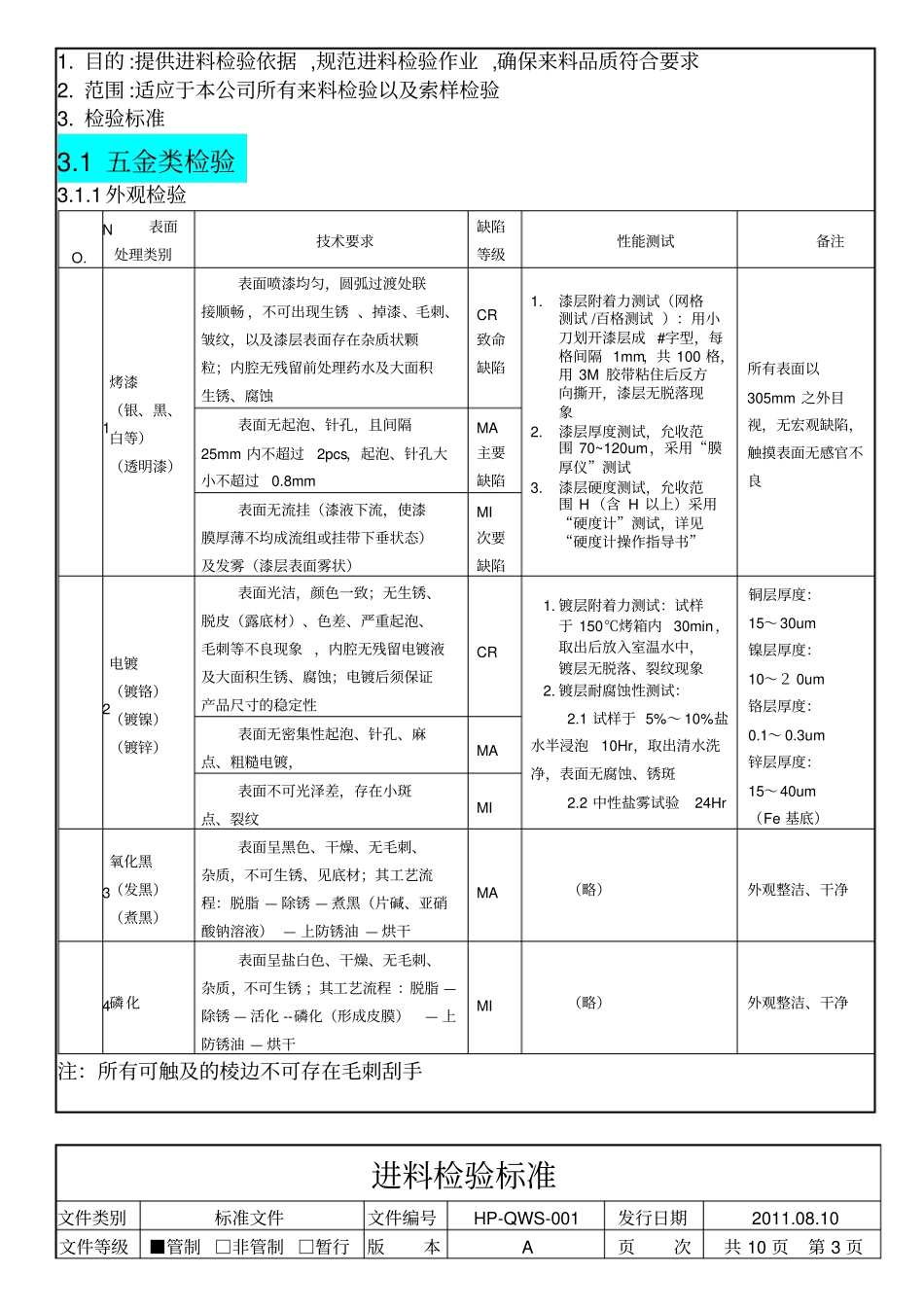

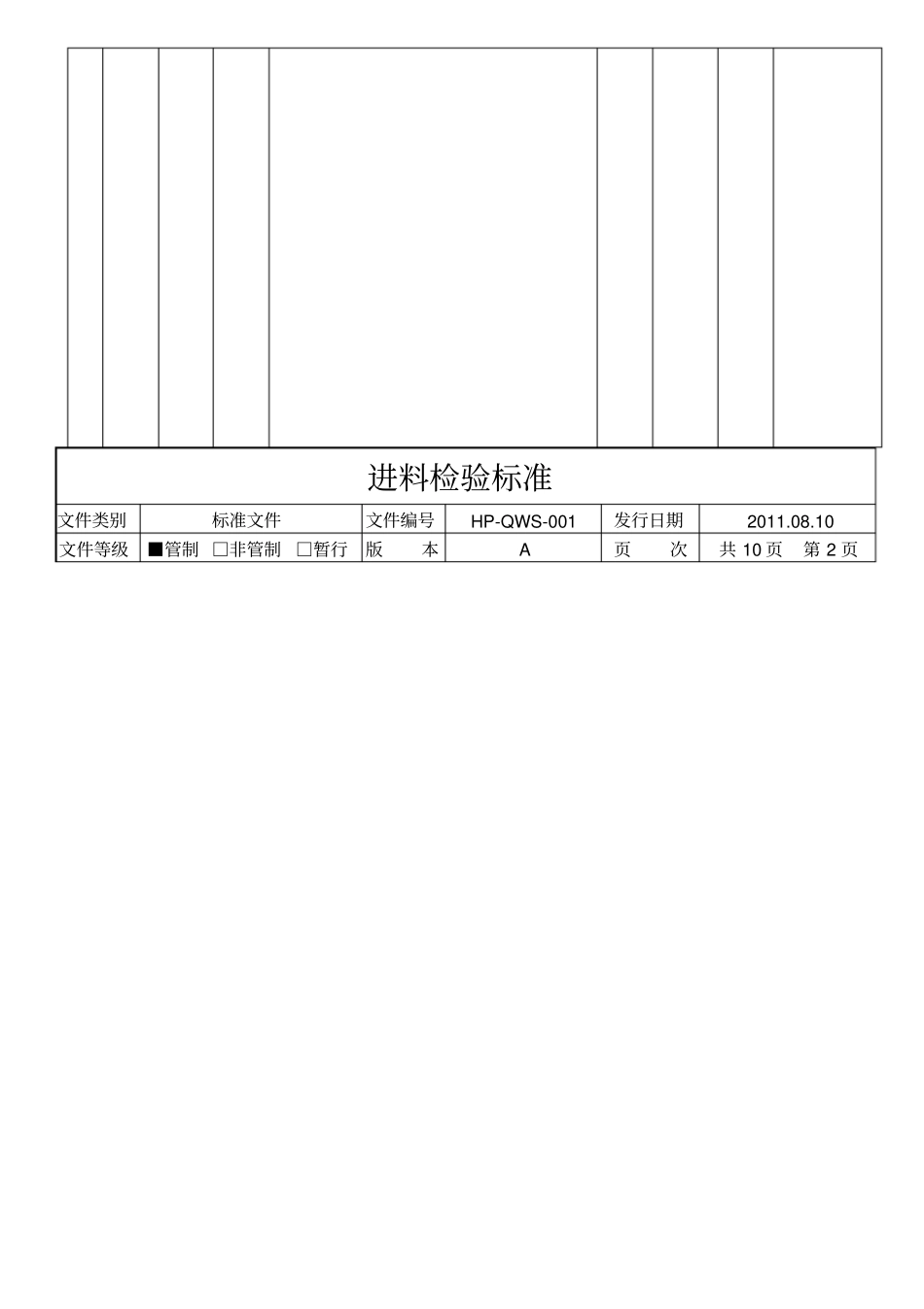

健身器材有限公司进料检验标准文件类别标准文件文件编号HP-QWS-001 发行日期2011.08.10 文件等级■管制□非管制□暂行版本A 页次共 10 页第 1 页版本修订变 更 内 容核准审核制表日期次数页数章节A 新 版 制 定进料检验标准文件类别标准文件文件编号HP-QWS-001发行日期2011.08.10文件等级■管制 □非管制□暂行版本A 页次共 10 页第 2 页1. 目的 :提供进料检验依据 ,规范进料检验作业 ,确保来料品质符合要求2. 范围 :适应于本公司所有来料检验以及索样检验3. 检验标准3.1 五金类检验3.1.1 外观检验NO. 表面处理类别技术要求缺陷等级性能测试备注1 烤漆（银、黑、白等）（透明漆）表面喷漆均匀，圆弧过渡处联接顺畅 ，不可出现生锈 、掉漆、毛刺、皱纹，以及漆层表面存在杂质状颗粒；内腔无残留前处理药水及大面积生锈、腐蚀CR 致命缺陷1.漆层附着力测试（网格测试 /百格测试 ）：用小刀划开漆层成 #字型，每格间隔 1mm，共 100 格，用 3M 胶带粘住后反方向撕开，漆层无脱落现象2.漆层厚度测试，允收范围 70~120um，采用“膜厚仪”测试3.漆层硬度测试，允收范围 H（含 H 以上）采用“硬度计”测试，详见“硬度计操作指导书”所有表面以305mm 之外目视，无宏观缺陷，触摸表面无感官不良表面无起泡、针孔，且间隔25mm 内不超过2pcs，起泡、针孔大小不超过0.8mm MA 主要缺陷表面无流挂（漆液下流，使漆膜厚薄不均成流组或挂带下垂状态）及发雾（漆层表面雾状）MI 次要缺陷2 电镀（镀铬）（镀镍）（镀锌）表面光洁，颜色一致；无生锈、脱皮（露底材）、色差、严重起泡、毛刺等不良现象 ，内腔无残留电镀液及大面积生锈、腐蚀；电镀后须保证产品尺寸的稳定性CR 1. 镀层附着力测试：试样于 150℃烤箱内 30min，取出后放入室温水中，镀层无脱落、裂纹现象2. 镀层耐腐蚀性测试：2.1 试样于 5%～ 10%盐水半浸泡10Hr，取出清水洗净，表面无腐蚀、锈斑2.2 中性盐雾试验24Hr 铜层厚度：15～30um 镍层厚度：10～２ 0um 铬层厚度：0.1～ 0.3um 锌层厚度：15～40um （Fe 基底）表面无密集性起泡、针孔、麻点、粗糙电镀，MA 表面不可光泽差，存在小斑点、裂纹MI 3 氧化黑（发黑）（煮黑）表面呈黑色、干燥、无毛刺、杂质，不可生锈、见底材；其工艺流程：脱脂 — 除锈 — 煮黑（片碱、亚硝酸钠溶液） — 上防锈油 — 烘干MA （略）外观整洁、干净4 磷化表面呈盐白色、干燥、无...
