送电线路技高师压接VIP专享

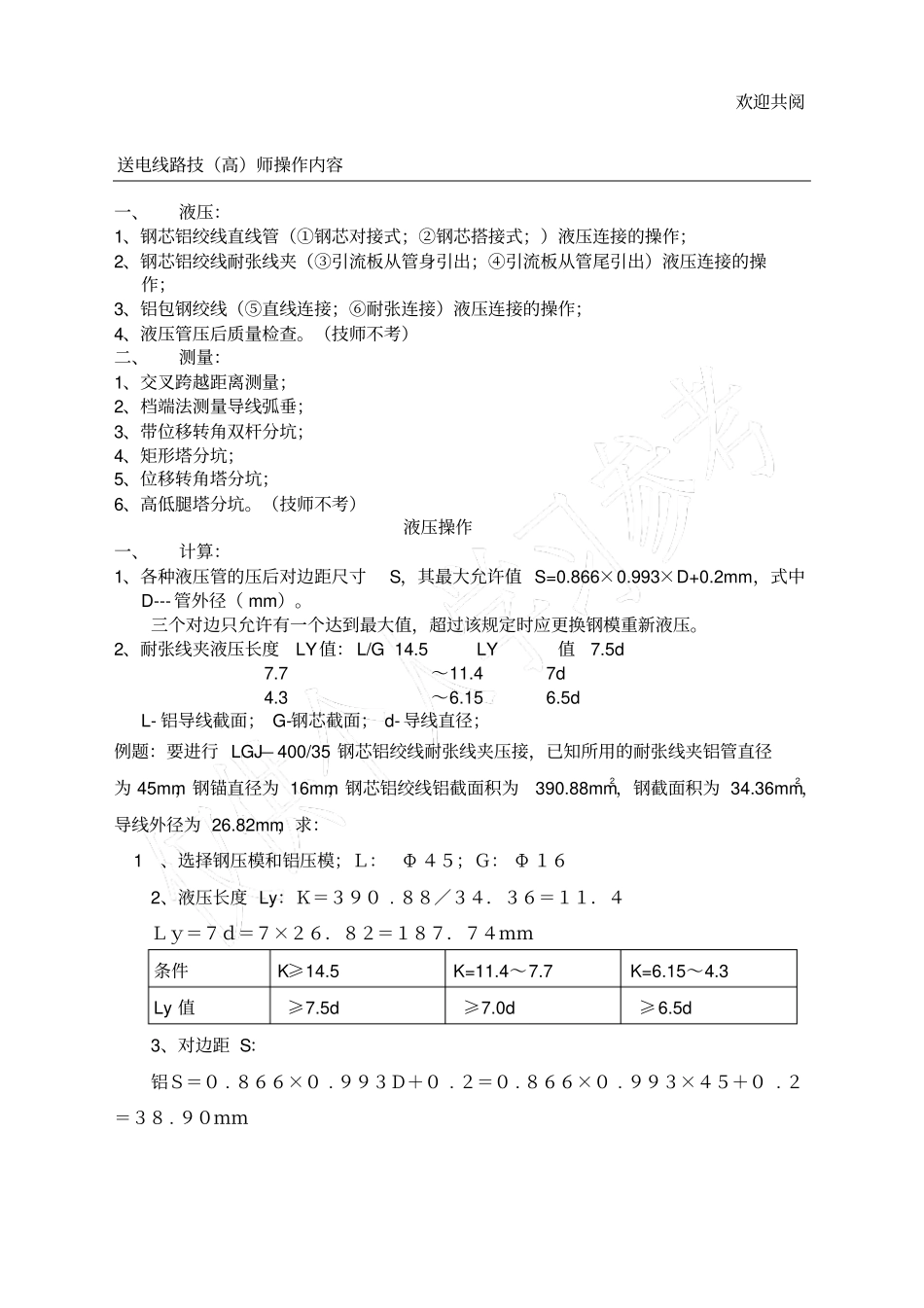

欢迎共阅送电线路技（高）师操作内容一、液压：1、钢芯铝绞线直线管（①钢芯对接式；②钢芯搭接式；）液压连接的操作；2、钢芯铝绞线耐张线夹（③引流板从管身引出；④引流板从管尾引出）液压连接的操作；3、铝包钢绞线（⑤直线连接；⑥耐张连接）液压连接的操作；4、液压管压后质量检查。（技师不考）二、测量：1、交叉跨越距离测量；2、档端法测量导线弧垂；3、带位移转角双杆分坑；4、矩形塔分坑；5、位移转角塔分坑；6、高低腿塔分坑。（技师不考）液压操作一、计算：1、各种液压管的压后对边距尺寸S，其最大允许值 S=0.866×0.993×D+0.2mm，式中D--- 管外径（ mm）。三个对边只允许有一个达到最大值，超过该规定时应更换钢模重新液压。2、耐张线夹液压长度LY值： L/G 14.5 LY值 7.5d 7.7～11.4 7d 4.3～6.15 6.5d L- 铝导线截面； G-钢芯截面； d- 导线直径；例题：要进行 LGJ— 400/35 钢芯铝绞线耐张线夹压接，已知所用的耐张线夹铝管直径为 45mm，钢锚直径为 16mm，钢芯铝绞线铝截面积为390.88mm2，钢截面积为 34.36mm2，导线外径为 26.82mm，求： 1、选择钢压模和铝压模；Ｌ：Φ ４５；Ｇ： Φ １６2、液压长度 Ly：Ｋ＝３９０ . ８８／３４．３６＝１１．４Ｌｙ＝７ｄ＝７×２６．８２＝１８７．７４ｍｍ条件K≥14.5 K=11.4～7.7 K=6.15～4.3 Ly 值≥7.5d ≥7.0d ≥6.5d 3、对边距 S：铝Ｓ＝０ . ８６６×０ . ９９３Ｄ＋０ . ２＝０ . ８６６×０ . ９９３×４５＋０ . ２＝３８ . ９０ｍｍ欢迎共阅钢Ｓ＝０ . ８６６×０ . ９９３Ｄ＋０ . ２＝０ . ８６６×０ . ９９３×１６＋０ . ２＝１３ . ９６ｍｍ。二、压后质量检查： 10min 1、外观检查：① 擦拭；②管外导、地线无明显受损；③管无裂纹；④印记；⑤扭曲；⑥弯曲度。2、数据计算：① 对边距 S；②压接长度 LY值。3、测量检查：① 对边距 S；②不压区；③ LY值。4、①对被检查管缺陷处理的说明；②须开断重接导、地线的说明；③哪些情况可进行补压。5、外观处理：①飞边、棱角修锉处理；②弯曲度校直。6、其它：①测点正确；②游标卡尺须与被测管垂直；③熟练程度；④测量要求。液压连接前的操作液压连接的主要工序是：清洗导线避雷线和接续管、划印、割线和穿管，最后施压。一、清洗接续管和导线避雷线清洗接续管、导线避雷线的方法和要求如下。1、首先用汽油清洗接续管及耐张线夹内壁的油垢，...
