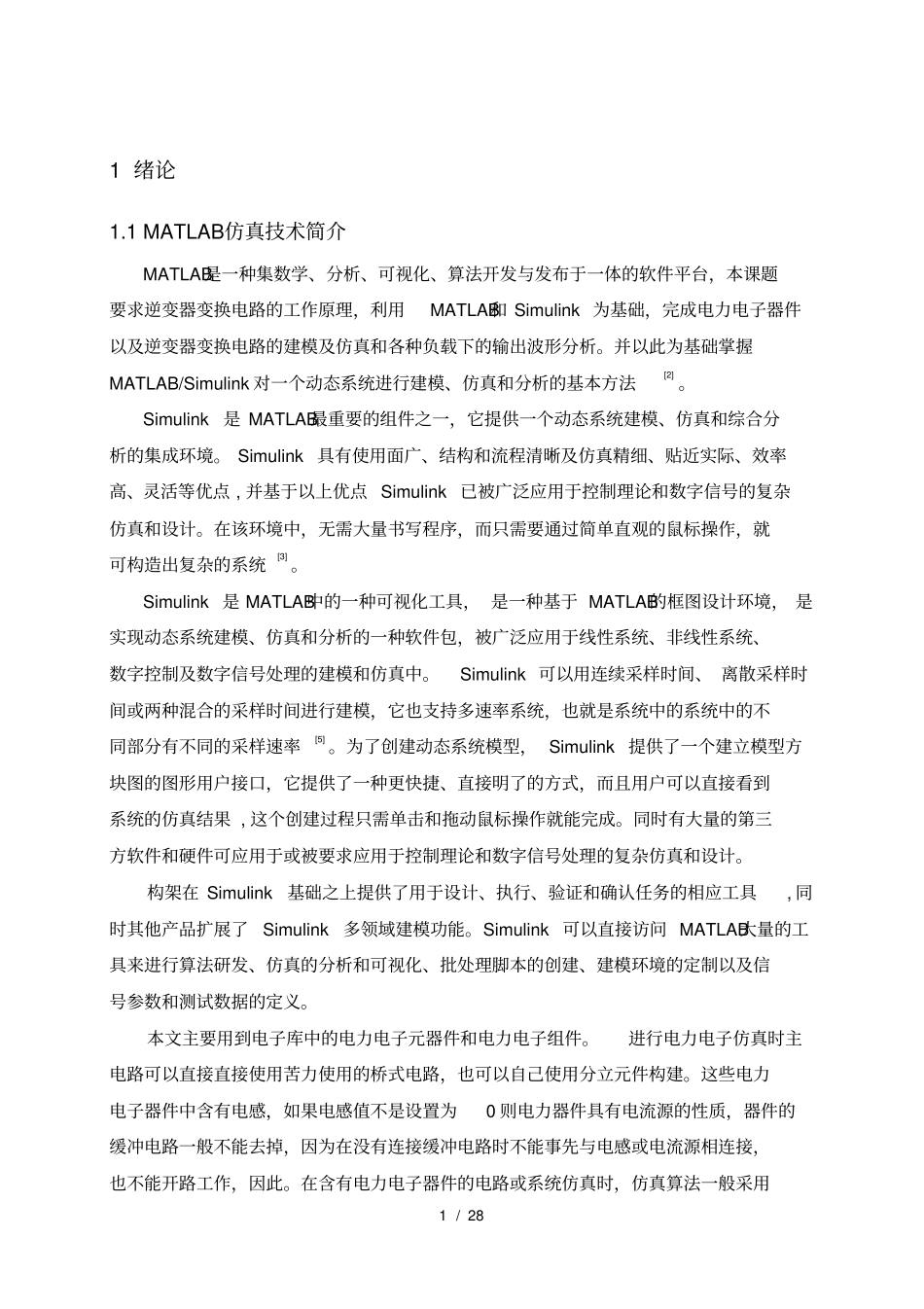

1 / 28 1 绪论1.1 MATLAB仿真技术简介MATLAB是一种集数学、分析、可视化、算法开发与发布于一体的软件平台，本课题要求逆变器变换电路的工作原理，利用MATLAB和 Simulink 为基础，完成电力电子器件以及逆变器变换电路的建模及仿真和各种负载下的输出波形分析。并以此为基础掌握MATLAB/Simulink 对一个动态系统进行建模、仿真和分析的基本方法[2] 。Simulink是 MATLAB最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。 Simulink 具有使用面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点 , 并基于以上优点 Simulink 已被广泛应用于控制理论和数字信号的复杂仿真和设计。在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统[3] 。Simulink 是 MATLAB中的一种可视化工具， 是一种基于 MATLAB的框图设计环境， 是实现动态系统建模、仿真和分析的一种软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。Simulink 可以用连续采样时间、 离散采样时间或两种混合的采样时间进行建模，它也支持多速率系统，也就是系统中的系统中的不同部分有不同的采样速率[5] 。为了创建动态系统模型， Simulink 提供了一个建立模型方块图的图形用户接口，它提供了一种更快捷、直接明了的方式，而且用户可以直接看到系统的仿真结果 , 这个创建过程只需单击和拖动鼠标操作就能完成。同时有大量的第三方软件和硬件可应用于或被要求应用于控制理论和数字信号处理的复杂仿真和设计。构架在 Simulink基础之上提供了用于设计、执行、验证和确认任务的相应工具, 同时其他产品扩展了Simulink多领域建模功能。Simulink 可以直接访问 MATLAB大量的工具来进行算法研发、仿真的分析和可视化、批处理脚本的创建、建模环境的定制以及信号参数和测试数据的定义。本文主要用到电子库中的电力电子元器件和电力电子组件。进行电力电子仿真时主电路可以直接直接使用苦力使用的桥式电路，也可以自己使用分立元件构建。这些电力电子器件中含有电感，如果电感值不是设置为0 则电力器件具有电流源的性质，器件的缓冲电路一般不能去掉，因为在没有连接缓冲电路时不能事先与电感或电流源相连接，也不能开路工作，因此。在含有电力电子器件的电路或系统仿真时，仿真算法一般采用2 / 28 如 ode23tb、ode15s 等刚性积分算法，这样可以得到较快的仿真速度。...
