通信原理试验报告89077

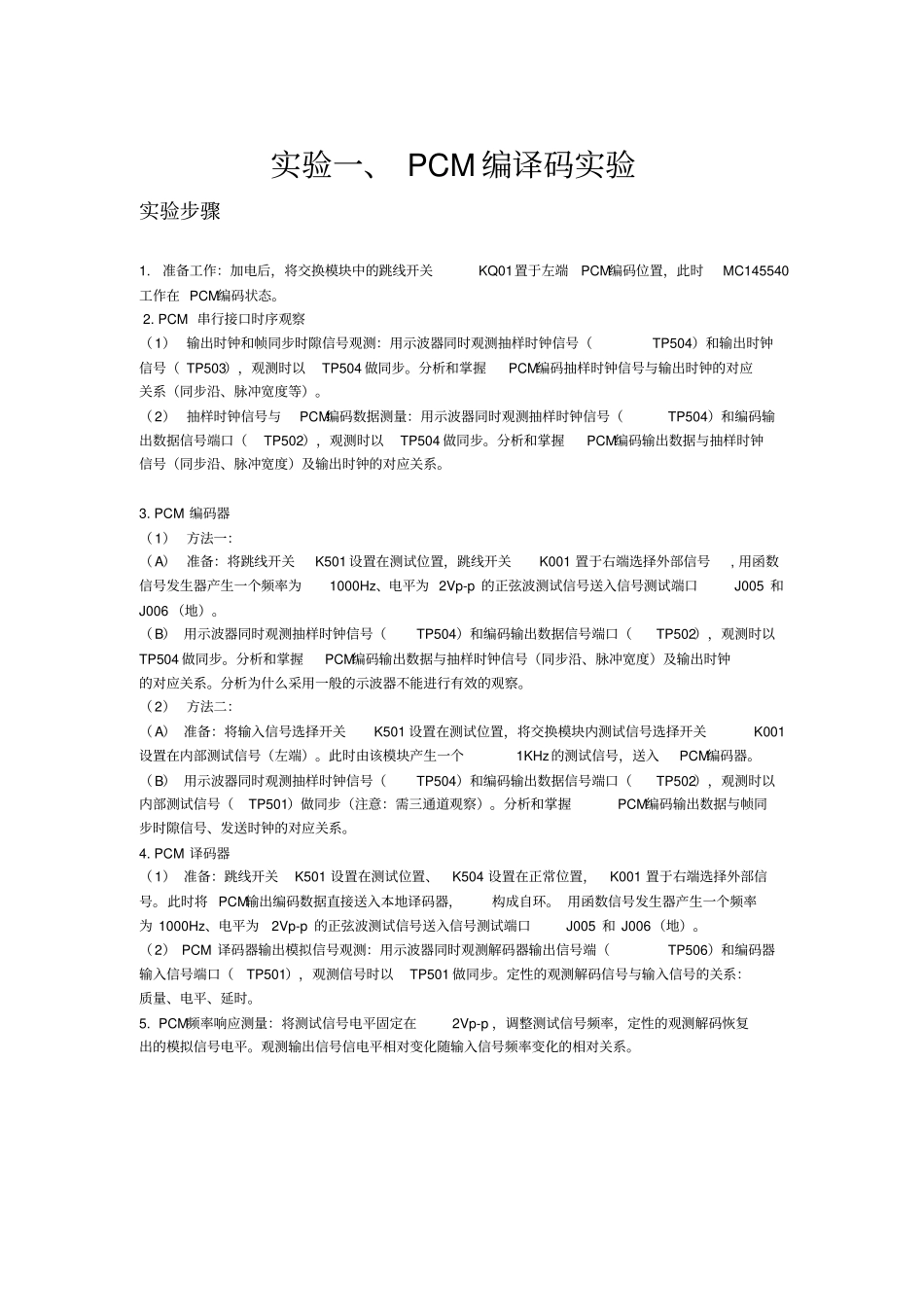

通信原理试验报告89077_第1页
1/24

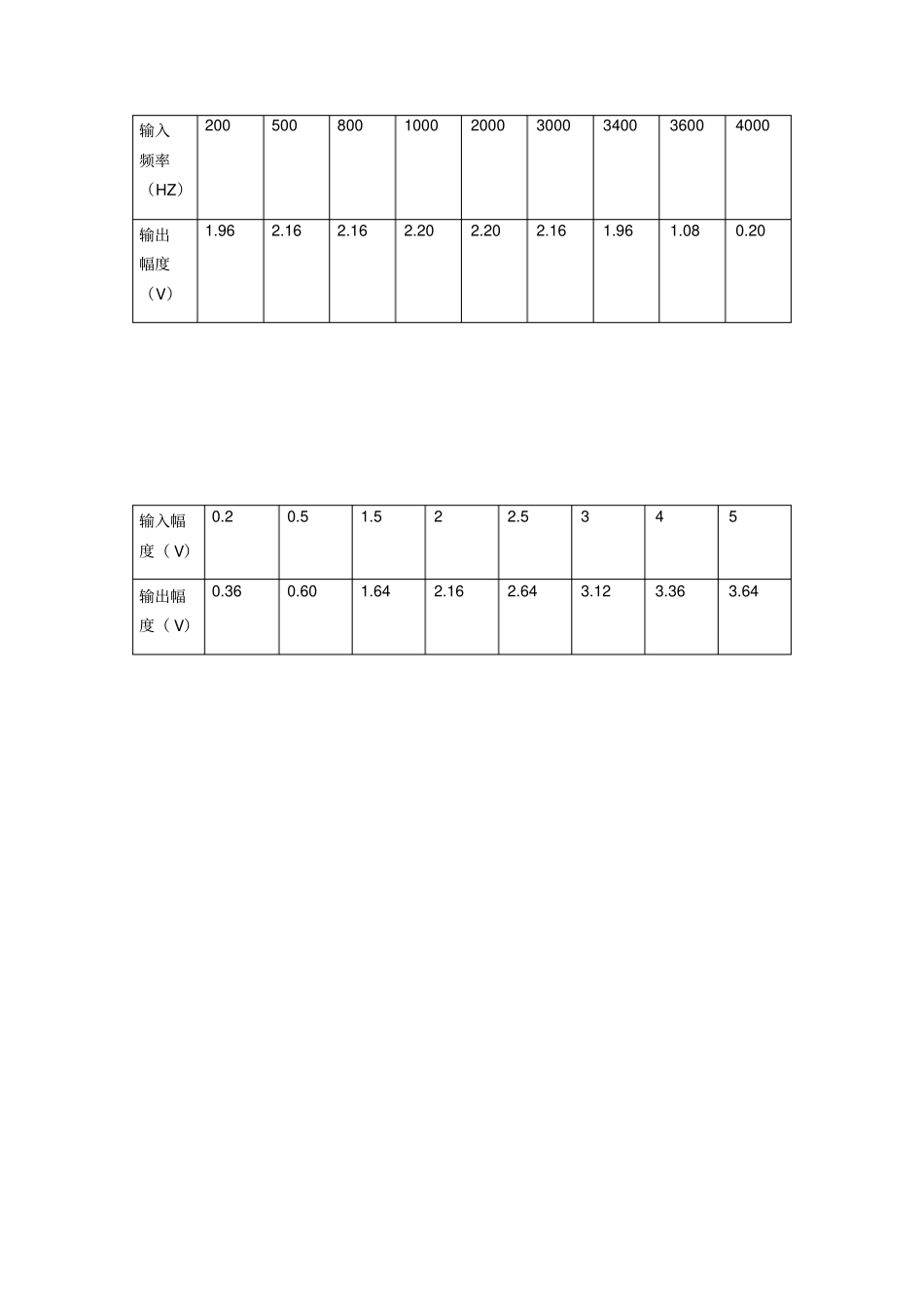

通信原理试验报告89077_第2页
2/24

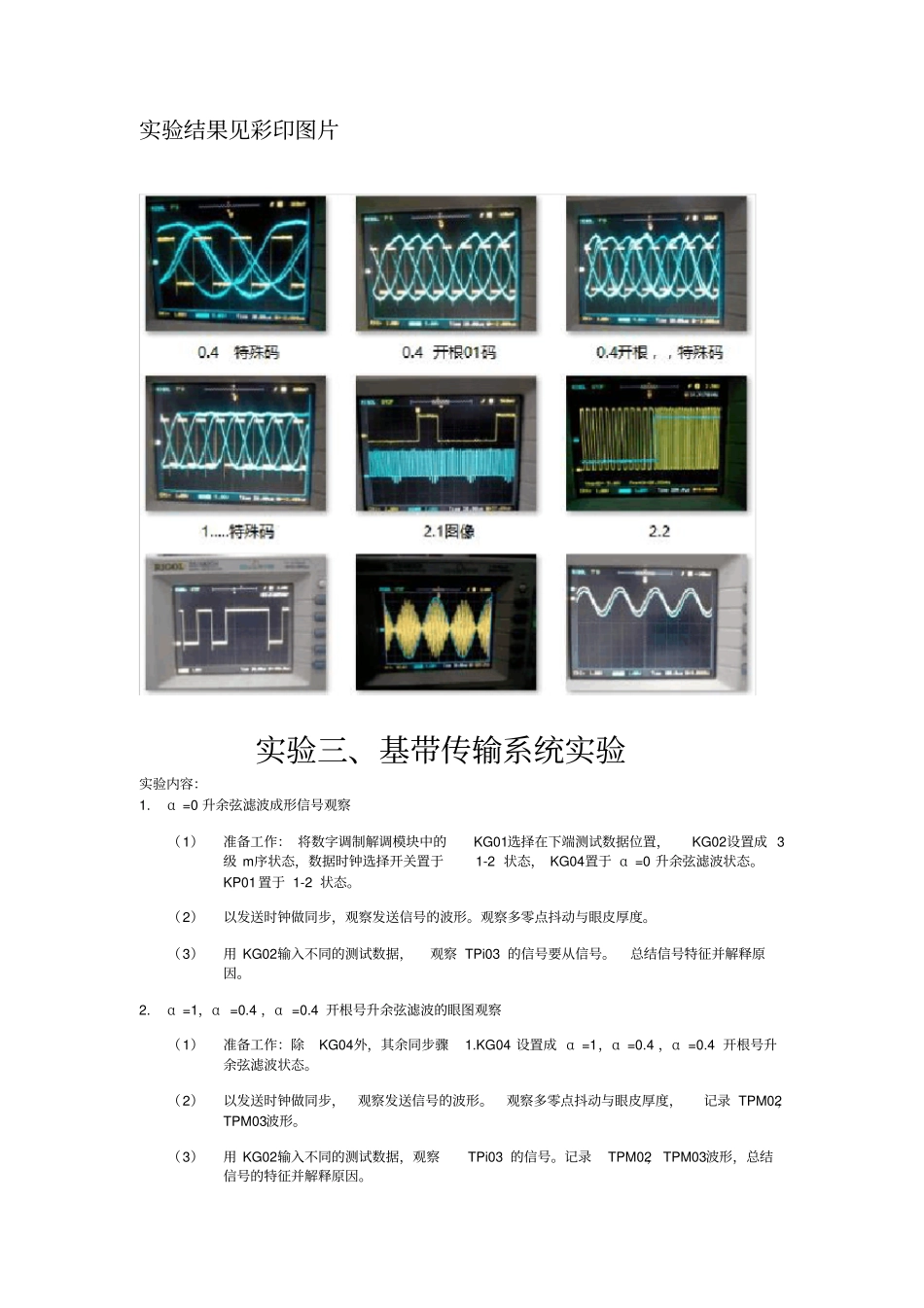

通信原理试验报告89077_第3页
3/24
实验一、 PCM 编译码实验实验步骤1. 准备工作:加电后,将交换模块中的跳线开关KQ01置于左端PCM编码位置,此时MC145540工作在 PCM编码状态。 2. PCM 串行接口时序观察(1) 输出时钟和帧同步时隙信号观测:用示波器同时观测抽样时钟信号(TP504)和输出时钟信号( TP503),观测时以TP504 做同步。分析和掌握PCM编码抽样时钟信号与输出时钟的对应关系(同步沿、脉冲宽度等)。(2) 抽样时钟信号与PCM编码数据测量:用示波器同时观测抽样时钟信号(TP504)和编码输出数据信号端口(TP502),观测时以TP504 做同步。分析和掌握PCM编码输出数据与抽样时钟信号(同步沿、脉冲宽度)及输出时钟的对应关系。3. PCM 编码器(1) 方法一:(A) 准备:将跳线开关K501 设置在测试位置,跳线开关K001 置于右端选择外部信号, 用函数信号发生器产生一个频率为1000Hz、电平为 2Vp-p 的正弦波测试信号送入信号测试端口J005 和J006 (地)。(B) 用示波器同时观测抽样时钟信号(TP504)和编码输出数据信号端口(TP502),观测时以TP504 做同步。分析和掌握PCM编码输出数据与抽样时钟信号(同步沿、脉冲宽度)及输出时钟的对应关系。分析为什么采用一般的示波器不能进行有效的观察。(2) 方法二:(A) 准备:将输入信号选择开关K501 设置在测试位置,将交换模块内测试信号选择开关K001设置在内部测试信号(左端)。此时由该模块产生一个1KHz的测试信号,送入PCM编码器。(B) 用示波器同时观测抽样时钟信号(TP504)和编码输出数据信号端口(TP502),观测时以内部测试信号(TP501)做同步(注意:需三通道观察)。分析和掌握PCM编码输出数据与帧同步时隙信号、发送时钟的对应关系。4. PCM 译码器(1) 准备:跳线开关K501 设置在测试位置、K504 设置在正常位置,K001 置于右端选择外部信号。此时将 PCM输出编码数据直接送入本地译码器,构成自环。 用函数信号发生器产生一个频率为 1000Hz、电平为2Vp-p 的正弦波测试信号送入信号测试端口J005 和 J006(地)。(2) PCM 译码器输出模拟信号观测:用示波器同时观测解码器输出信号端(TP506)和编码器输入信号端口(TP501),观测信号时以TP501 做同步。定性的观测解码信号与输入信号的关系:质量、电平、延时。5. PCM频率响应测量:将测试信号电平固定在2Vp-p ,调整测试信号频率,定性的观测解码恢复出的模拟信号电平。观测输出信号信电平相对变化随输入信号频...
