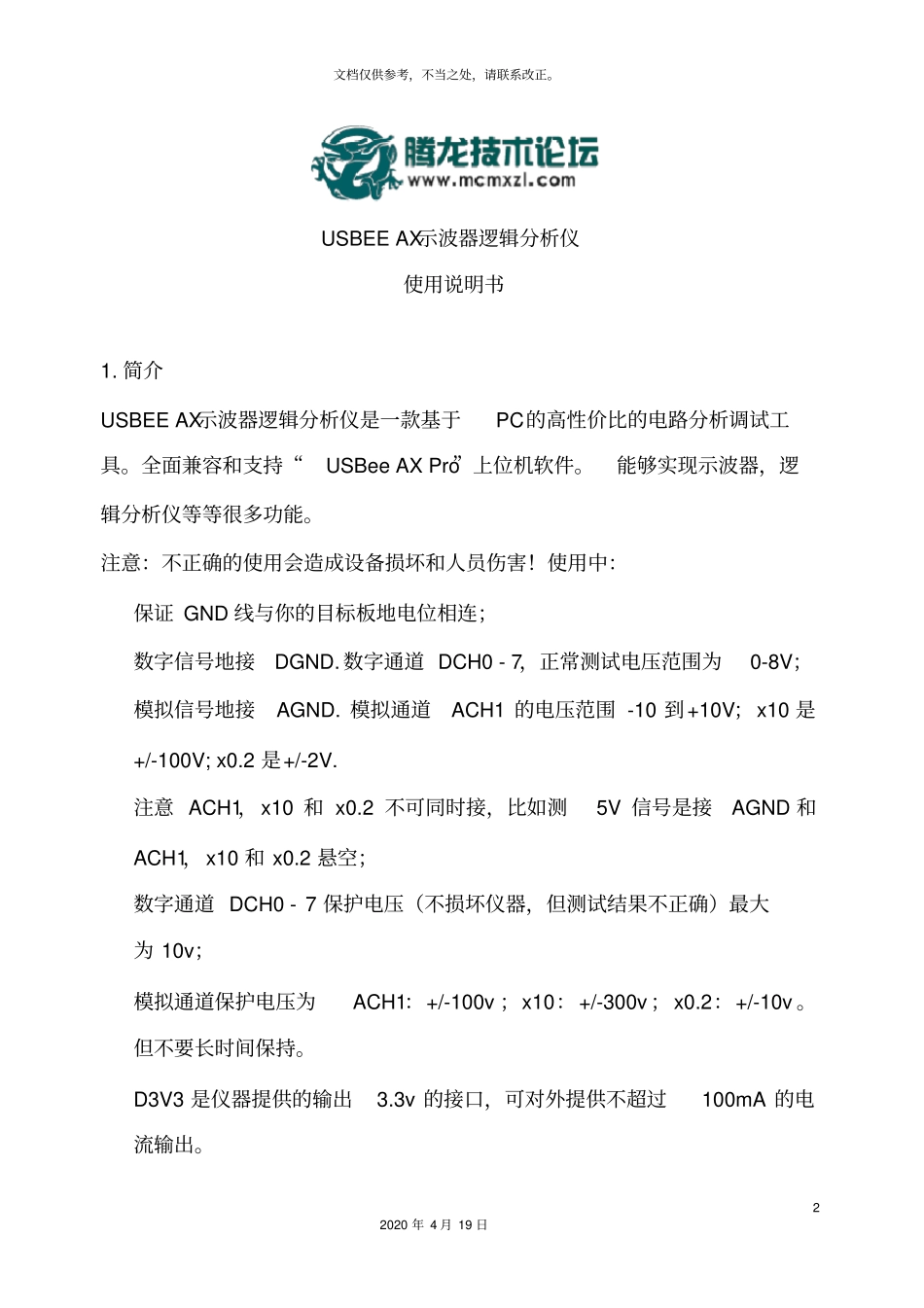

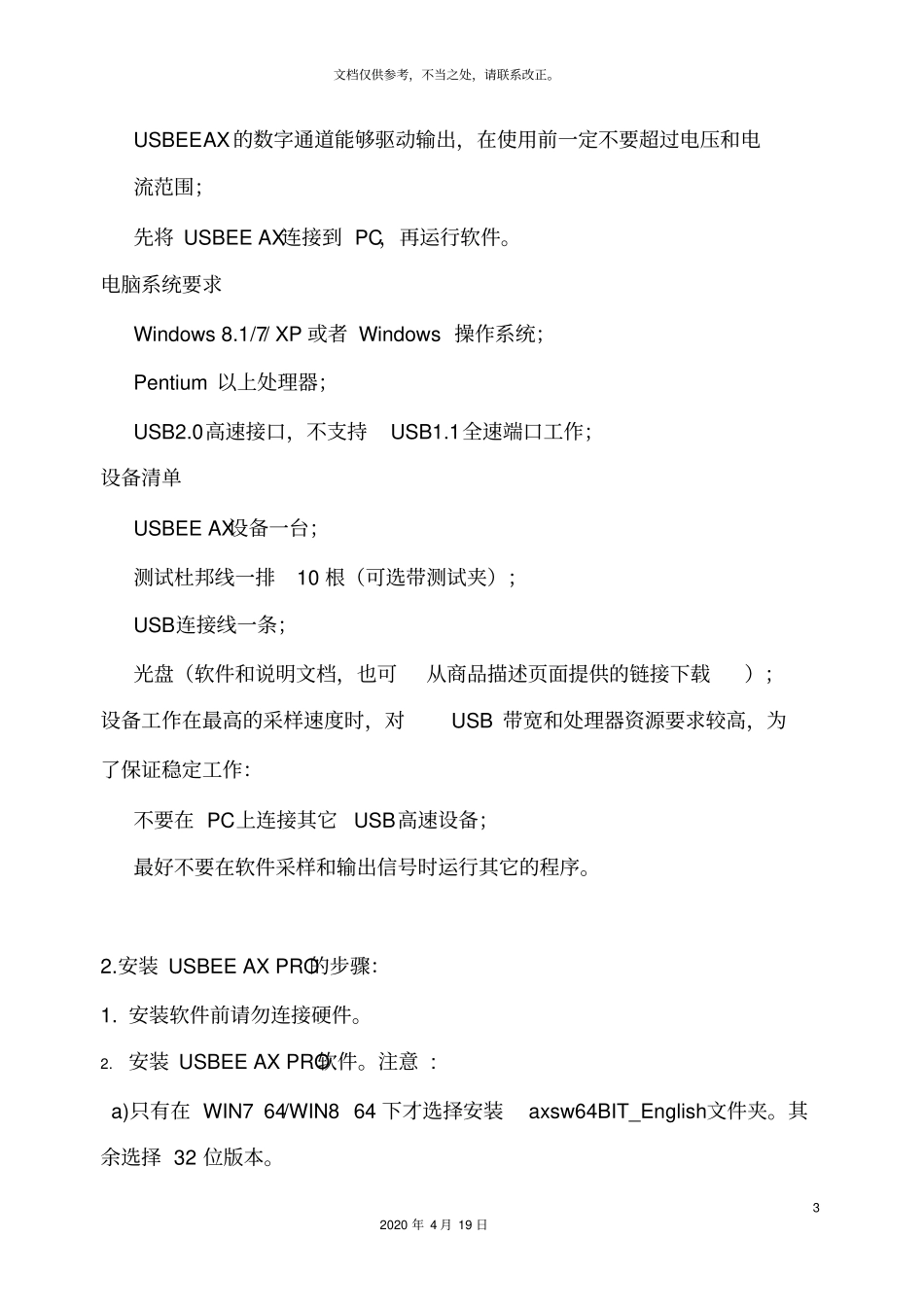

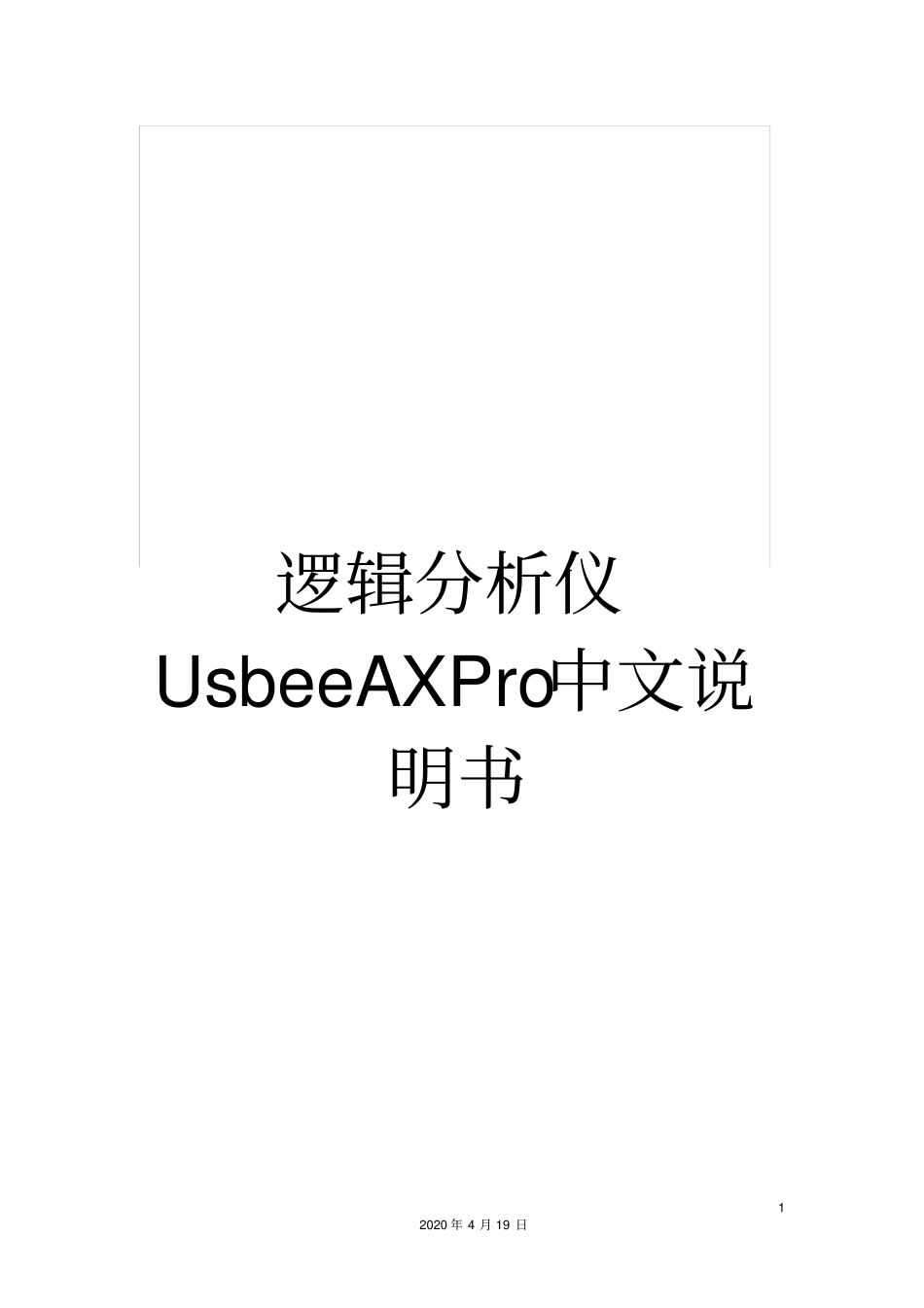

1 2020 年 4 月 19 日逻辑分析仪UsbeeAXPro中文说明书文档仅供参考,不当之处,请联系改正。2 2020 年 4 月 19 日USBEE AX示波器逻辑分析仪使用说明书1. 简介USBEE AX示波器逻辑分析仪是一款基于PC的高性价比的电路分析调试工具。全面兼容和支持“USBee AX Pro”上位机软件。能够实现示波器,逻辑分析仪等等很多功能。注意:不正确的使用会造成设备损坏和人员伤害!使用中:保证 GND 线与你的目标板地电位相连;数字信号地接DGND. 数字通道 DCH0 - 7,正常测试电压范围为0-8V;模拟信号地接AGND. 模拟通道ACH1 的电压范围 -10 到+10V;x10 是+/-100V; x0.2 是+/-2V.注意 ACH1,x10 和 x0.2 不可同时接,比如测5V 信号是接AGND 和ACH1,x10 和 x0.2 悬空;数字通道 DCH0 - 7 保护电压(不损坏仪器,但测试结果不正确)最大为 10v;模拟通道保护电压为ACH1:+/-100v ;x10:+/-300v ;x0.2:+/-10v 。但不要长时间保持。D3V3 是仪器提供的输出3.3v 的接口,可对外提供不超过100mA 的电流输出。文档仅供参考,不当之处,请联系改正。3 2020 年 4 月 19 日USBEE AX的数字通道能够驱动输出,在使用前一定不要超过电压和电流范围;先将 USBEE AX连接到 PC,再运行软件。电脑系统要求Windows 8.1/7/ XP 或者 Windows 操作系统;Pentium 以上处理器;USB2.0高速接口,不支持USB1.1全速端口工作;设备清单USBEE AX设备一台;测试杜邦线一排10 根(可选带测试夹);USB连接线一条;光盘(软件和说明文档,也可从商品描述页面提供的链接下载);设备工作在最高的采样速度时,对USB 带宽和处理器资源要求较高,为了保证稳定工作:不要在 PC上连接其它USB高速设备;最好不要在软件采样和输出信号时运行其它的程序。2.安装 USBEE AX PRO 的步骤:1. 安装软件前请勿连接硬件。2. 安装 USBEE AX PRO 软件。注意 :a)只有在 WIN7 64/WIN8 64 下才选择安装axsw64BIT_English文件夹。其余选择 32 位版本。文档仅供参考,不当之处,请联系改正。4 2020 年 4 月 19 日b)必须使用默认路径。c)如果要安装中文版必须先安装好英文版后才能安装中文版。不论是32位还是 64 位,中文版都是安装同一个中文版升级包exe3. 接入 USBEE AX PRO,如果弹出找到新硬件,点自动搜索驱动,等待安装驱动完毕。4. 软件安装完成后插入硬件后,可查看设备管理器里有下面红圈图标:5. 当...
