硬件设计规范VIP专享

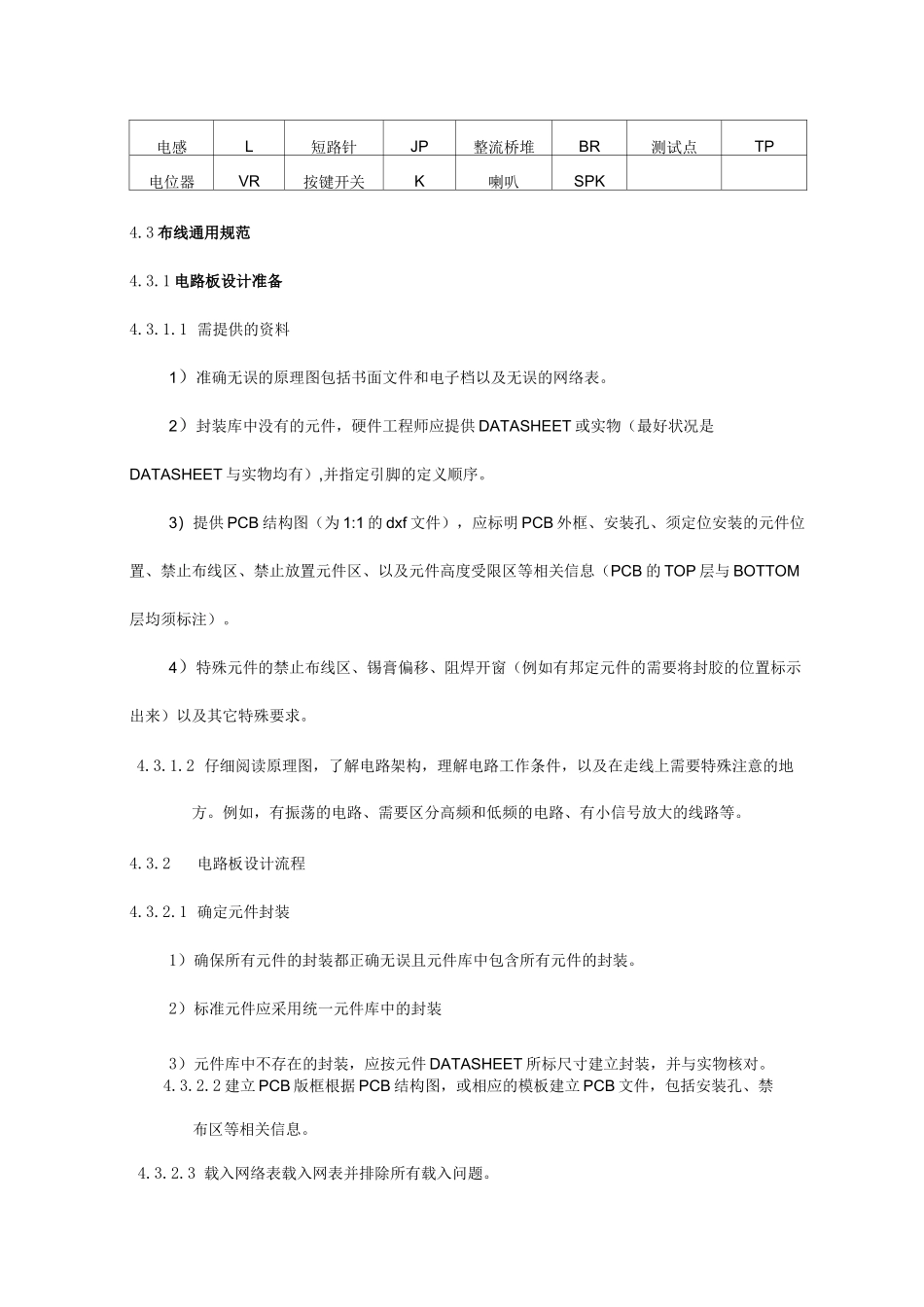

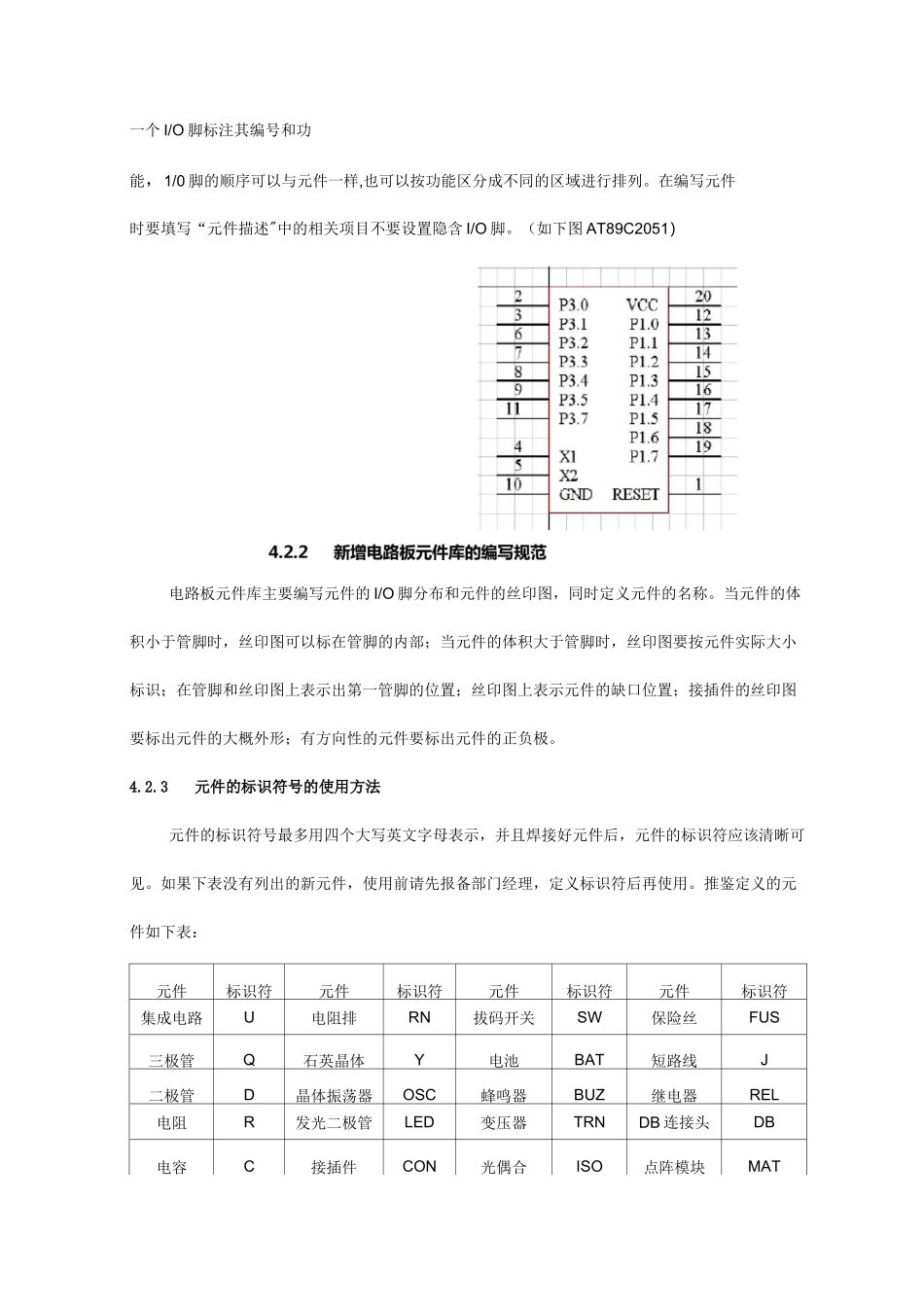

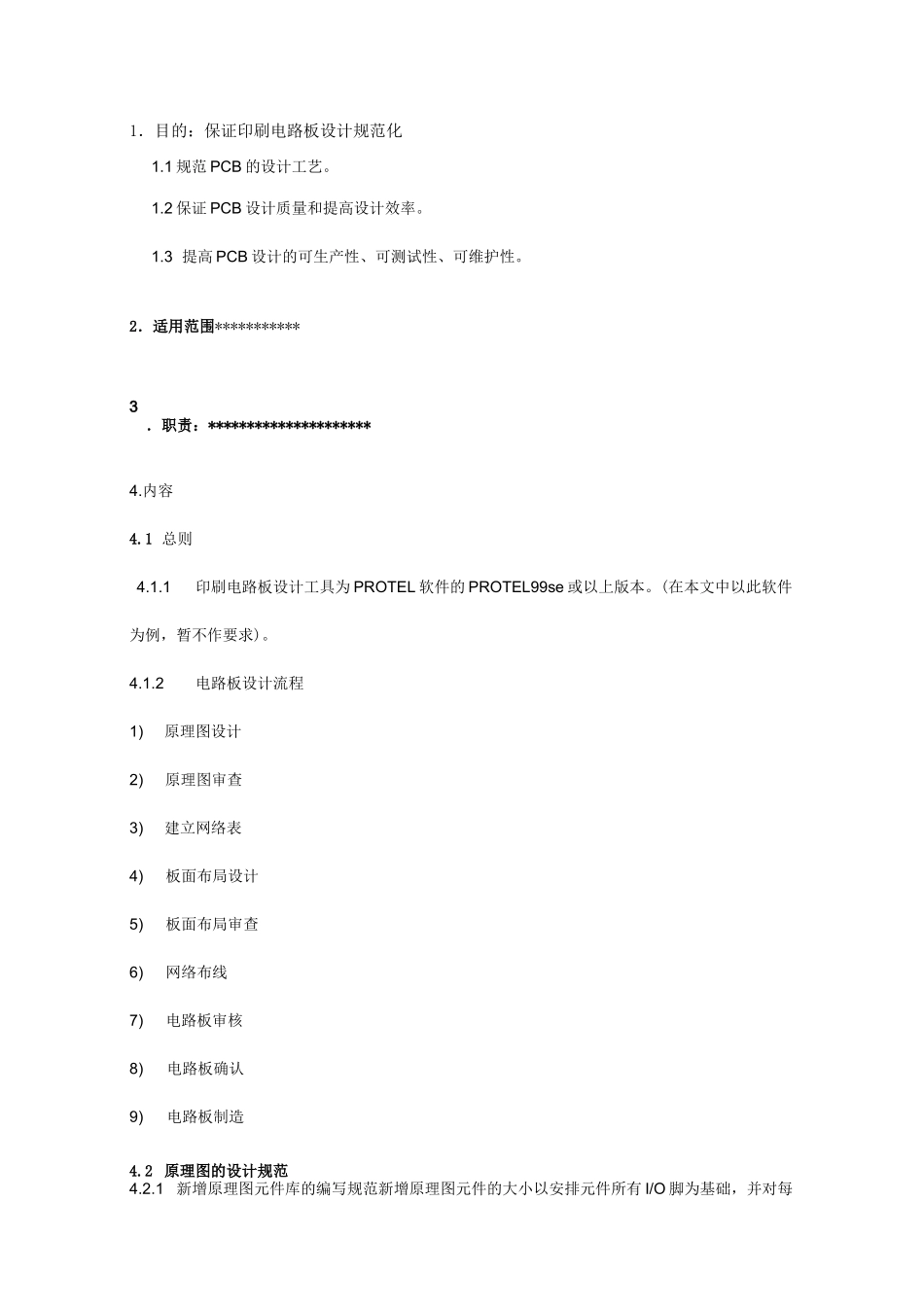

1．目的：保证印刷电路板设计规范化1.1 规范 PCB 的设计工艺。1.2 保证 PCB 设计质量和提高设计效率。1.3 提高 PCB 设计的可生产性、可测试性、可维护性。2．适用范围***********3．职责：*********************4.内容4.1 总则4.1.1印刷电路板设计工具为 PROTEL 软件的 PROTEL99se 或以上版本。(在本文中以此软件为例，暂不作要求)。4.1.2电路板设计流程1)原理图设计2)原理图审查3)建立网络表4)板面布局设计5)板面布局审查6)网络布线7)电路板审核8)电路板确认9)电路板制造4.2 原理图的设计规范4.2.1 新增原理图元件库的编写规范新增原理图元件的大小以安排元件所有 I/O 脚为基础，并对每一个 I/O 脚标注其编号和功能，1/0 脚的顺序可以与元件一样,也可以按功能区分成不同的区域进行排列。在编写元件时要填写“元件描述"中的相关项目不要设置隐含 I/O 脚。（如下图 AT89C2051）电路板元件库主要编写元件的 I/O 脚分布和元件的丝印图，同时定义元件的名称。当元件的体积小于管脚时，丝印图可以标在管脚的内部；当元件的体积大于管脚时，丝印图要按元件实际大小标识；在管脚和丝印图上表示出第一管脚的位置；丝印图上表示元件的缺口位置；接插件的丝印图要标出元件的大概外形；有方向性的元件要标出元件的正负极。4.2.3元件的标识符号的使用方法元件的标识符号最多用四个大写英文字母表示，并且焊接好元件后，元件的标识符应该清晰可见。如果下表没有列出的新元件，使用前请先报备部门经理，定义标识符后再使用。推鉴定义的元件如下表：元件标识符元件标识符元件标识符元件标识符集成电路U电阻排RN拔码开关SW保险丝FUS三极管Q石英晶体Y电池BAT短路线J二极管D晶体振荡器OSC蜂鸣器BUZ继电器REL电阻R发光二极管LED变压器TRNDB 连接头DB电容C接插件CON光偶合ISO点阵模块MAT电感L短路针JP整流桥堆BR测试点TP电位器VR按键开关K喇叭SPK4.3 布线通用规范4.3.1 电路板设计准备4.3.1.1 需提供的资料1）准确无误的原理图包括书面文件和电子档以及无误的网络表。2）封装库中没有的元件，硬件工程师应提供 DATASHEET 或实物（最好状况是DATASHEET 与实物均有）,并指定引脚的定义顺序。3）提供 PCB 结构图（为 1:1 的 dxf 文件），应标明 PCB 外框、安装孔、须定位安装的元件位置、禁止布线区、禁止放置元件区、以及元件高度受限区等相关信息（PCB 的 TOP 层与 BOTTOM层均须标注）。4）特殊元件的禁止布线区、锡膏偏移...
