钻孔灌注桩质量管里细则分析

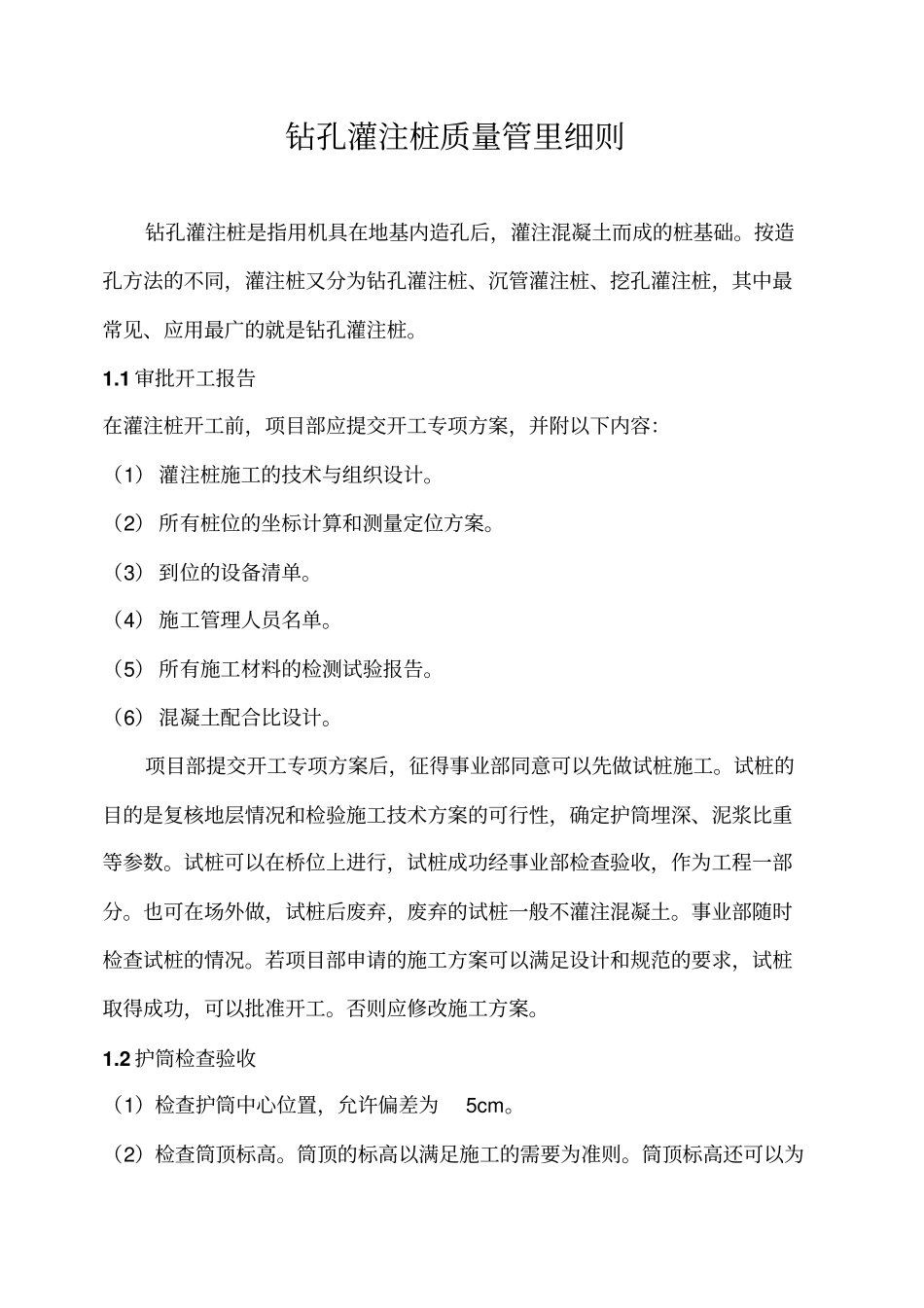

钻孔灌注桩质量管里细则分析_第1页
1/6

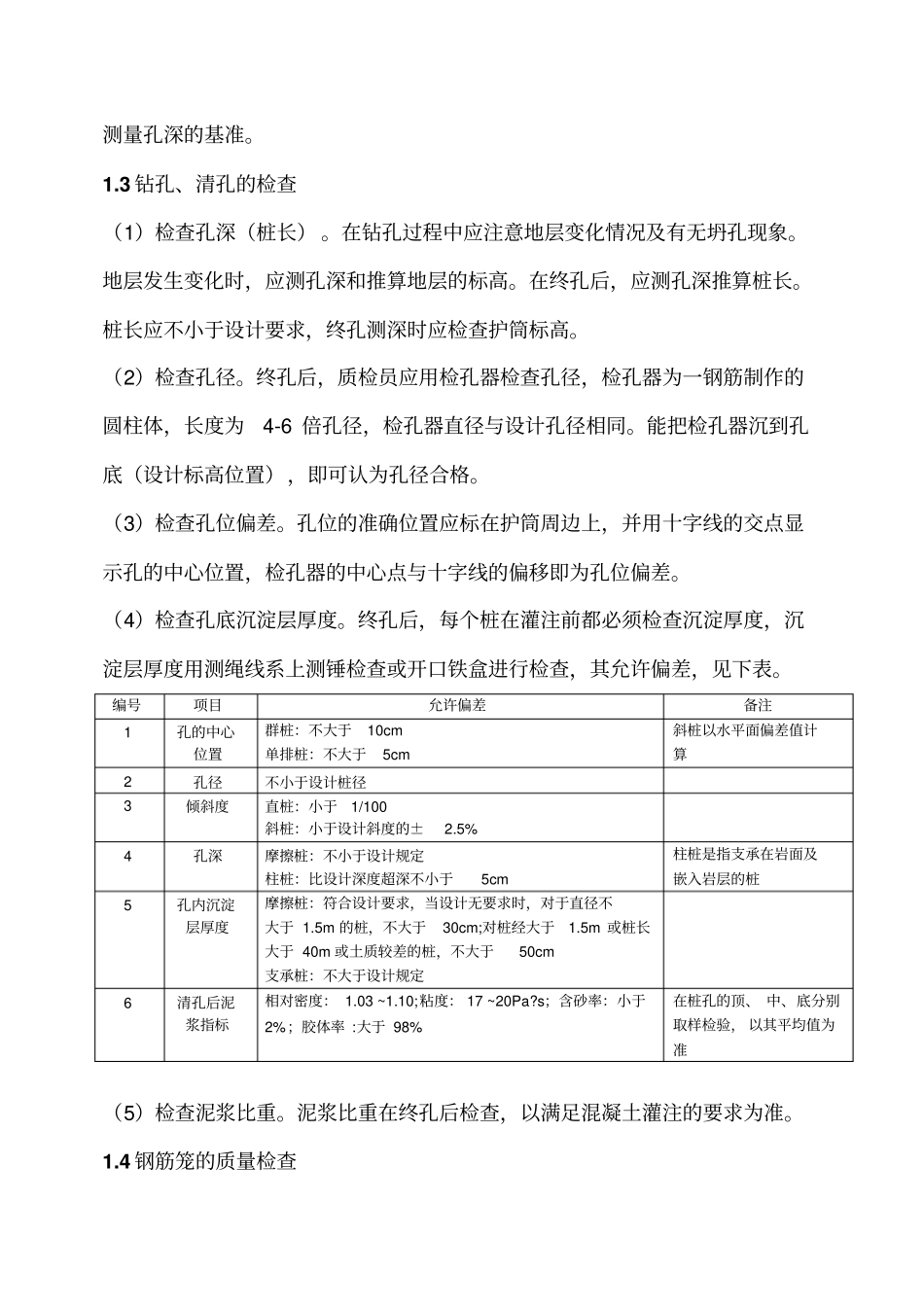

钻孔灌注桩质量管里细则分析_第2页
2/6

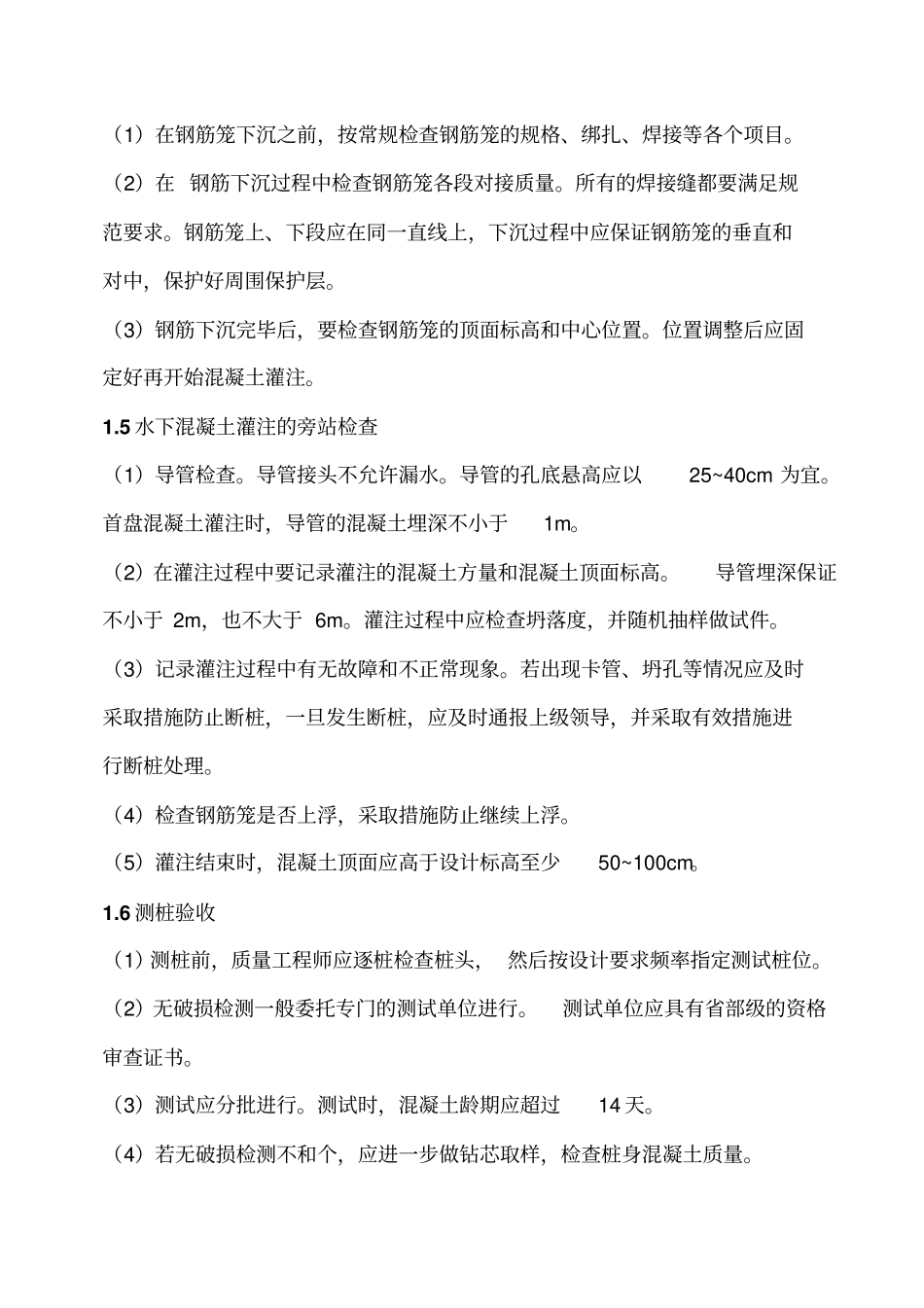

钻孔灌注桩质量管里细则分析_第3页
3/6
钻孔灌注桩质量管里细则钻孔灌注桩是指用机具在地基内造孔后,灌注混凝土而成的桩基础。按造孔方法的不同,灌注桩又分为钻孔灌注桩、沉管灌注桩、挖孔灌注桩,其中最常见、应用最广的就是钻孔灌注桩。1.1 审批开工报告在灌注桩开工前,项目部应提交开工专项方案,并附以下内容:(1) 灌注桩施工的技术与组织设计。(2) 所有桩位的坐标计算和测量定位方案。(3) 到位的设备清单。(4) 施工管理人员名单。(5) 所有施工材料的检测试验报告。(6) 混凝土配合比设计。项目部提交开工专项方案后,征得事业部同意可以先做试桩施工。试桩的目的是复核地层情况和检验施工技术方案的可行性,确定护筒埋深、泥浆比重等参数。试桩可以在桥位上进行,试桩成功经事业部检查验收,作为工程一部分。也可在场外做,试桩后废弃,废弃的试桩一般不灌注混凝土。事业部随时检查试桩的情况。若项目部申请的施工方案可以满足设计和规范的要求,试桩取得成功,可以批准开工。否则应修改施工方案。1.2 护筒检查验收(1)检查护筒中心位置,允许偏差为5cm。(2)检查筒顶标高。筒顶的标高以满足施工的需要为准则。筒顶标高还可以为测量孔深的基准。1.3 钻孔、清孔的检查(1)检查孔深(桩长) 。在钻孔过程中应注意地层变化情况及有无坍孔现象。地层发生变化时,应测孔深和推算地层的标高。在终孔后,应测孔深推算桩长。桩长应不小于设计要求,终孔测深时应检查护筒标高。(2)检查孔径。终孔后,质检员应用检孔器检查孔径,检孔器为一钢筋制作的圆柱体,长度为4-6 倍孔径,检孔器直径与设计孔径相同。能把检孔器沉到孔底(设计标高位置),即可认为孔径合格。(3)检查孔位偏差。孔位的准确位置应标在护筒周边上,并用十字线的交点显示孔的中心位置,检孔器的中心点与十字线的偏移即为孔位偏差。(4)检查孔底沉淀层厚度。终孔后,每个桩在灌注前都必须检查沉淀厚度,沉淀层厚度用测绳线系上测锤检查或开口铁盒进行检查,其允许偏差,见下表。编号项目允许偏差备注1 孔的中心位置群桩:不大于10cm 单排桩:不大于5cm 斜桩以水平面偏差值计算2 孔径不小于设计桩径3 倾斜度直桩:小于1/100 斜桩:小于设计斜度的±2.5% 4 孔深摩擦桩:不小于设计规定柱桩:比设计深度超深不小于5cm 柱桩是指支承在岩面及嵌入岩层的桩5 孔内沉淀层厚度摩擦桩:符合设计要求,当设计无要求时,对于直径不大于 1.5m 的桩,不大于30cm;对桩经大于1.5m 或桩长大于 4...
