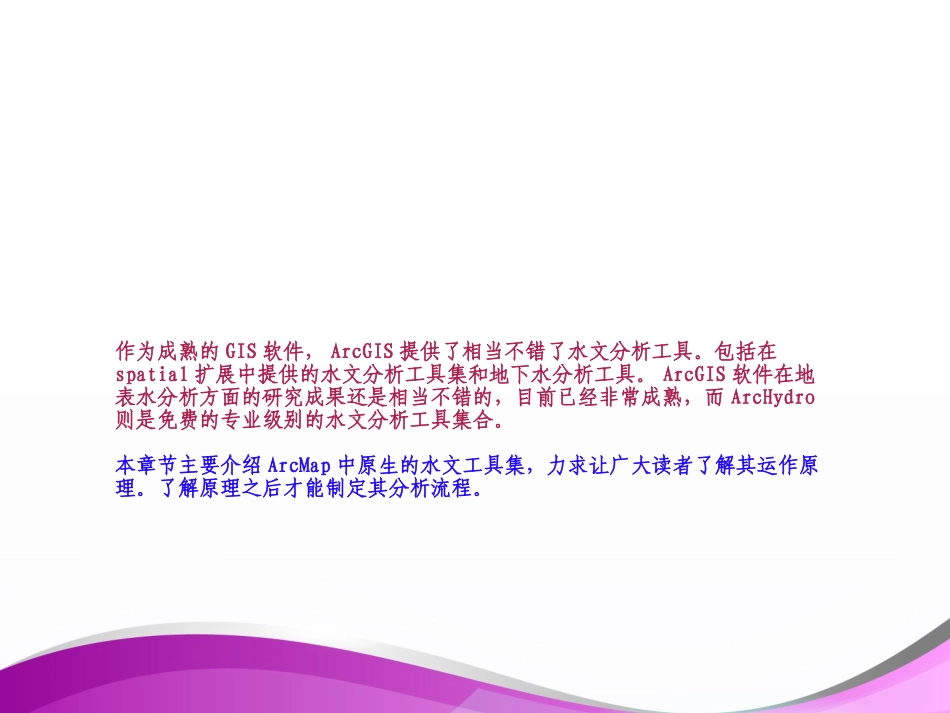

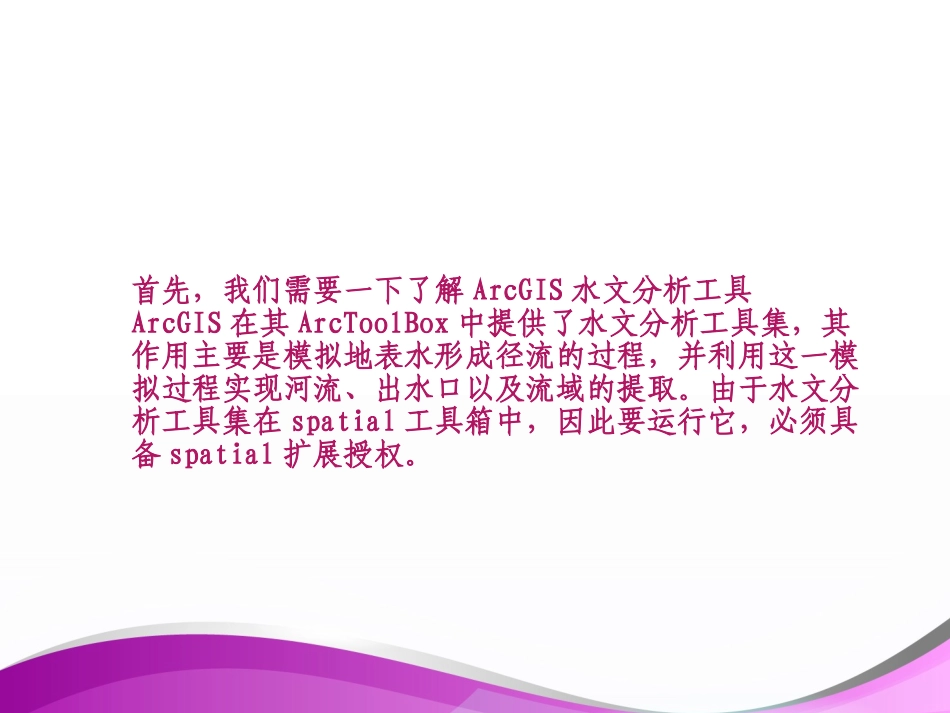

ArcGIS水文分析教程——DEM应用作为成熟的GIS软件，ArcGIS提供了相当不错了水文分析工具。包括在spatial扩展中提供的水文分析工具集和地下水分析工具。ArcGIS软件在地表水分析方面的研究成果还是相当不错的，目前已经非常成熟，而ArcHydro则是免费的专业级别的水文分析工具集合。本章节主要介绍ArcMap中原生的水文工具集，力求让广大读者了解其运作原理。了解原理之后才能制定其分析流程。首先，我们需要一下了解ArcGIS水文分析工具ArcGIS在其ArcToolBox中提供了水文分析工具集，其作用主要是模拟地表水形成径流的过程，并利用这一模拟过程实现河流、出水口以及流域的提取。由于水文分析工具集在spatial工具箱中，因此要运行它，必须具备spatial扩展授权。水文分析工具集提供总计11个工具，如下图:相对于ArcHydro上百个工具，原生的水文分析工具显得相对少了点，但每一个工具都非常的实用。它的所有的分析都是基于数字高程模型（DEM）和D8单流向算法进行的，因此，了解DEM和D8算法是相当重要的。第一步：需要的工具1.BIGEMPA地图下载器（全能版已授权）2.GlobalMapper143.ARCGIS软件第二步骤：通过BIGEMAP下载高程数据1.启动BIGEMAP地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员。如下图所示：2.选择左上角属性选项，选择【高程】，如下图：3.选在你要的区域，双击下载，如下图所示：4.选择下载的级别，建议尽量下载16级的，16级为最好级别。如果16级不能勾选，请选择下载小一点的范围，高程为矢量数据，超过20M大小，一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式，实际为dem高程数据。5.启动安装好的GlobalMapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：6.将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到globalmapper中，如下图所示，然后另存为【DEM】格式，如下图：在弹出的对话框中选择【DEM】格式，如下图:点击【确定】，保存。在ArcMap中加载DEM数据，右击DEM图层，点击缩放至图层，显示全部。在ArcMap中，需要打开【扩展模块】功能，如下图：弹出的对话框中勾选所有选项，如下图：点击【关闭】。然后，在【ArcToolbox】中执行命令[SpatialAnalyst工具]——>[水文分析]——>[填洼]，按下图所示指定各参数，其中Z限制——填充阈值，当设置一个值后，在洼地填充过程中，那些洼地深度大于阈值的地方将作为真实地形保留，不予填充；系统默认情况是不设阈值，也就是所有的洼地区域都将被填平。之后点击确定即可。确定后执行结果得到无洼地的DEM数据[Fill_dem1](2)关键步骤：流向分析在上一步的基础上进行，在【ArcToolbox】中，执行命令[SpatialAnalyst工具]——>[水文分析]——>[流向]，按下图所示指定各参数：确定后执行完成后得到流向栅格[Flowdir_fill1]，如下图：(3)计算流水累积量在上一步的基础上进行，在【ArcToolbox】中，执行命令[SpatialAnalyst工具]——>[水文分析]——>[流量]，按下图所示指定各参数：确定后执行完成得到流水累积量栅格[flowacc_flow1]，如图：(4)提取河流网络首先，提取河流网络栅格。在上一步的基础上进行，打开【Arctoolbox】，运行工具[SpatialAnalyst工具]——>[地图代数]——>[栅格计算器]，在[地图代数表达式]中输入公式：Con(FlowAccumulation1>800,1)，（这里的FlowAccumulation1要以上一步得到的文件名为准,注意是Con,不是con,大写第一个字母，不然出错）如图：[输出栅格]指定为:StreamNet保存路径和文件名任意）执行后，结果为（关闭除[Streamnet]之外的其它图层）：结果说明：通过此操作将流水累积量栅格[FlowAccumulation1]中栅格单元值（流水累积量）大于800的栅格赋值为1，从而得到河流网络栅格[StreamNet]然后，提取河流网络矢量数据。在上一步的基础上进行，打开【Arctoolbox】工具箱，运行工具[SpatialAnalyst工具]——>[水文分析]——>[栅格河网矢量化]，按下图设置参数：后得到河流网络矢量数据，如图：接着,平滑处理河流网络。打开[编辑器]工具栏，执行工具栏中的命令[编辑器]——>[开始编辑]，确保目标图层为...
