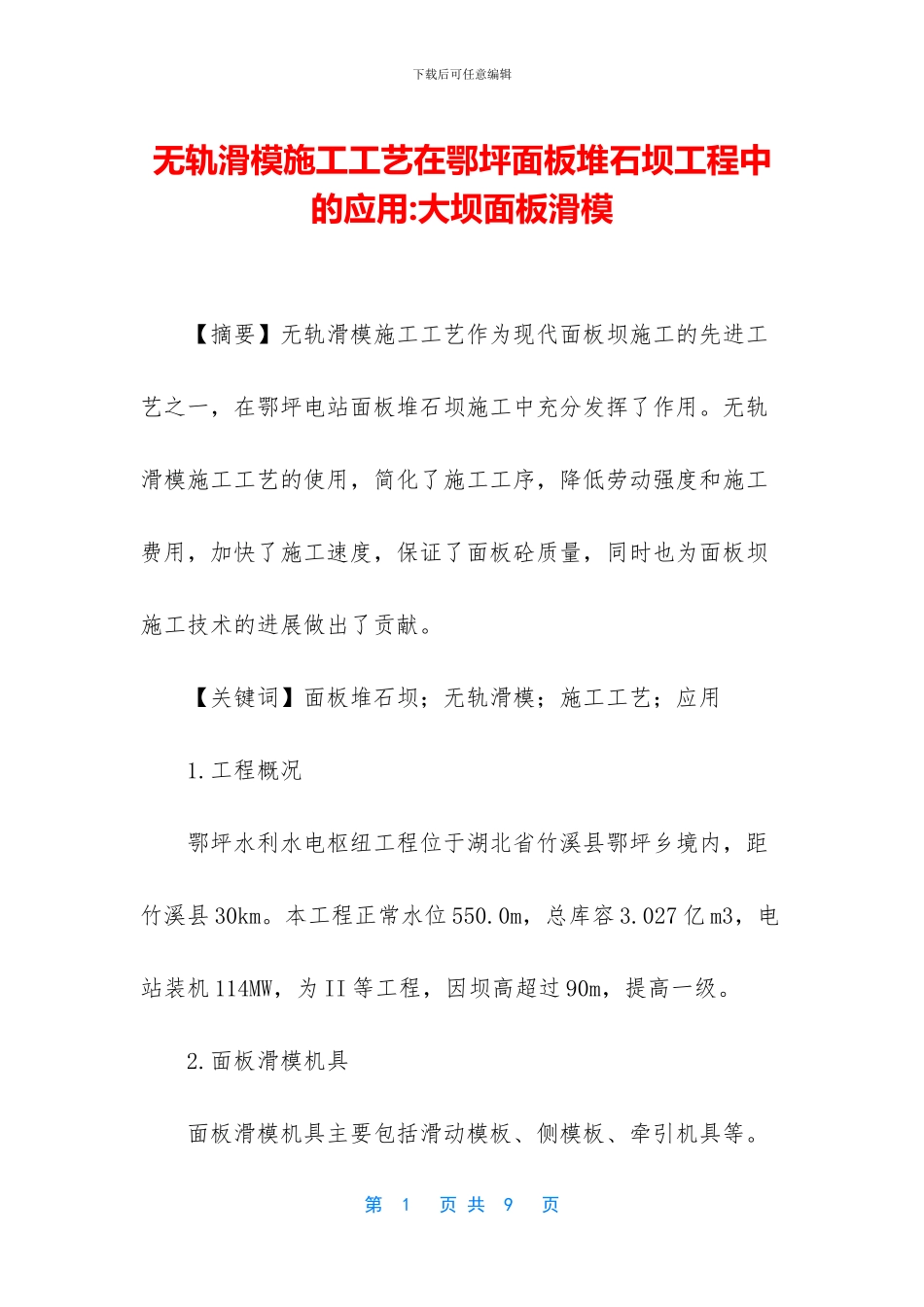

无轨滑模施工工艺在鄂坪面板堆石坝工程中的应用

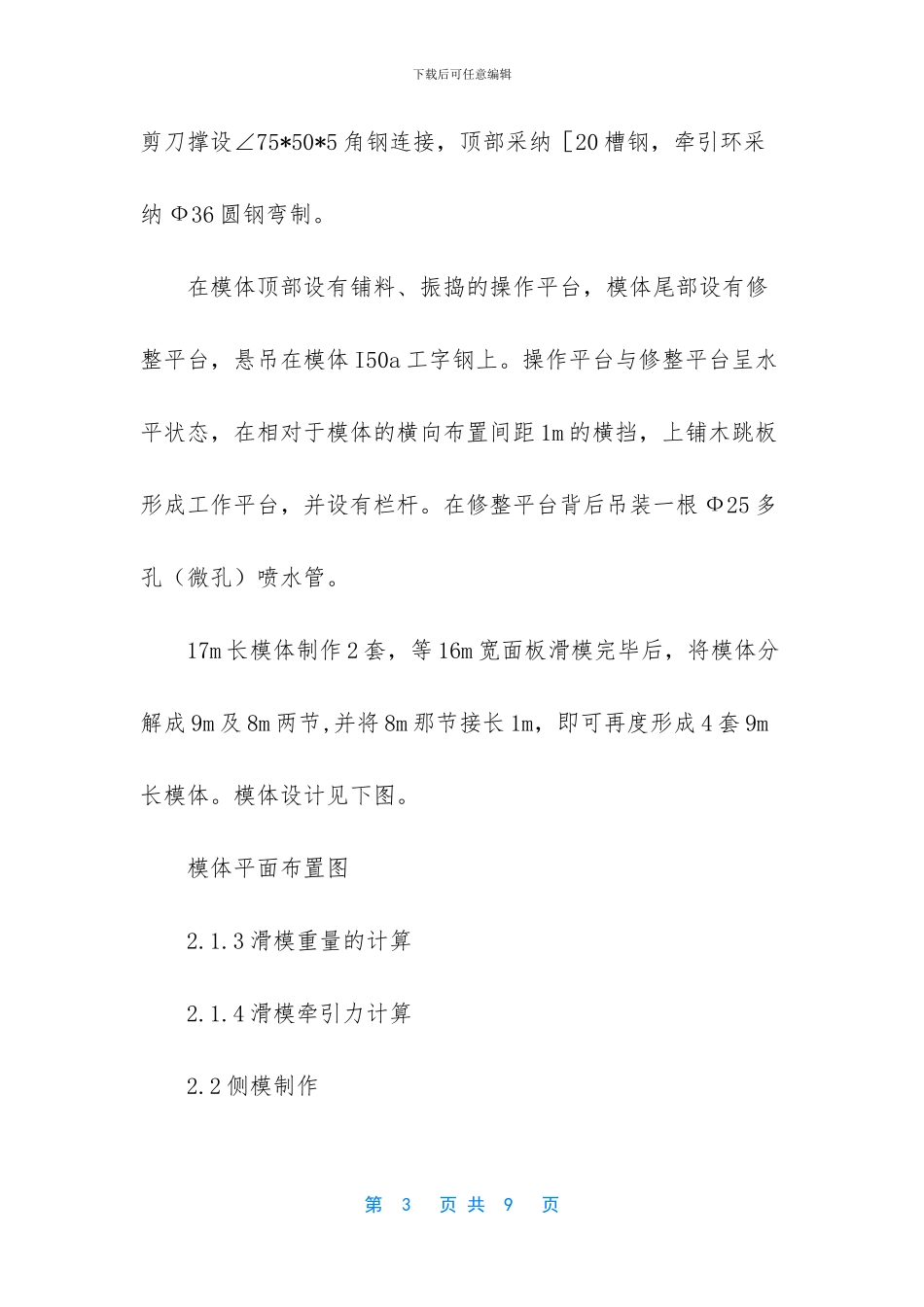

下载后可任意编辑无轨滑模施工工艺在鄂坪面板堆石坝工程中的应用:大坝面板滑模 【摘要】无轨滑模施工工艺作为现代面板坝施工的先进工艺之一，在鄂坪电站面板堆石坝施工中充分发挥了作用。无轨滑模施工工艺的使用，简化了施工工序，降低劳动强度和施工费用，加快了施工速度，保证了面板砼质量，同时也为面板坝施工技术的进展做出了贡献。 【关键词】面板堆石坝；无轨滑模；施工工艺；应用 1.工程概况 鄂坪水利水电枢纽工程位于湖北省竹溪县鄂坪乡境内，距竹溪县 30km。本工程正常水位 550.0m，总库容 3.027 亿 m3，电站装机 114MW，为 II 等工程，因坝高超过 90m，提高一级。 2.面板滑模机具 面板滑模机具主要包括滑动模板、侧模板、牵引机具等。 第 1 页 共 9 页下载后可任意编辑 2.1 无轨滑模 2.1.1 无轨滑模主要有以下特点 （1）滑模在支立完成的侧模板顶面滑动，在开浇前滑动模板利用侧模支撑，在砼浇筑过程中则利用仓内新浇砼的浮托力支撑滑模的法向重。 （2）滑模滑行由设在坝顶的 2 台 10 Ｔ慢速卷扬机牵引。 （3）依靠侧模保持滑模面的平直。 2.1.2 无轨滑模制作 无轨滑模的长度视面板分块宽度而定，根据设计要求，面板分缝宽度为 16m 及 8m。因此滑模长度设计为 17m，模板宽1.2m，17m 长模体分为两节，每节长 9m 及 8m。 模体主梁采纳二根 9m（或 8m）长的 I50a 工字钢制作，工字钢底部焊有 12mm 厚的钢板，形成宽为 90cm 的滑面。迎坡面挡板采纳∠75*50*5 角钢焊接在主梁上形成支撑架。模体内部第 2 页 共 9 页下载后可任意编辑剪刀撑设∠75*50*5 角钢连接，顶部采纳［20 槽钢，牵引环采纳 Ф36 圆钢弯制。 在模体顶部设有铺料、振捣的操作平台，模体尾部设有修整平台，悬吊在模体 I50a 工字钢上。操作平台与修整平台呈水平状态，在相对于模体的横向布置间距 1m 的横挡，上铺木跳板形成工作平台，并设有栏杆。在修整平台背后吊装一根 Ф25 多孔（微孔）喷水管。 17m 长模体制作 2 套，等 16m 宽面板滑模完毕后，将模体分解成 9m 及 8m 两节,并将 8m 那节接长 1m，即可再度形成 4 套 9m长模体。模体设计见下图。 模体平面布置图 2.1.3 滑模重量的计算 2.1.4 滑模牵引力计算 2.2 侧模制作 第 3 页 共 9 页下载后可任意编辑 浇筑面板的侧模设计成 5cm 厚度，采纳钢木结构，侧模采纳 50*50*5 角钢框架保护，5cm 厚木板按设计尺寸加...
