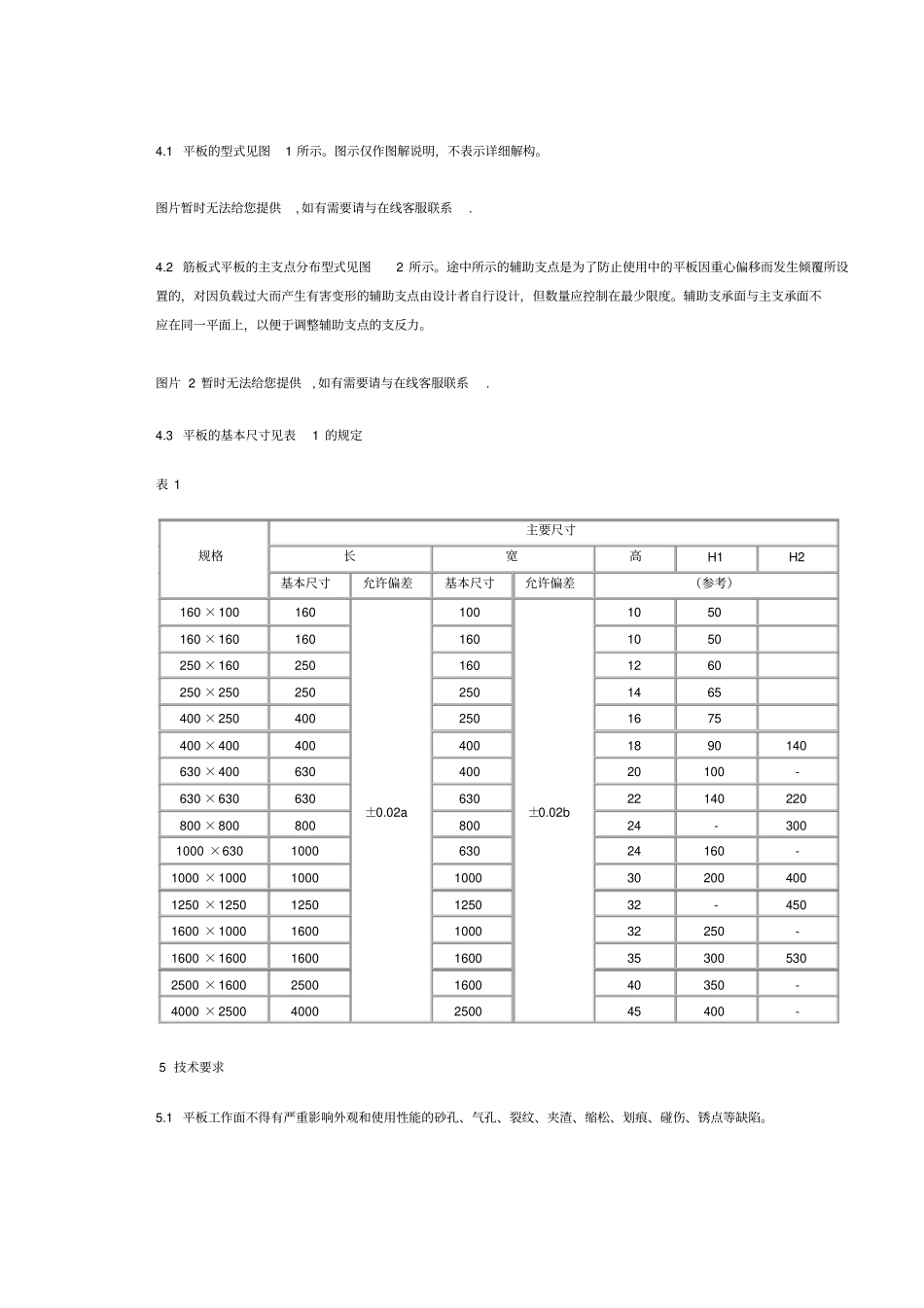

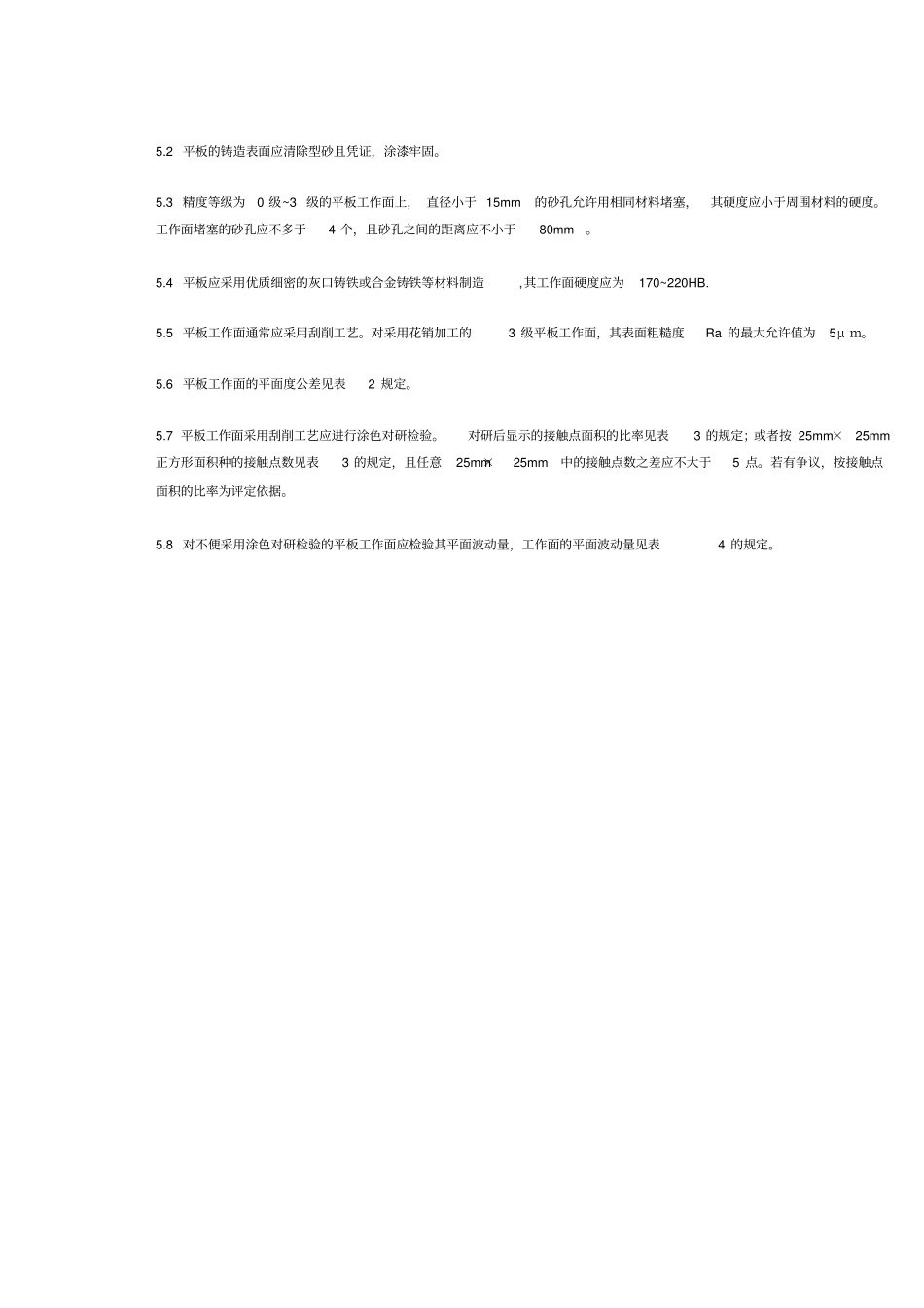

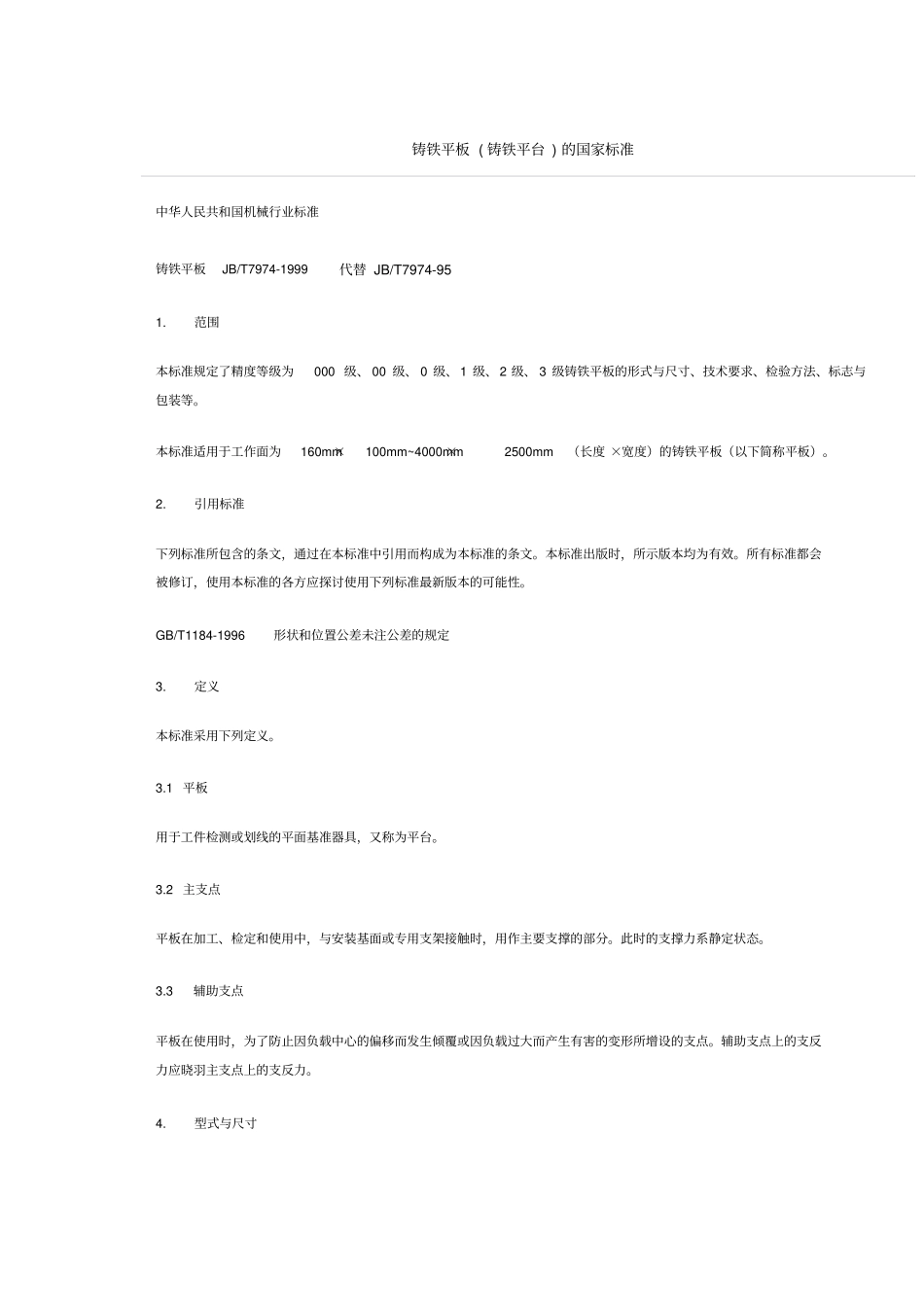

铸铁平板 ( 铸铁平台 ) 的国家标准中华人民共和国机械行业标准铸铁平板 JB/T7974-1999代替 JB/T7974-951. 范围本标准规定了精度等级为000 级、 00 级、 0 级、 1 级、 2 级、 3 级铸铁平板的形式与尺寸、技术要求、检验方法、标志与包装等。本标准适用于工作面为160mm×100mm~4000mm×2500mm（长度 ×宽度）的铸铁平板（以下简称平板）。2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1184-1996形状和位置公差未注公差的规定3. 定义本标准采用下列定义。3.1 平板用于工件检测或划线的平面基准器具，又称为平台。3.2 主支点平板在加工、检定和使用中，与安装基面或专用支架接触时，用作主要支撑的部分。此时的支撑力系静定状态。3.3 辅助支点平板在使用时，为了防止因负载中心的偏移而发生倾覆或因负载过大而产生有害的变形所增设的支点。辅助支点上的支反力应晓羽主支点上的支反力。4. 型式与尺寸4.1 平板的型式见图1 所示。图示仅作图解说明，不表示详细解构。图片暂时无法给您提供, 如有需要请与在线客服联系. 4.2 筋板式平板的主支点分布型式见图2 所示。途中所示的辅助支点是为了防止使用中的平板因重心偏移而发生倾覆所设置的，对因负载过大而产生有害变形的辅助支点由设计者自行设计，但数量应控制在最少限度。辅助支承面与主支承面不应在同一平面上，以便于调整辅助支点的支反力。图片 2 暂时无法给您提供, 如有需要请与在线客服联系. 4.3 平板的基本尺寸见表1 的规定表 1 规格主要尺寸长宽高H1 H2 基本尺寸允许偏差基本尺寸允许偏差（参考）160 × 100 160 ±0.02a 100 ±0.02b 10 50 160 × 160 160 160 10 50 250 × 160 250 160 12 60 250 × 250 250 250 14 65 400 × 250 400 250 16 75 400 × 400 400 400 18 90 140 630 × 400 630 400 20 100 - 630 × 630 630 630 22 140 220 800 × 800 800 800 24 - 300 1000 ×630 1000 630 24 160 - 1000 × 1000 1000 1000 30 200 400 1250 × 1250 1250 1250 32 - 450 1600 × 1000 1600 1000 32 250 - 1600 × 1600 1600 1600 35 300 530 2500 × 1600 2500 1600 40 350 - ...
