锅炉房课程设计说明书

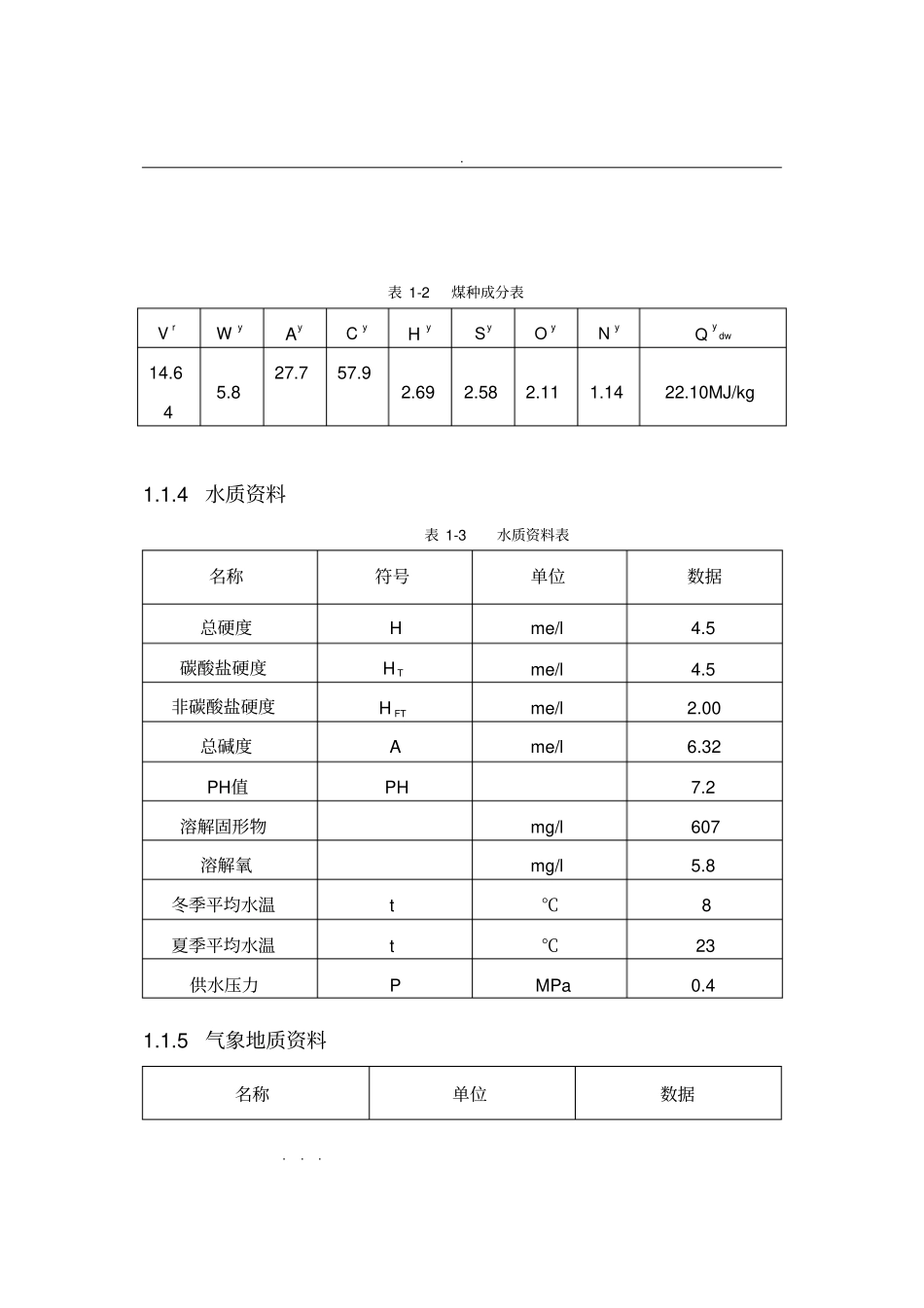

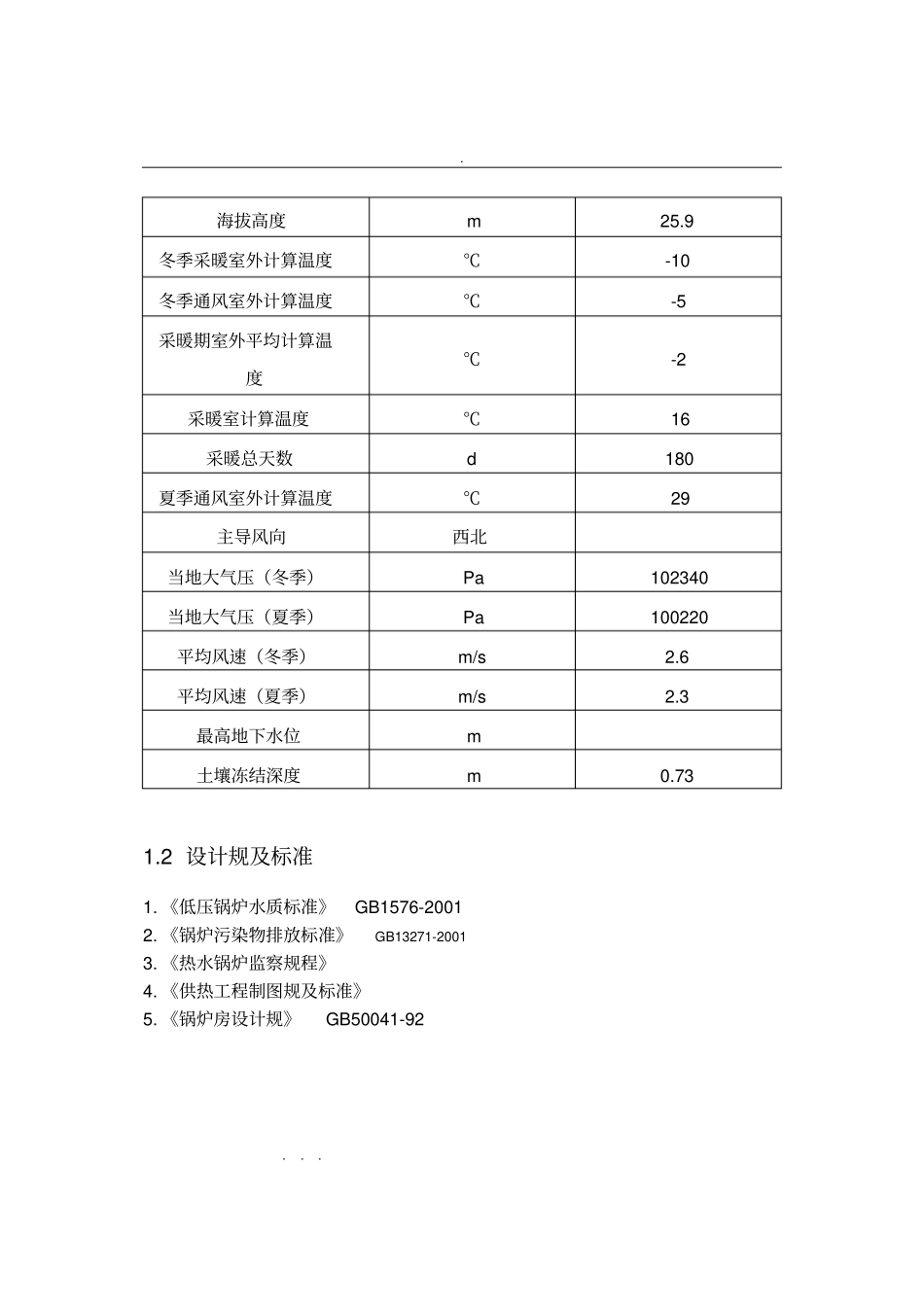

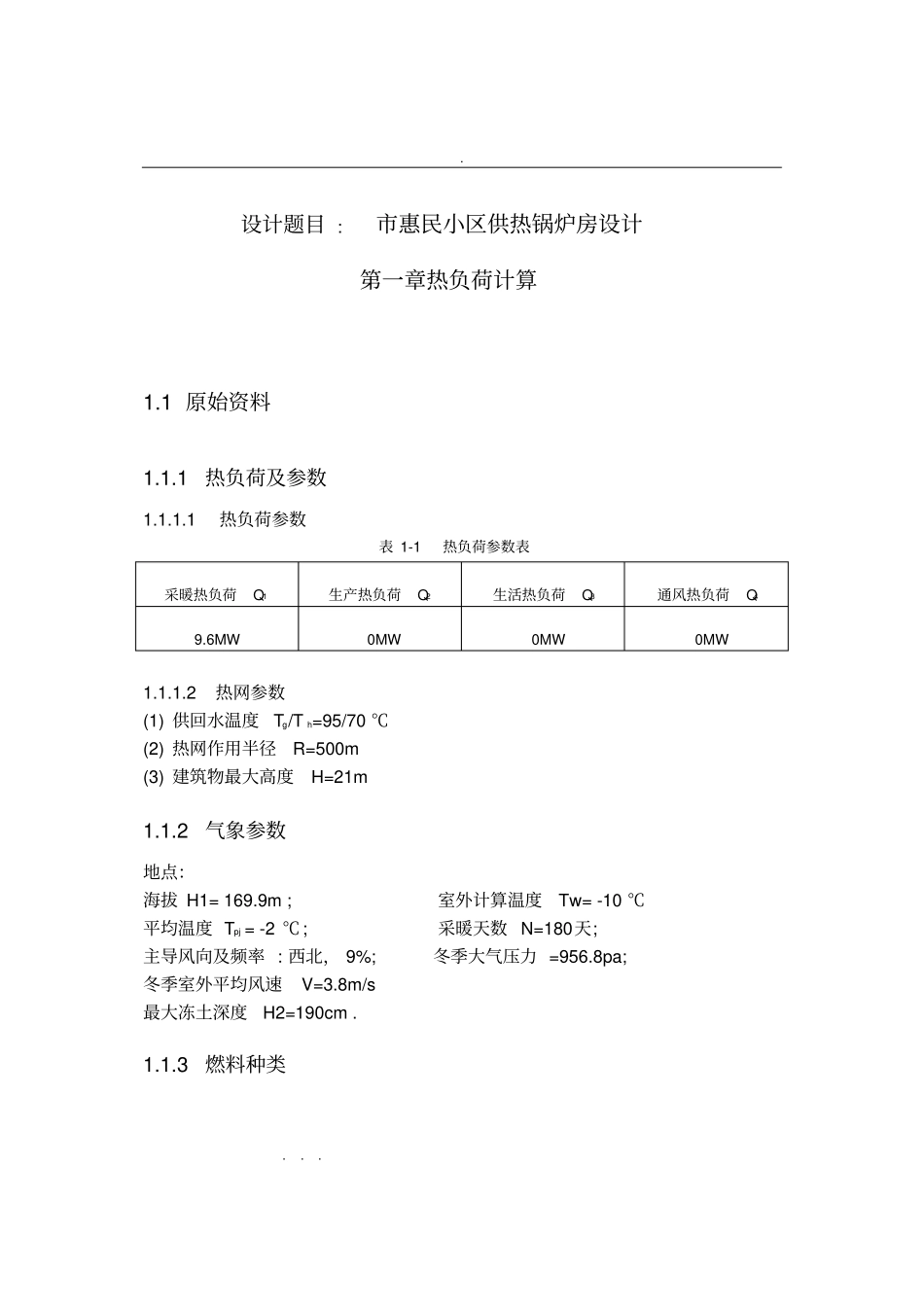

. . . . 设计题目 : 市惠民小区供热锅炉房设计第一章热负荷计算1.1 原始资料1.1.1热负荷及参数1.1.1.1 热负荷参数表 1-1 热负荷参数表采暖热负荷Q1生产热负荷Q2生活热负荷Q3通风热负荷Q49.6MW 0MW 0MW 0MW 1.1.1.2热网参数(1) 供回水温度Tg/T h=95/70 ℃(2) 热网作用半径 R=500m (3) 建筑物最大高度H=21m 1.1.2气象参数地点：海拔 H1= 169.9m ; 室外计算温度Tw= -10 ℃平均温度 Tpj = -2 ℃ ; 采暖天数 N=180天; 主导风向及频率 : 西北， 9%; 冬季大气压力 =956.8pa; 冬季室外平均风速 V=3.8m/s 最大冻土深度H2=190cm . 1.1.3燃料种类. . . . 表 1-2 煤种成分表rVyWyAyCyHySyOyNdwyQ14.64 5.8 27.7 57.9 2.69 2.58 2.11 1.14 22.10MJ/kg 1.1.4水质资料表 1-3 水质资料表名称符号单位数据总硬度H me/l 4.5 碳酸盐硬度THme/l 4.5 非碳酸盐硬度FTHme/l 2.00 总碱度A me/l 6.32 PH值PH 7.2 溶解固形物mg/l 607 溶解氧mg/l 5.8 冬季平均水温t ℃8 夏季平均水温t ℃23 供水压力P MPa 0.4 1.1.5气象地质资料名称单位数据. . . . 海拔高度m 25.9 冬季采暖室外计算温度℃-10 冬季通风室外计算温度℃-5 采暖期室外平均计算温度℃-2 采暖室计算温度℃16 采暖总天数d 180 夏季通风室外计算温度℃29 主导风向西北当地大气压（冬季）Pa 102340 当地大气压（夏季）Pa 100220 平均风速（冬季）m/s 2.6 平均风速（夏季）m/s 2.3 最高地下水位m 土壤冻结深度m 0.73 1.2 设计规及标准1. 《低压锅炉水质标准》GB1576-20012. 《锅炉污染物排放标准》GB13271-20013. 《热水锅炉监察规程》4. 《供热工程制图规及标准》5. 《锅炉房设计规》GB50041-92. . . . 1.3 热负荷计算1.3.1计算热负荷热负荷计算公式 [1] ：Qjmax =k 0 (k1Q1+k2Q2+k 3Q3+k4Q4) +k5Q5 其中 : Qjmax ---最大计算热负荷 k0------热水网路损失系数,1.05-1.08.敷设方式为地沟, 因此取1.08. k1------采暖热负荷同时使用系数,1.0 k2------生产热负荷同时使用系数, 0 k3------通风热负荷同时使用系数,0 k4------生活热负荷同时使用系数,0 k5------自用热负荷同时使用系数,1.0~1.2.取 1.0. Q1------采暖热负荷6.5MW Q2------生产热负荷0 MW Q3------通风热负荷0 MW Q4------生活热负荷0 MW Q5------自用热负荷 ,MW. 所以 , 上式简化为 : Qmax＝K...
