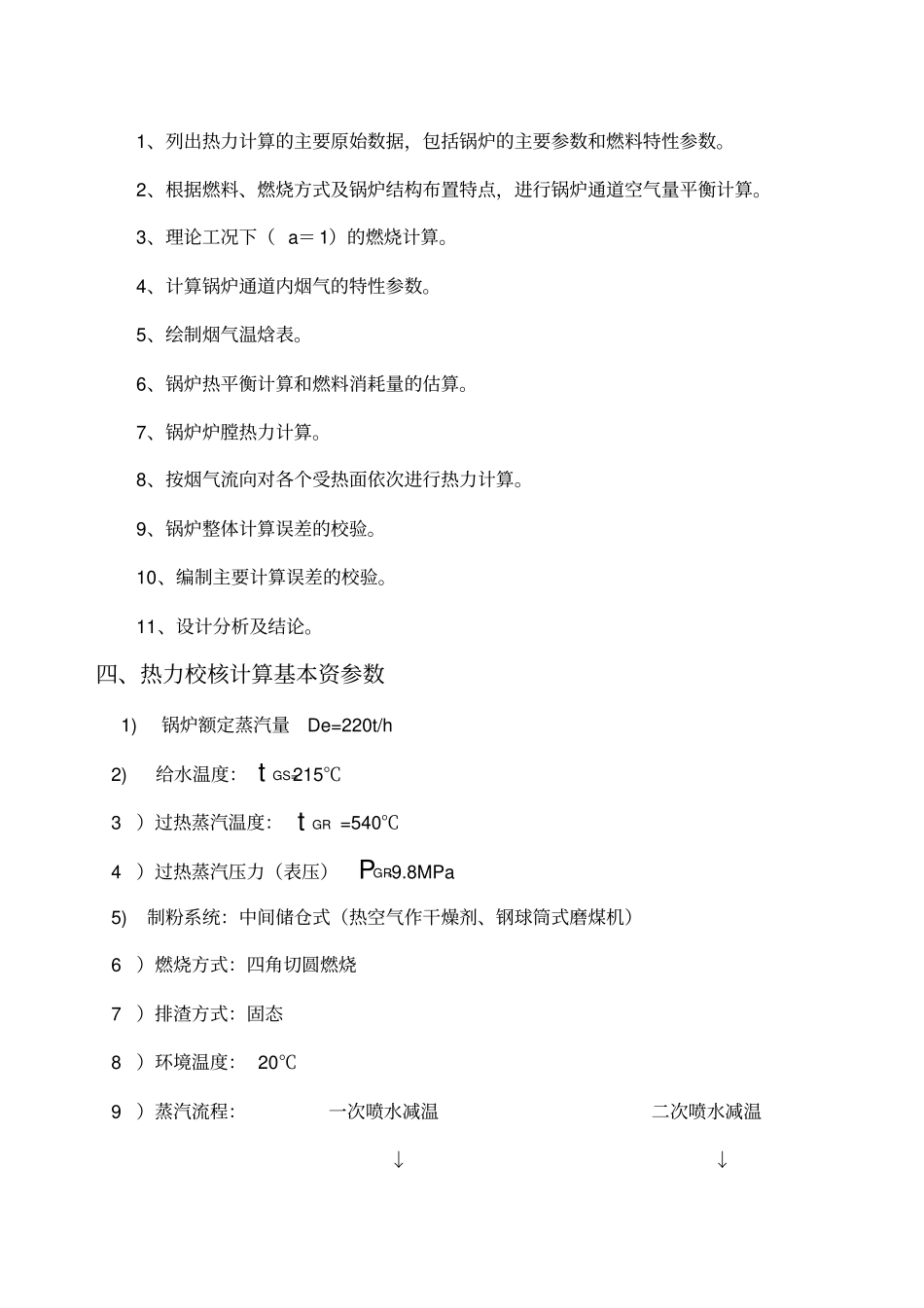

课 程 设 计 说 明 书学生姓名:学 号：学院 :班级 : 题目 : 指导教师：职称 : 指导教师：职称 : 年月日绪论一、锅炉课程设计的目的锅炉课程设计《锅炉原理》课程的重要教学实践环节。通过课程设计来达到以下目的：对锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用热力计算标准方法, 并具有综合考虑锅炉机组设计与布置的初步能力；培养对工程技术问题的严肃认真和负责的态度。二、锅炉校核计算主要内容1、锅炉辅助设计： 这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。2、受热面热力计算： 其中包含为热力计算提供结构数据的各受热面的结构计算。3、计算数据的分析：这部分内容往往是鉴定设计质量等的主要数据。三、整体校核热力计算过程顺序1、列出热力计算的主要原始数据，包括锅炉的主要参数和燃料特性参数。2、根据燃料、燃烧方式及锅炉结构布置特点，进行锅炉通道空气量平衡计算。3、理论工况下（ a＝ 1）的燃烧计算。4、计算锅炉通道内烟气的特性参数。5、绘制烟气温焓表。6、锅炉热平衡计算和燃料消耗量的估算。7、锅炉炉膛热力计算。8、按烟气流向对各个受热面依次进行热力计算。9、锅炉整体计算误差的校验。10、编制主要计算误差的校验。11、设计分析及结论。四、热力校核计算基本资参数1) 锅炉额定蒸汽量De=220t/h 2) 给水温度： t GS=215℃ 3）过热蒸汽温度： t GR =540℃ 4）过热蒸汽压力（表压） PGR=9.8MPa 5)制粉系统：中间储仓式（热空气作干燥剂、钢球筒式磨煤机） 6）燃烧方式：四角切圆燃烧 7）排渣方式：固态 8）环境温度： 20℃ 9）蒸汽流程：一次喷水减温二次喷水减温↓↓汽包→顶棚管→低温对流过热器→屏式过热器→高温对流过热器冷段→高温对流过热器热段→汽轮机10）烟气流程：炉膛→屏式过热器→高温对流过热器→低温对流过热器→高温省煤器→高温空预器→低温省煤器→低温空预器五、燃料特性：（1）燃料名称：（2）煤的收到基成分水分灰分碳氢氧氮硫收到基低位发热干燥无灰空气干燥可磨性系变形温度软化温度融化温度漏风系数和过量空气系数（3）确定锅炉的基本结构采用单锅筒∏型布置，上升烟道为燃烧室及凝渣管。水平烟道布置两级悬挂对流过热器。布置两级省煤器及两级管式空气预热器。整个炉膛全部布满水冷壁，炉膛出口凝渣管簇由锅炉后墙水冷壁延伸而成，在炉膛出口处采用由后墙水冷壁延伸构成的折焰角，以使烟气...
