锅炉转动机械设备单机分部试运方案

锅炉转动机械设备单机分部试运方案_第1页
1/16

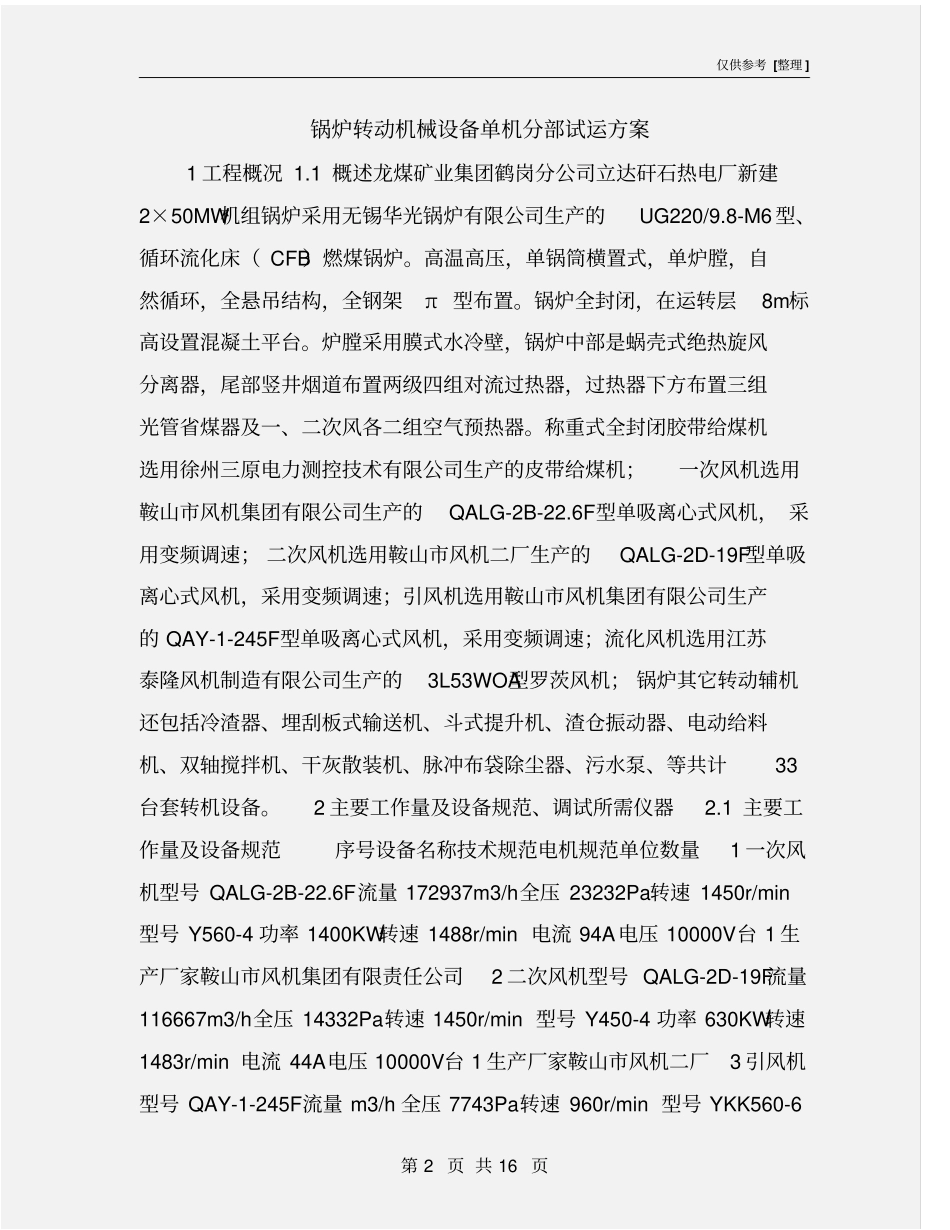

锅炉转动机械设备单机分部试运方案_第2页
2/16
锅炉转动机械设备单机分部试运方案_第3页
3/16
仅供参考 [整理 ] 第 1 页 共 16 页安全管理文书锅炉转动机械设备单机分部试运方案日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 16 页锅炉转动机械设备单机分部试运方案1 工程概况 1.1 概述龙煤矿业集团鹤岗分公司立达矸石热电厂新建2×50MW机组锅炉采用无锡华光锅炉有限公司生产的UG220/9.8-M6 型、循环流化床( CFB)燃煤锅炉。高温高压,单锅筒横置式,单炉膛,自然循环,全悬吊结构,全钢架π 型布置。锅炉全封闭,在运转层8m标高设置混凝土平台。炉膛采用膜式水冷壁,锅炉中部是蜗壳式绝热旋风分离器,尾部竖井烟道布置两级四组对流过热器,过热器下方布置三组光管省煤器及一、二次风各二组空气预热器。称重式全封闭胶带给煤机选用徐州三原电力测控技术有限公司生产的皮带给煤机;一次风机选用鞍山市风机集团有限公司生产的QALG-2B-22.6F型单吸离心式风机, 采用变频调速; 二次风机选用鞍山市风机二厂生产的QALG-2D-19F型单吸离心式风机,采用变频调速;引风机选用鞍山市风机集团有限公司生产的 QAY-1-245F型单吸离心式风机,采用变频调速;流化风机选用江苏泰隆风机制造有限公司生产的3L53WOA型罗茨风机; 锅炉其它转动辅机还包括冷渣器、埋刮板式输送机、斗式提升机、渣仓振动器、电动给料机、双轴搅拌机、干灰散装机、脉冲布袋除尘器、污水泵、等共计33台套转机设备。2 主要工作量及设备规范、调试所需仪器2.1 主要工作量及设备规范序号设备名称技术规范电机规范单位数量1 一次风机型号 QALG-2B-22.6F流量 172937m3/h全压 23232Pa转速 1450r/min型号 Y560-4 功率 1400KW转速 1488r/min 电流 94A电压 10000V台 1 生产厂家鞍山市风机集团有限责任公司2 二次风机型号 QALG-2D-19F流量116667m3/h全压 14332Pa转速 1450r/min 型号 Y450-4 功率 630KW转速1483r/min 电流 44A电压 10000V台 1 生产厂家鞍山市风机二厂3 引风机型号 QAY-1-245F流量 m3/h 全压 7743Pa转速 960r/min 型号 YKK560-6仅供参考 [整理 ] 第 3 页 共 16 页功率 1000KW转速 992r/min 电流 70A电压 10000V台 2 生产厂家鞍山市风机集团有限责任公司4 高压流化风机型号3L53WOA流量 40.1m3/min升压 58.8KPa转速 1480r/min 型号 Y2-280S-4 功率 75KW转速 1480r/min电流 140A电压 380V台 3 生产厂家江苏泰隆风机制造有限公司5 称重式胶带给煤...
