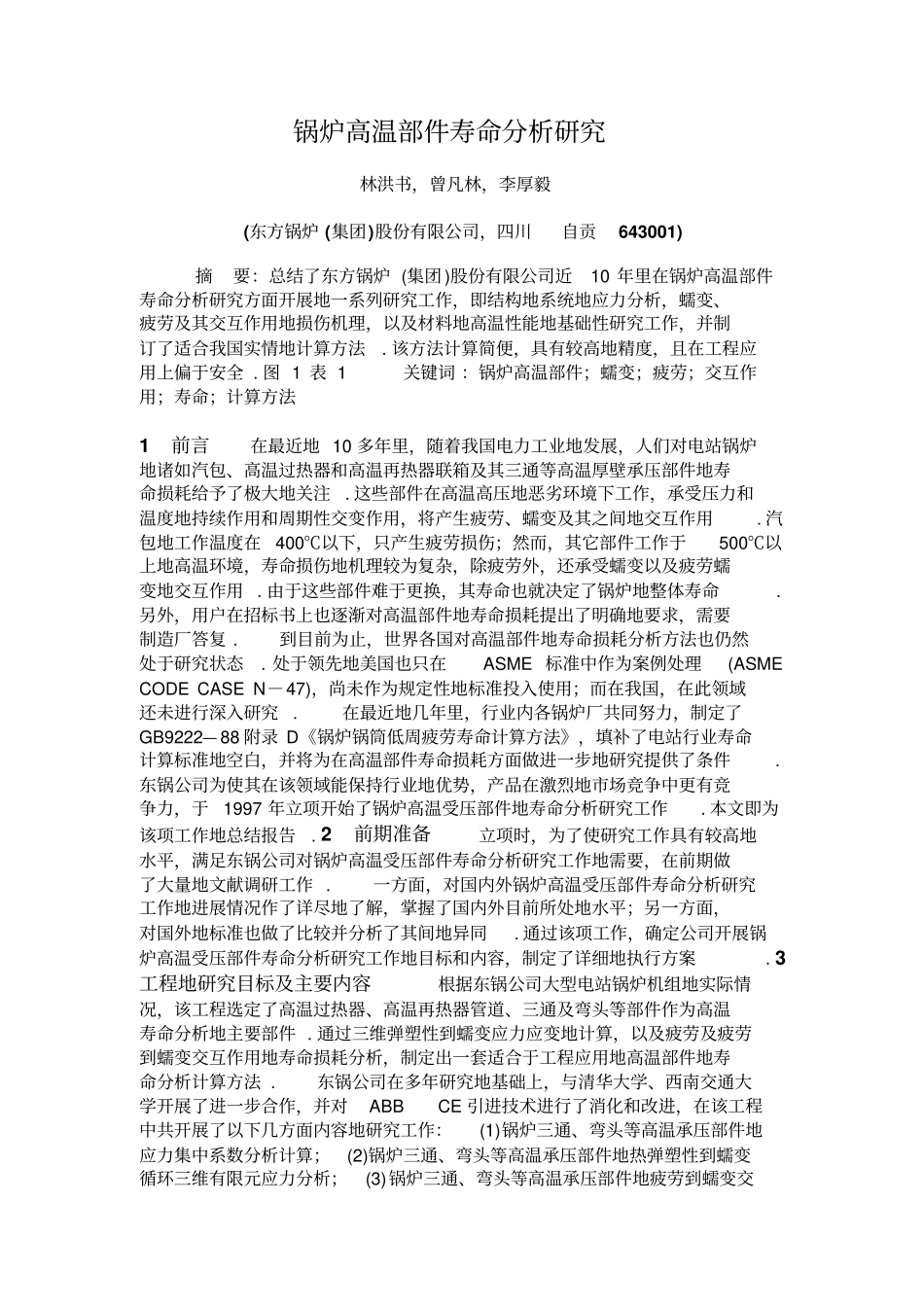

锅炉高温部件寿命分析研究林洪书，曾凡林，李厚毅(东方锅炉 (集团)股份有限公司，四川自贡643001)摘要：总结了东方锅炉 (集团 )股份有限公司近10 年里在锅炉高温部件寿命分析研究方面开展地一系列研究工作，即结构地系统地应力分析，蠕变、疲劳及其交互作用地损伤机理，以及材料地高温性能地基础性研究工作，并制订了适合我国实情地计算方法. 该方法计算简便，具有较高地精度，且在工程应用上偏于安全 . 图 1 表 1关键词 ：锅炉高温部件；蠕变；疲劳；交互作用；寿命；计算方法1前言在最近地 10 多年里，随着我国电力工业地发展，人们对电站锅炉地诸如汽包、高温过热器和高温再热器联箱及其三通等高温厚壁承压部件地寿命损耗给予了极大地关注. 这些部件在高温高压地恶劣环境下工作，承受压力和温度地持续作用和周期性交变作用，将产生疲劳、蠕变及其之间地交互作用. 汽包地工作温度在400℃以下，只产生疲劳损伤；然而，其它部件工作于500℃以上地高温环境，寿命损伤地机理较为复杂，除疲劳外，还承受蠕变以及疲劳蠕变地交互作用 . 由于这些部件难于更换，其寿命也就决定了锅炉地整体寿命. 另外，用户在招标书上也逐渐对高温部件地寿命损耗提出了明确地要求，需要制造厂答复 . 到目前为止，世界各国对高温部件地寿命损耗分析方法也仍然处于研究状态. 处于领先地美国也只在ASME 标准中作为案例处理(ASME CODE CASE N－47)，尚未作为规定性地标准投入使用；而在我国，在此领域还未进行深入研究. 在最近地几年里，行业内各锅炉厂共同努力，制定了GB9222— 88 附录 D《锅炉锅筒低周疲劳寿命计算方法》，填补了电站行业寿命计算标准地空白，并将为在高温部件寿命损耗方面做进一步地研究提供了条件. 东锅公司为使其在该领域能保持行业地优势，产品在激烈地市场竞争中更有竞争力，于1997 年立项开始了锅炉高温受压部件地寿命分析研究工作. 本文即为该项工作地总结报告. 2前期准备立项时，为了使研究工作具有较高地水平，满足东锅公司对锅炉高温受压部件寿命分析研究工作地需要，在前期做了大量地文献调研工作 . 一方面，对国内外锅炉高温受压部件寿命分析研究工作地进展情况作了详尽地了解，掌握了国内外目前所处地水平；另一方面，对国外地标准也做了比较并分析了其间地异同. 通过该项工作，确定公司开展锅炉高温受压部件寿命分析研究工作地目标和内容，制定了详细地执行方案. 3工程地研究目标及主要内容根据东锅公...
