锯齿波发生器

锯齿波发生器_第1页
1/15
锯齿波发生器_第2页
2/15
锯齿波发生器_第3页
3/15

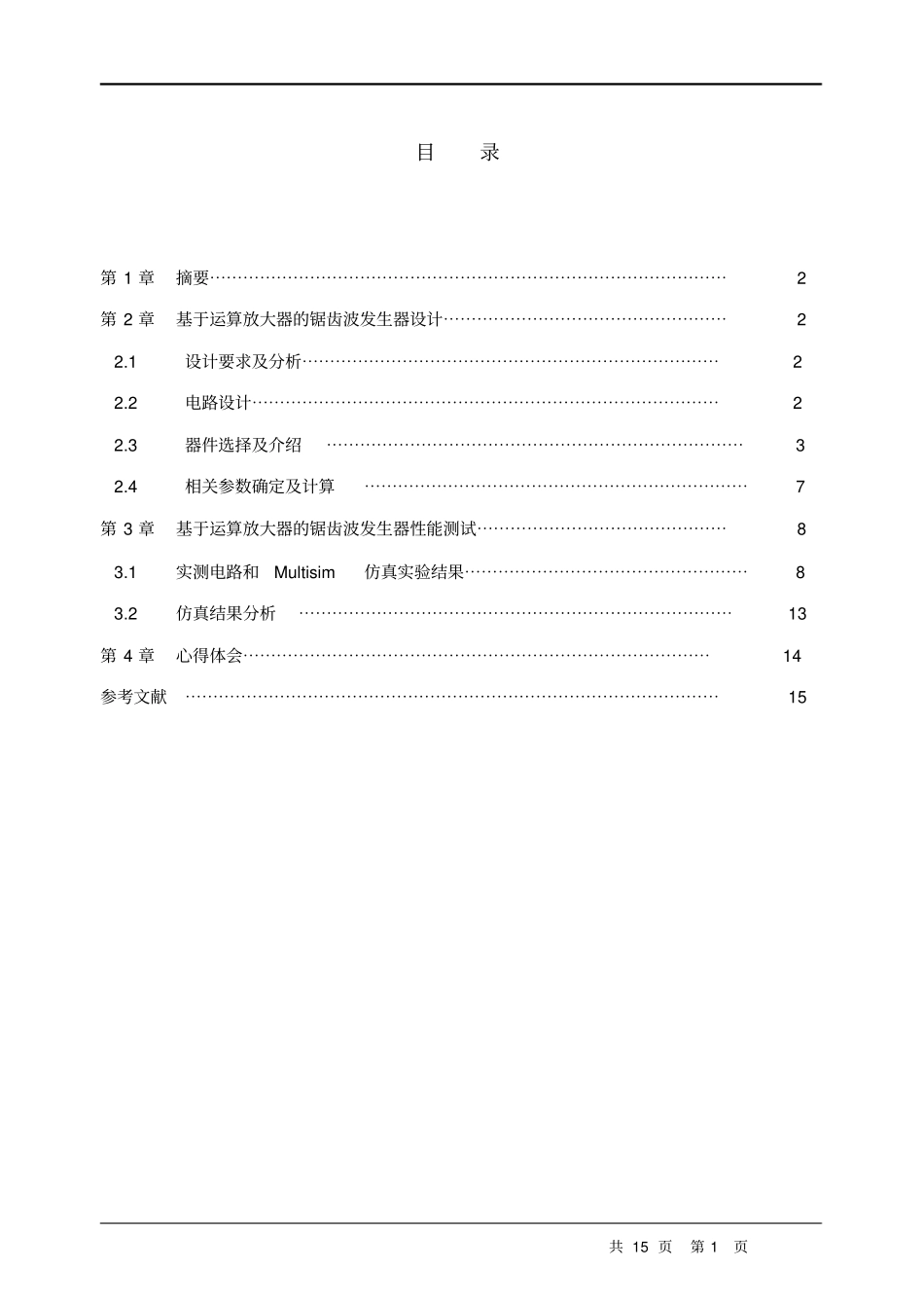

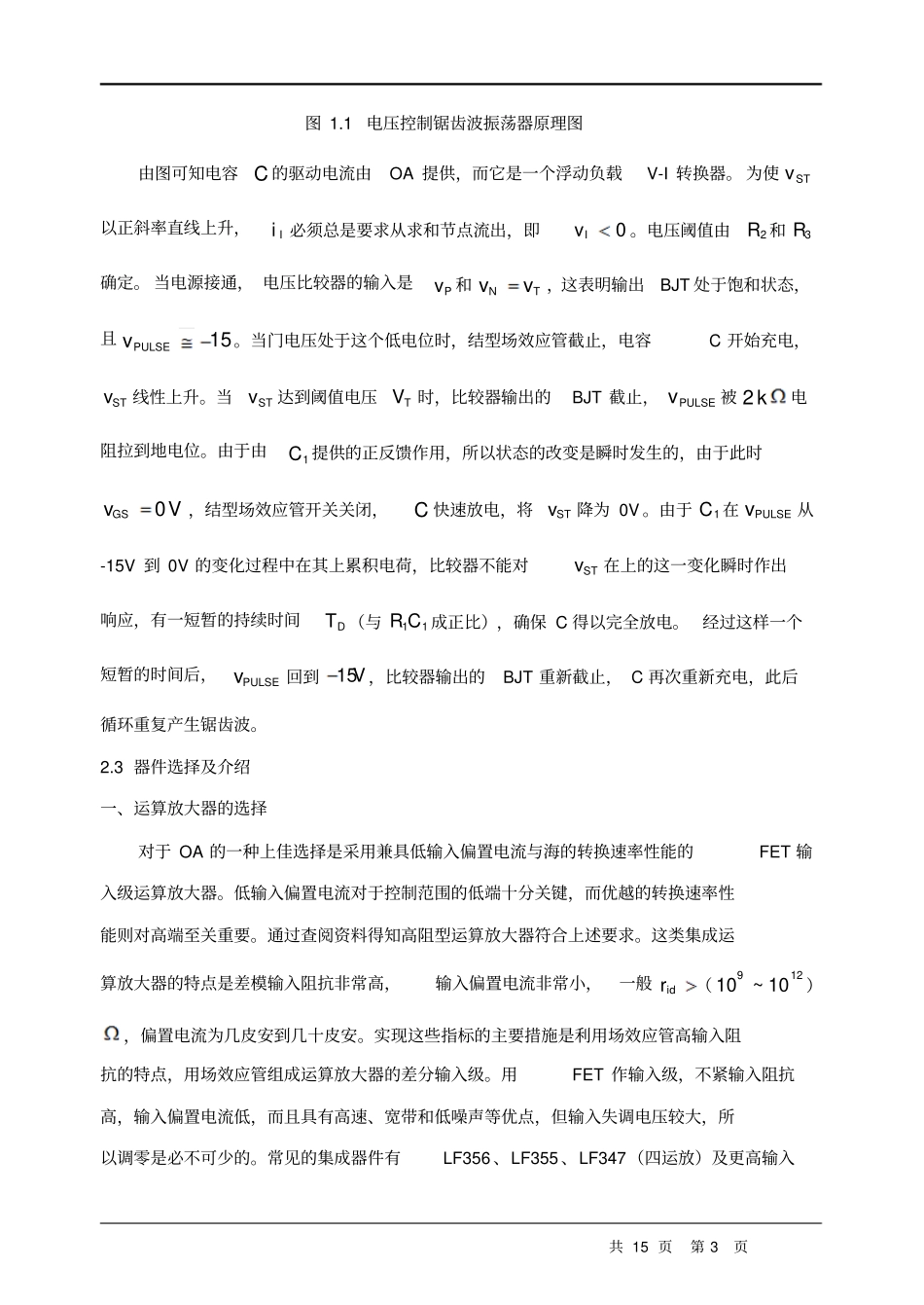

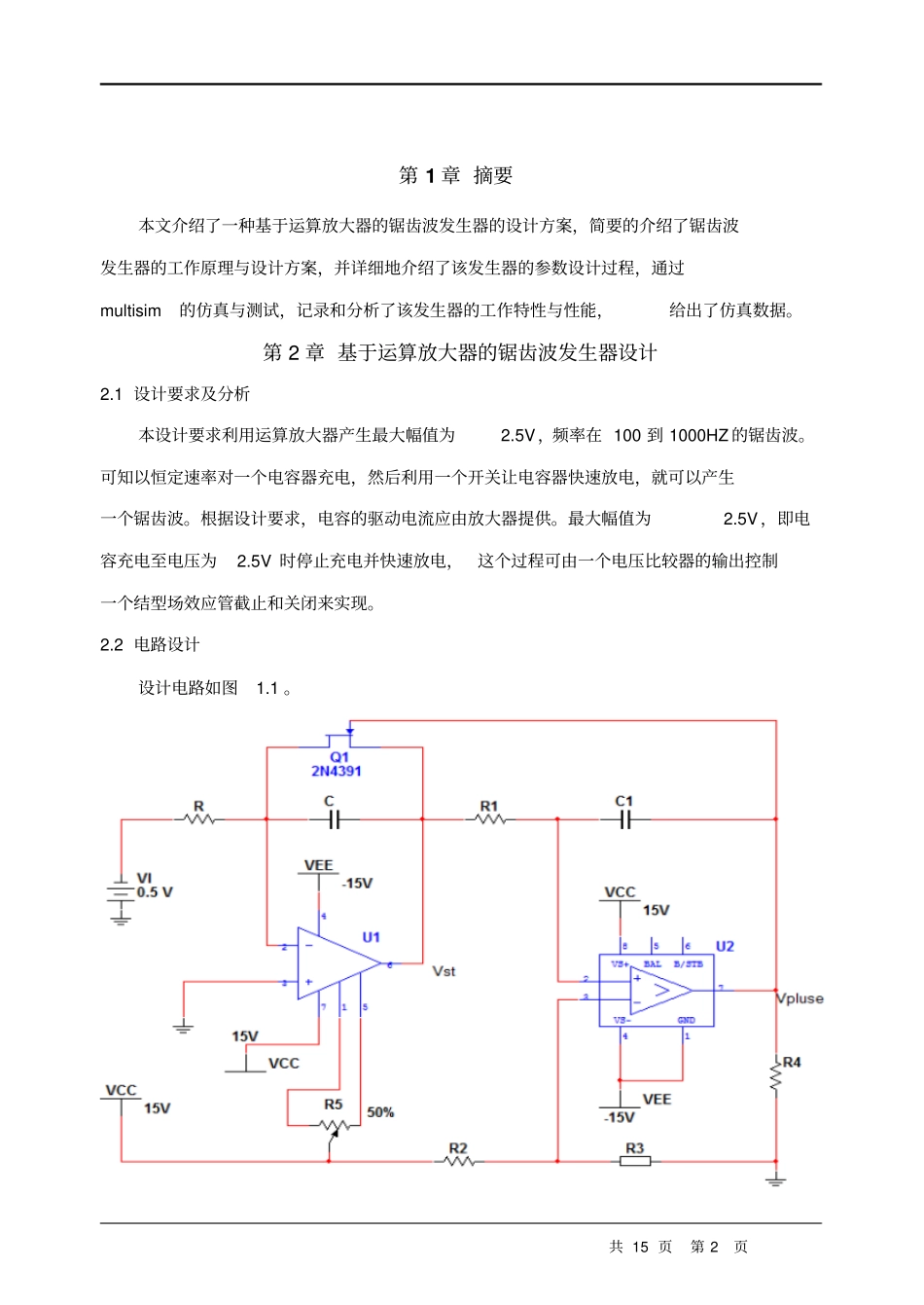

共 15 页第 1 页目录第 1 章摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第 2 章基于运算放大器的锯齿波发生器设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2.1 设计要求及分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 2.2 电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 2.3 器件选择及介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2.4 相关参数确定及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第 3 章基于运算放大器的锯齿波发生器性能测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.1 实测电路和 Multisim 仿真实验结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.2 仿真结果分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 第 4 章心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 共 15 页第 2 页第 1 章 摘要本文介绍了一种基于运算放大器的锯齿波发生器的设计方案,简要的介绍了锯齿波发生器的工作原理与设计方案,并详细地介绍了该发生器的参数设计过程,通过multisim的仿真与测试,记录和分析了该发生器的工作特性与性能,给出了仿真数据。第 2 章 基于运算放大器的锯齿波发生器设计2.1 设计要求及分析本设计要求利用运算放大器产生最大幅值为2.5V,频率在 100 到 1000HZ 的锯齿波。可知以恒定速率对一个电容器充电,然后利用一个开关让电容器快速放电,就可以产生一个锯齿波。根据设计要求,电容的驱动电流应由放大器提供。最大幅值为2.5V,即电容充电至电压为2.5V 时停止充电并快速放电,这个过程可由一个电压比较器的输出控制一个结型场效应管截止和关闭来实现。2.2 电路设计设计电路如图1.1 。共 15 页第 3 页图 1.1 电压控制锯齿波振荡器原理图由图可知电容 C 的驱动电流由OA 提供,而它是一个浮动负载V-I 转换器。 为使STv以正斜率直线上升,Ii必须总是要求从求和节点流出,即0Iv。电压阈值由2R 和3R确定。 当电源接通, 电压比较器的输入是Pv 和TNvv,这表明输出BJT 处于饱和状态,且15PULSEv。当门电压处于这个低电位时,结型场效应管截止,电容C 开始充电,STv线性上升。当STv达到阈值电压TV 时,比较器输出的BJT 截止,PULSEv被k2电阻拉到地电位。由于由1C...
