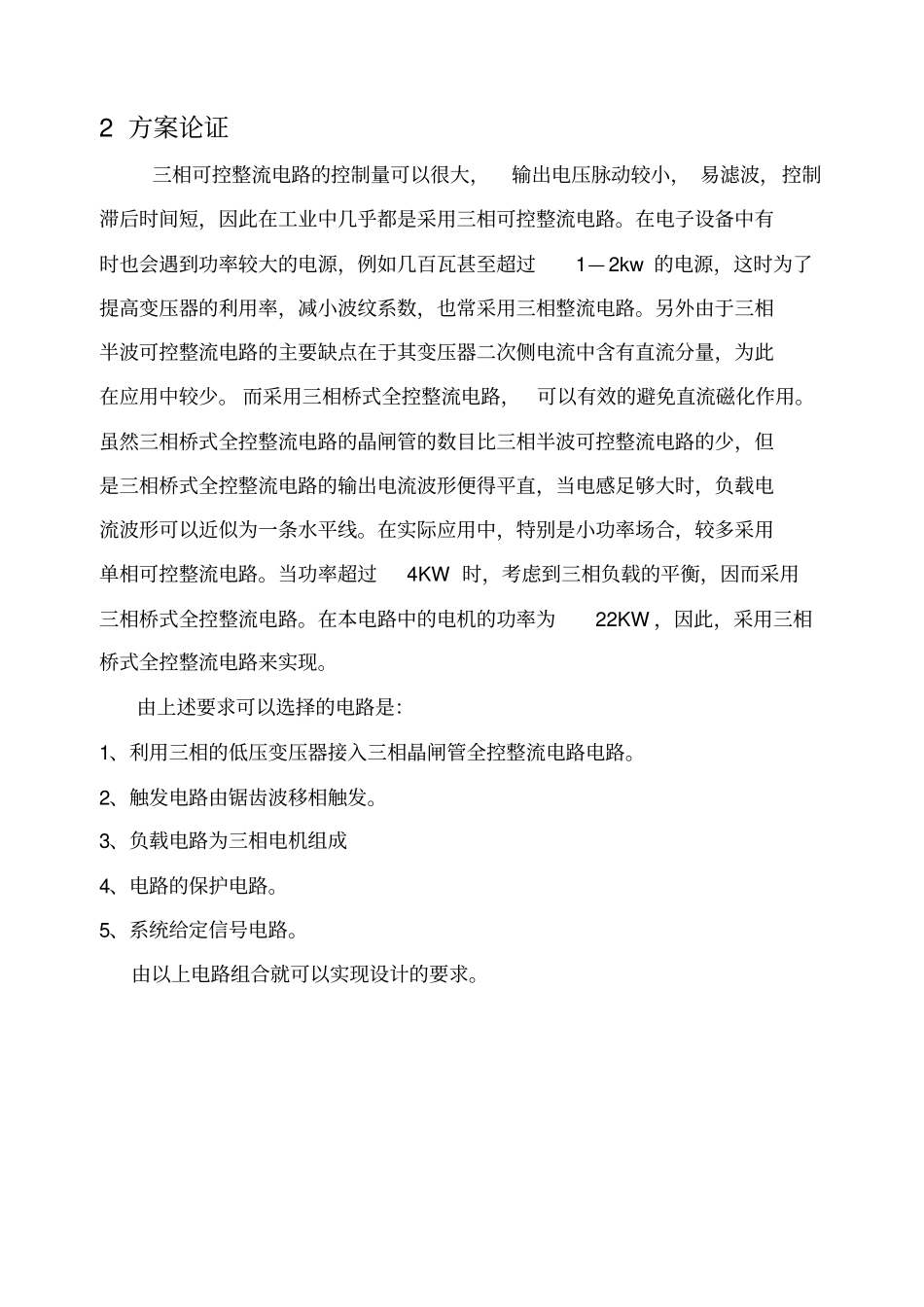

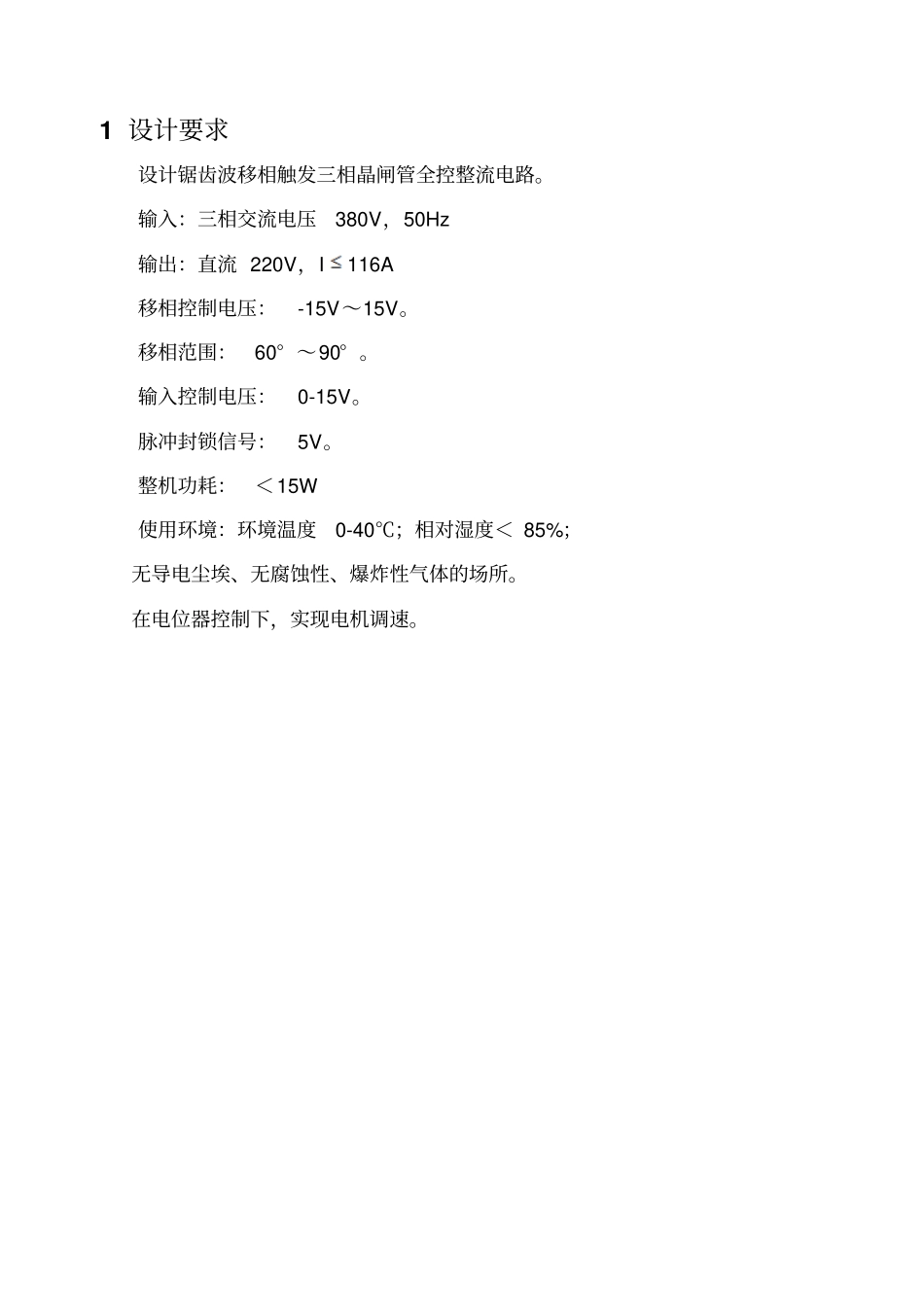

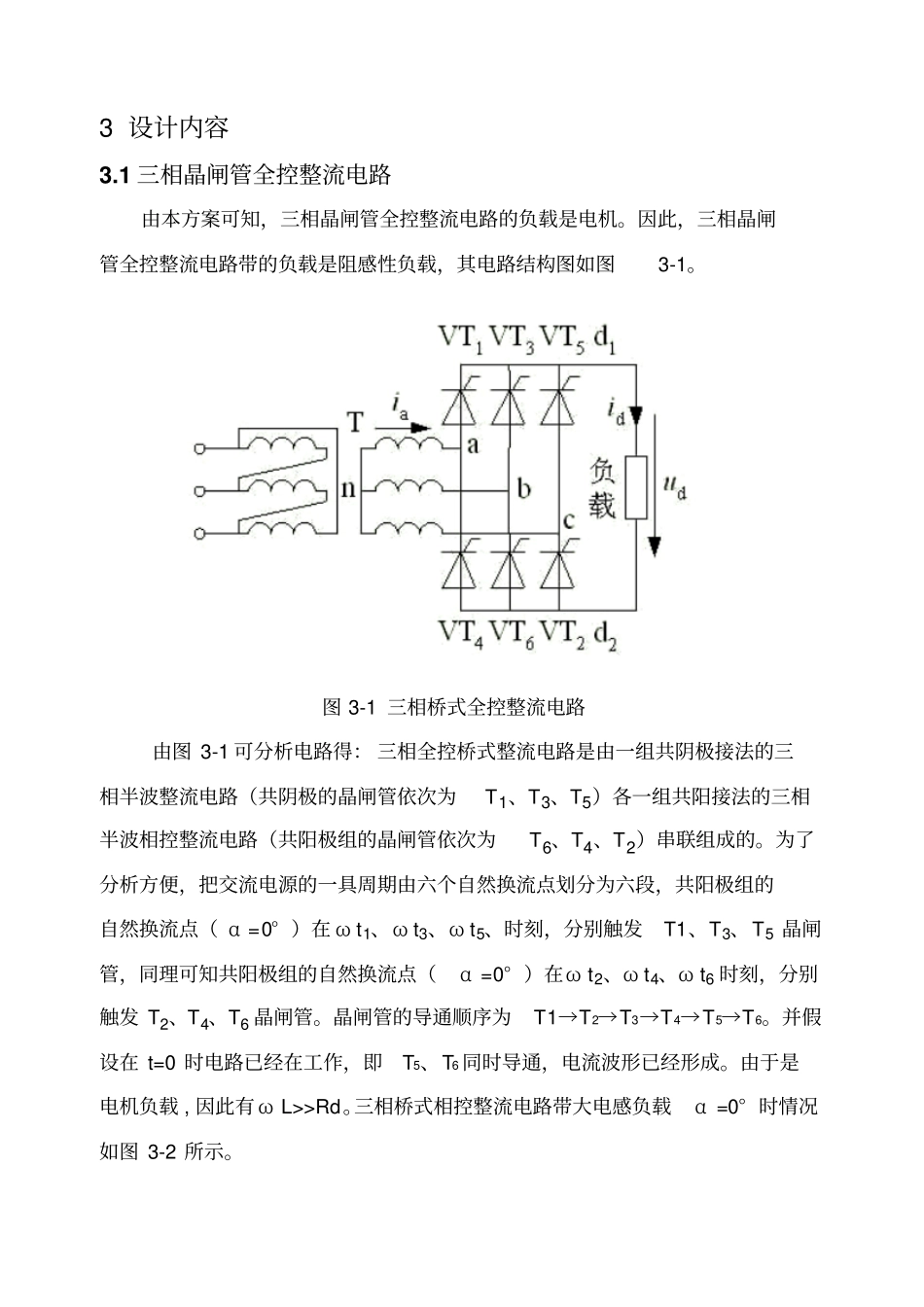

1 设计要求设计锯齿波移相触发三相晶闸管全控整流电路。输入：三相交流电压380V，50Hz 输出：直流 220V，I116A 移相控制电压：-15V～15V。移相范围：60° ～90° 。输入控制电压：0-15V。脉冲封锁信号：5V。整机功耗：＜15W 使用环境：环境温度0-40℃；相对湿度＜ 85%；无导电尘埃、无腐蚀性、爆炸性气体的场所。在电位器控制下，实现电机调速。2 方案论证三相可控整流电路的控制量可以很大，输出电压脉动较小， 易滤波，控制滞后时间短，因此在工业中几乎都是采用三相可控整流电路。在电子设备中有时也会遇到功率较大的电源，例如几百瓦甚至超过1— 2kw 的电源，这时为了提高变压器的利用率，减小波纹系数，也常采用三相整流电路。另外由于三相半波可控整流电路的主要缺点在于其变压器二次侧电流中含有直流分量，为此在应用中较少。 而采用三相桥式全控整流电路，可以有效的避免直流磁化作用。虽然三相桥式全控整流电路的晶闸管的数目比三相半波可控整流电路的少，但是三相桥式全控整流电路的输出电流波形便得平直，当电感足够大时，负载电流波形可以近似为一条水平线。在实际应用中，特别是小功率场合，较多采用单相可控整流电路。当功率超过4KW 时，考虑到三相负载的平衡，因而采用三相桥式全控整流电路。在本电路中的电机的功率为22KW ，因此，采用三相桥式全控整流电路来实现。由上述要求可以选择的电路是：1、利用三相的低压变压器接入三相晶闸管全控整流电路电路。2、触发电路由锯齿波移相触发。3、负载电路为三相电机组成4、电路的保护电路。5、系统给定信号电路。由以上电路组合就可以实现设计的要求。3 设计内容3.1 三相晶闸管全控整流电路由本方案可知，三相晶闸管全控整流电路的负载是电机。因此，三相晶闸管全控整流电路带的负载是阻感性负载，其电路结构图如图3-1。图 3-1 三相桥式全控整流电路由图 3-1 可分析电路得： 三相全控桥式整流电路是由一组共阴极接法的三相半波整流电路（共阴极的晶闸管依次为T1、T3、T5）各一组共阳接法的三相半波相控整流电路（共阳极组的晶闸管依次为T6、T4、T2）串联组成的。为了分析方便，把交流电源的一具周期由六个自然换流点划分为六段，共阳极组的自然换流点（ α =0° ）在 ω t1、ω t3、ω t5、时刻，分别触发T1、T3、T5 晶闸管，同理可知共阳极组的自然换流点（α =0° ）在ω t2、ω t4、ω t6 时刻，分别触发 T2、T4、T6 晶闸管。晶闸管的导通顺序...
