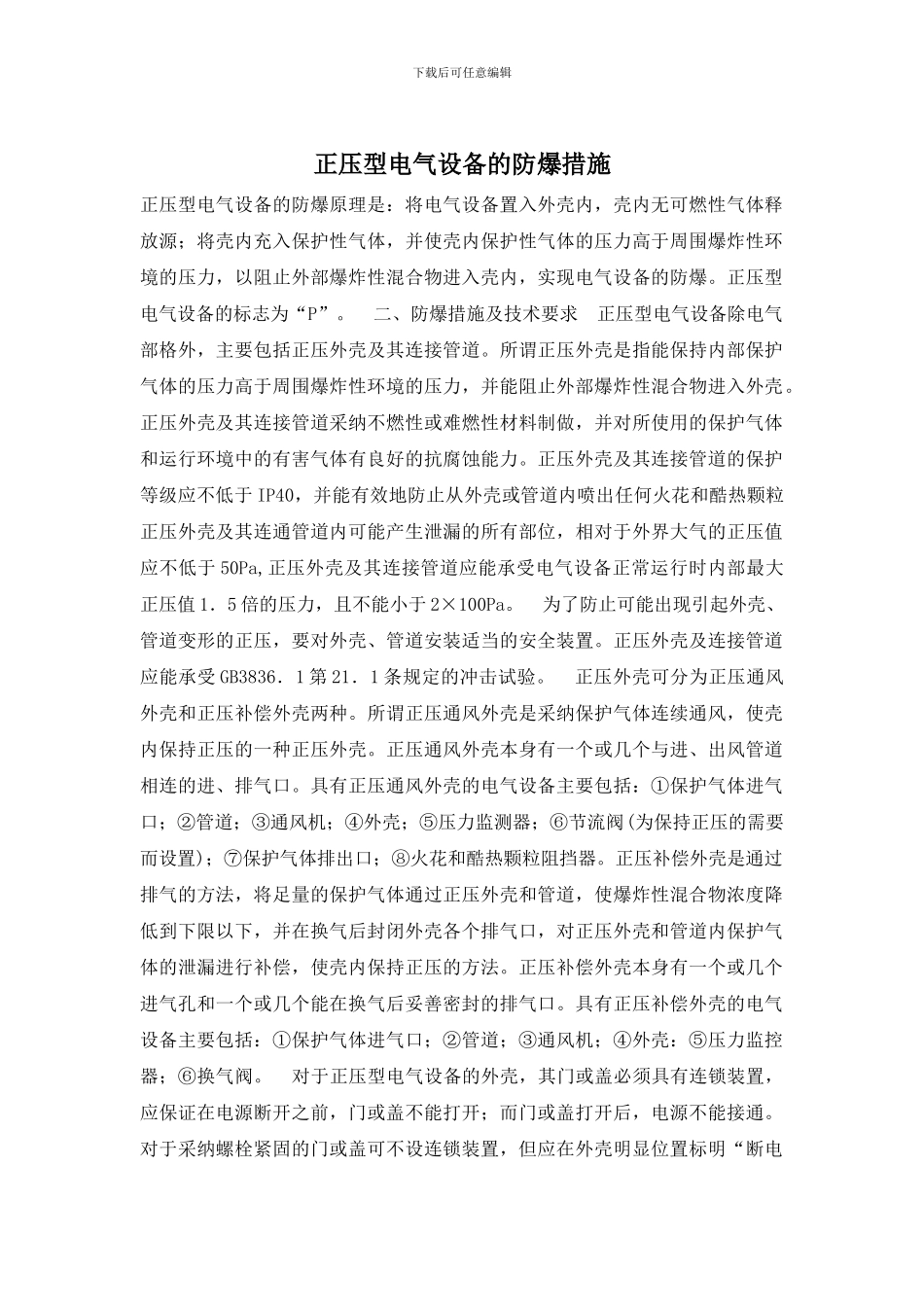

正压型电气设备的防爆措施_第1页
1/2

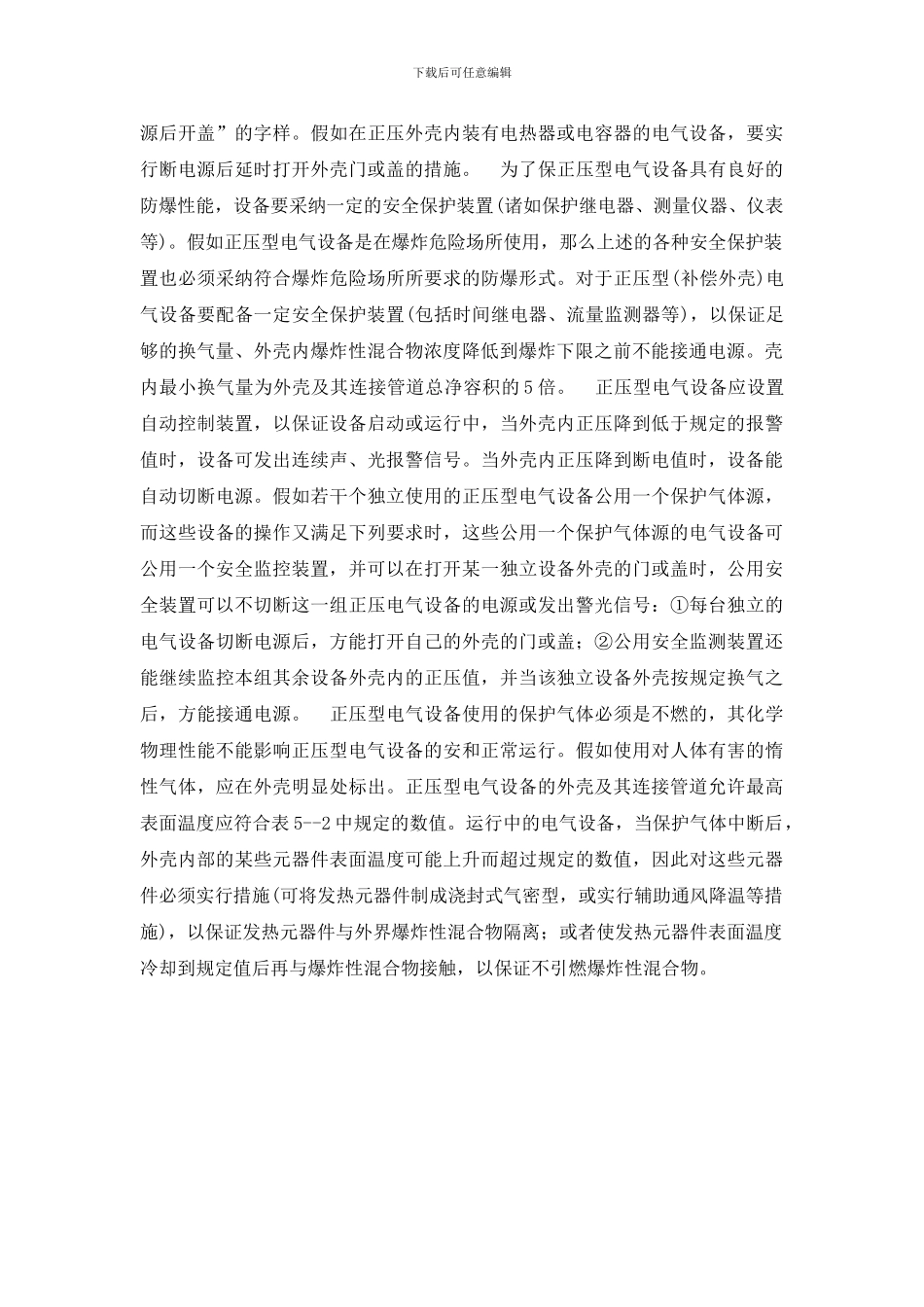

正压型电气设备的防爆措施_第2页
2/2
下载后可任意编辑正压型电气设备的防爆措施正压型电气设备的防爆原理是:将电气设备置入外壳内,壳内无可燃性气体释放源;将壳内充入保护性气体,并使壳内保护性气体的压力高于周围爆炸性环境的压力,以阻止外部爆炸性混合物进入壳内,实现电气设备的防爆。正压型电气设备的标志为“P”。 二、防爆措施及技术要求 正压型电气设备除电气部格外,主要包括正压外壳及其连接管道。所谓正压外壳是指能保持内部保护气体的压力高于周围爆炸性环境的压力,并能阻止外部爆炸性混合物进入外壳。正压外壳及其连接管道采纳不燃性或难燃性材料制做,并对所使用的保护气体和运行环境中的有害气体有良好的抗腐蚀能力。正压外壳及其连接管道的保护等级应不低于 IP40,并能有效地防止从外壳或管道内喷出任何火花和酷热颗粒正压外壳及其连通管道内可能产生泄漏的所有部位,相对于外界大气的正压值应不低于 50Pa,正压外壳及其连接管道应能承受电气设备正常运行时内部最大正压值 1.5 倍的压力,且不能小于 2×100Pa。 为了防止可能出现引起外壳、管道变形的正压,要对外壳、管道安装适当的安全装置。正压外壳及连接管道应能承受 GB3836.1 第 21.1 条规定的冲击试验。 正压外壳可分为正压通风外壳和正压补偿外壳两种。所谓正压通风外壳是采纳保护气体连续通风,使壳内保持正压的一种正压外壳。正压通风外壳本身有一个或几个与进、出风管道相连的进、排气口。具有正压通风外壳的电气设备主要包括:①保护气体进气口;②管道;③通风机;④外壳;⑤压力监测器;⑥节流阀(为保持正压的需要而设置);⑦保护气体排出口;⑧火花和酷热颗粒阻挡器。正压补偿外壳是通过排气的方法,将足量的保护气体通过正压外壳和管道,使爆炸性混合物浓度降低到下限以下,并在换气后封闭外壳各个排气口,对正压外壳和管道内保护气体的泄漏进行补偿,使壳内保持正压的方法。正压补偿外壳本身有一个或几个进气孔和一个或几个能在换气后妥善密封的排气口。具有正压补偿外壳的电气设备主要包括:①保护气体进气口;②管道;③通风机;④外壳:⑤压力监控器;⑥换气阀。 对于正压型电气设备的外壳,其门或盖必须具有连锁装置,应保证在电源断开之前,门或盖不能打开;而门或盖打开后,电源不能接通。对于采纳螺栓紧固的门或盖可不设连锁装置,但应在外壳明显位置标明“断电下载后可任意编辑源后开盖”的字样。假如在正压外壳内装有电热器或电容器的电气设备,要实行断电源后延时打...
