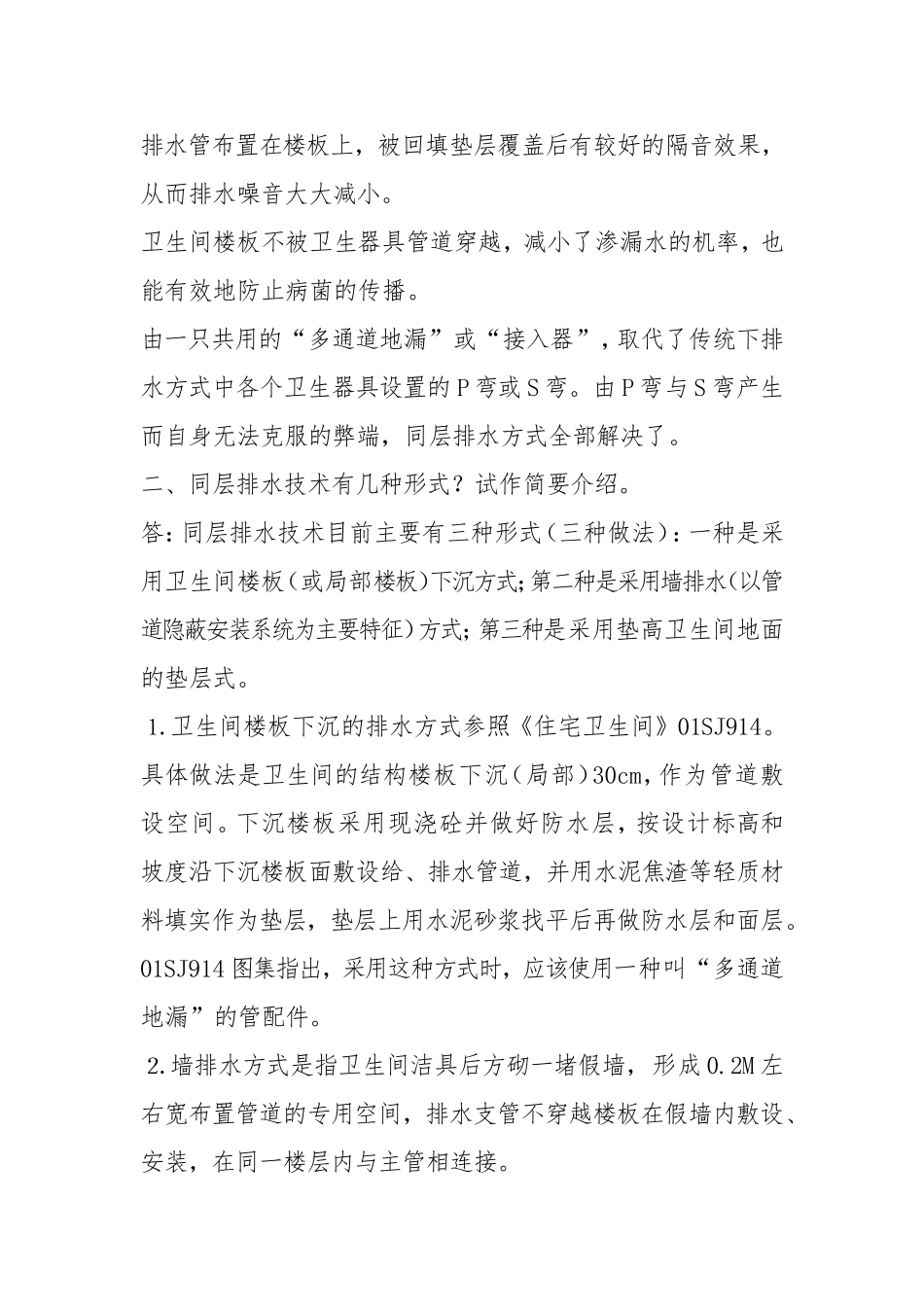

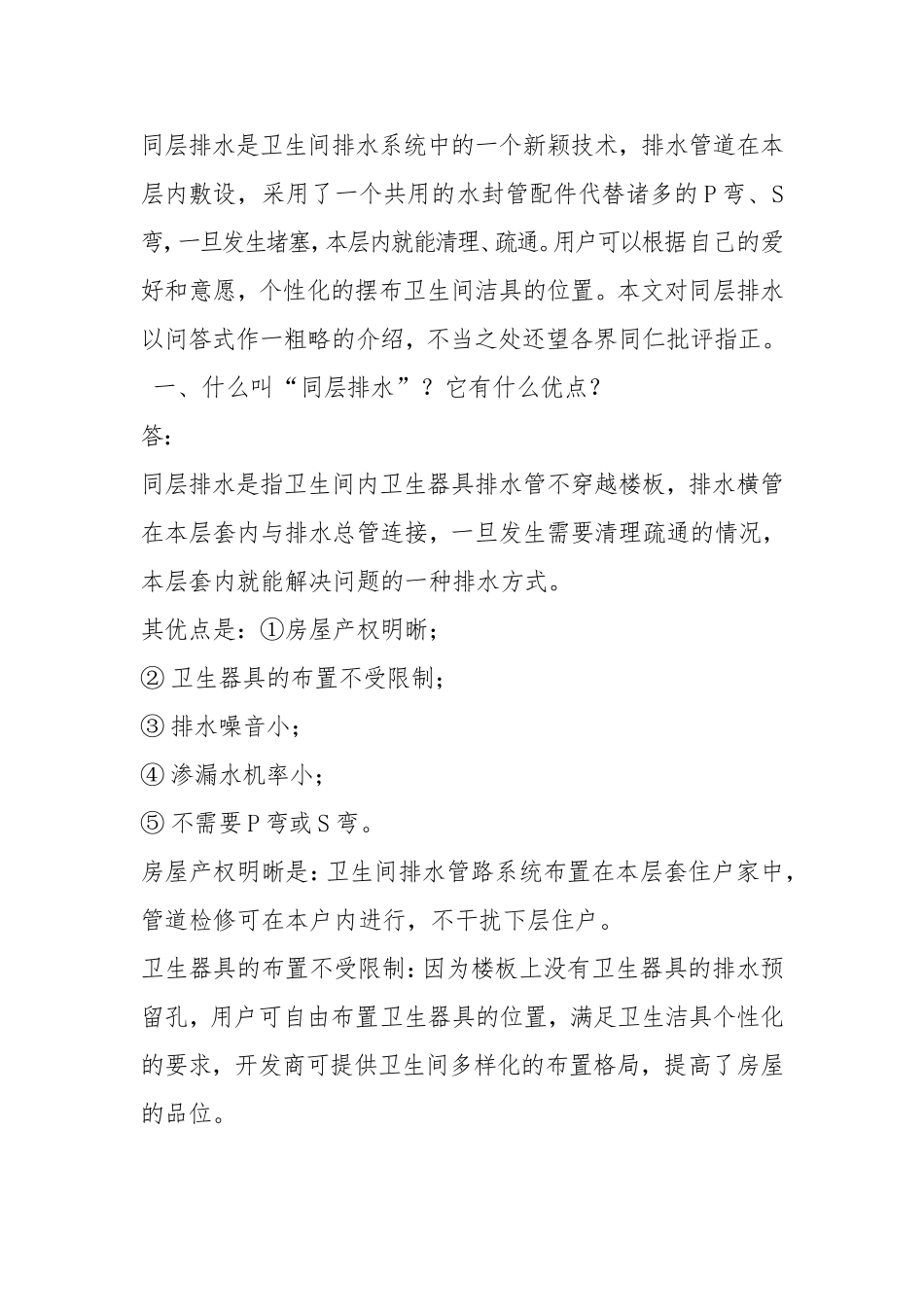

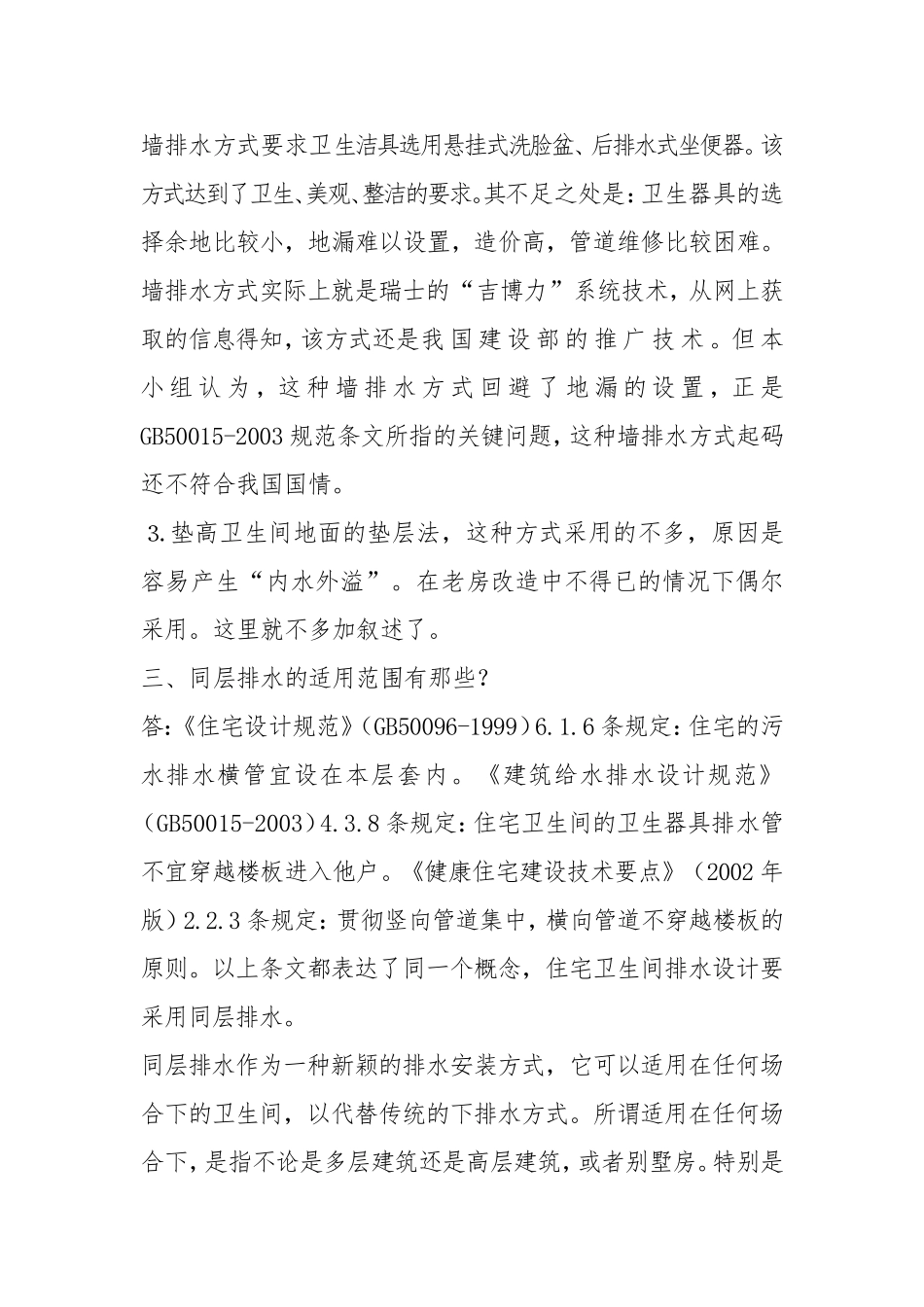

同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，一旦发生堵塞，本层内就能清理、疏通。用户可以根据自己的爱好和意愿，个性化的摆布卫生间洁具的位置。本文对同层排水以问答式作一粗略的介绍，不当之处还望各界同仁批评指正。一、什么叫“同层排水”？它有什么优点？答：同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。其优点是：①房屋产权明晰；②卫生器具的布置不受限制；③排水噪音小；④渗漏水机率小；⑤不需要P弯或S弯。房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。二、同层排水技术有几种形式？试作简要介绍。答：同层排水技术目前主要有三种形式（三种做法）：一种是采用卫生间楼板（或局部楼板）下沉方式；第二种是采用墙排水（以管道隐蔽安装系统为主要特征）方式；第三种是采用垫高卫生间地面的垫层式。⒈卫生间楼板下沉的排水方式参照《住宅卫生间》01SJ914。具体做法是卫生间的结构楼板下沉（局部）30cm，作为管道敷设空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。01SJ914图集指出，采用这种方式时，应该使用一种叫“多通道地漏”的管配件。⒉墙排水方式是指卫生间洁具后方砌一堵假墙，形成0.2M左右宽布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。该方式达到了卫生、美观、整洁的要求。其不足之处是：卫生器具的选择余地比较小，地漏难以设置，造价高，管道维修比较困难。墙排水方式实际上就是瑞士的“吉博力”系统技术，从网上获取的信息得知，该方式还是我国建设部的推广技术。但本小组认为，这种墙排水方式回避了地漏的设置，正是GB50015-2003规范条文所指的关键问题，这种墙排水方式起码还不符合我国国情。⒊垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。在老房改造中不得已的情况下偶尔采用。这里就不多加叙述了。三、同层排水的适用范围有那些？答：《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。《建筑给水排水设计规范》（GB50015-2003）4.3.8条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。《健康住宅建设技术要点》（2002年版）2.2.3条规定：贯彻竖向管道集中，横向管道不穿越楼板的原则。以上条文都表达了同一个概念，住宅卫生间排水设计要采用同层排水。同层排水作为一种新颖的排水安装方式，它可以适用在任何场合下的卫生间，以代替传统的下排水方式。所谓适用在任何场合下，是指不论是多层建筑还是高层建筑，或者别墅房。特别是下层住户或下层房间是卧室、客厅、厨房间，上层布置卫生间的场合，都应该采用同层排水方式。本小组成员监理过的杨岸小区别墅房以及黄山别墅房，这些别墅房的厨房与客厅的上层竟布置了卫生间，在图纸会审时曾向业主与设计人员提出，均未得到采纳。虽然对排水管作了防结露处理，进行了“吊顶”，但其隐患还是存在的。设想一下，这些下排水横管上的P弯与S弯一旦要发生清理与疏通，将是一个什么样的局面？别墅房出现的这种情况，实在是美中不足之处。同层排水技术在欧洲是建...
