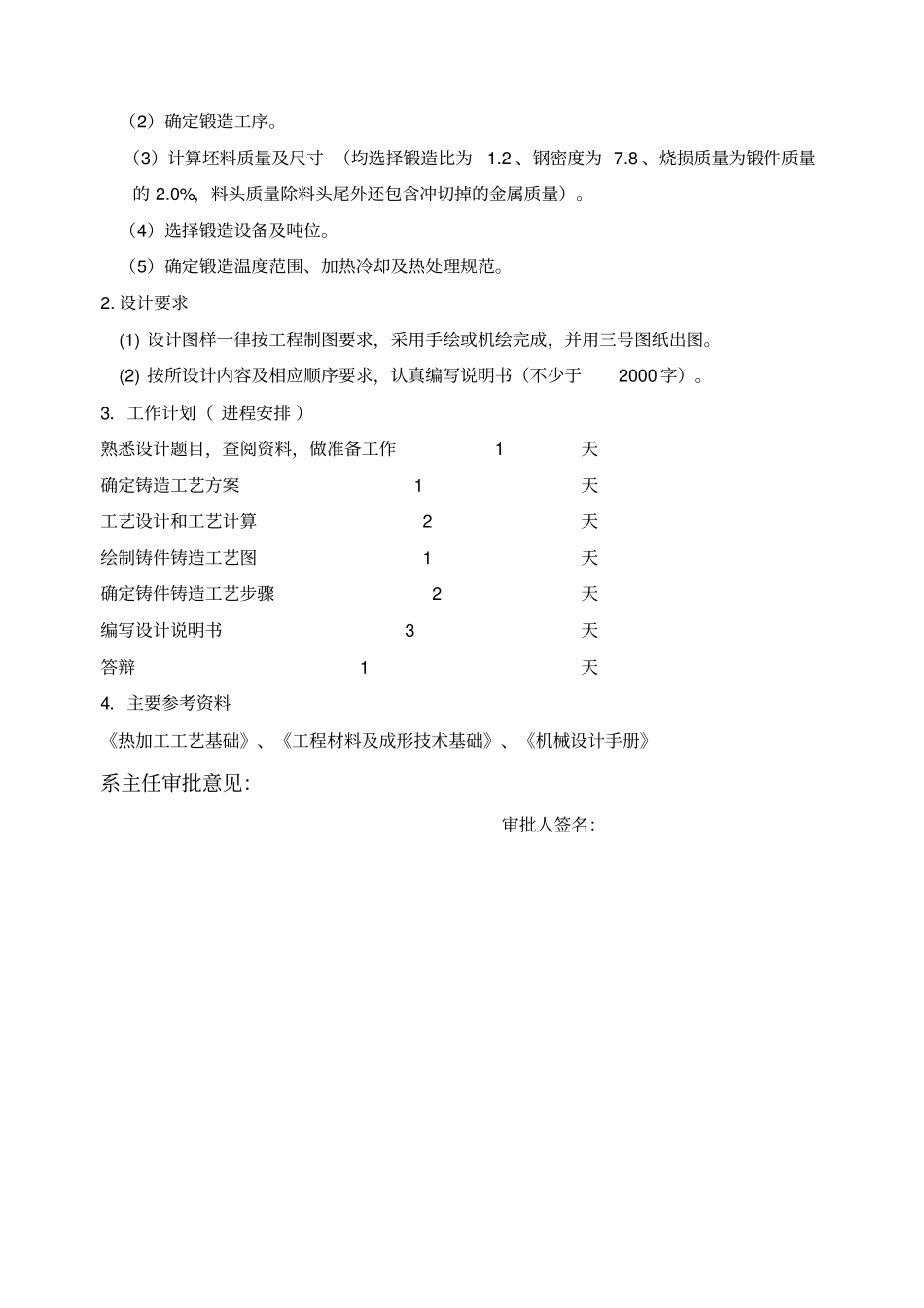

黄河科技学院课程设计说明书题目：阶梯轴锻造工艺设计院系：专业：指导老师：年级：班级：学号：姓名：课程设计时间：黄河科技学院课程设计任务书学院系机械设计制造及其自动化专业级班学号姓名指导教师题目: 阶梯轴锻造工艺设计课程:热加工工艺课程设计课程设计时间：5 月 22 日至 6 月 6 日共 2 周课程设计工作内容与基本要求( 已知技术参数、设计要求、设计任务、工作计划、所需相关资料 ) （纸张不够可加页）1．已知技术参数：阶梯轴零件图2．设计任务与要求（ 完成后需提交的文件和图表等）：1. 设计任务（1）绘制锻件图。（2）确定锻造工序。（3）计算坯料质量及尺寸 （均选择锻造比为1.2 、钢密度为 7.8 、烧损质量为锻件质量的 2.0%，料头质量除料头尾外还包含冲切掉的金属质量）。（4）选择锻造设备及吨位。（5）确定锻造温度范围、加热冷却及热处理规范。2. 设计要求(1) 设计图样一律按工程制图要求，采用手绘或机绘完成，并用三号图纸出图。(2) 按所设计内容及相应顺序要求，认真编写说明书（不少于2000 字）。3．工作计划（ 进程安排 ）熟悉设计题目，查阅资料，做准备工作 1天确定铸造工艺方案 1天工艺设计和工艺计算 2天绘制铸件铸造工艺图 1天确定铸件铸造工艺步骤 2天编写设计说明书 3天答辩 1天4．主要参考资料《热加工工艺基础》、《工程材料及成形技术基础》、《机械设计手册》系主任审批意见：审批人签名：设计说明书摘要本文主要分析了阶梯轴的结构并根据其结构特点确定了它的锻造工艺。确定阶梯轴的锻造工艺过程主要包括绘制锻件图、确定变形工艺及锻造比、确定毛皮质量和尺寸、选定锻造设备、确定锻造温度及规范和制作锻件工艺卡。由于阶梯轴的结构简单在综合考虑过其经济性、工艺性和使用性后, 将其设计为 4 部分即将 Φ 100 作为一部分 , 将Φ 60 和Φ 54 作为一部，分将 Φ 40 作为一部分，将剩下的作为一部分, 选用自由锻。由于锻件比较简单，故不需要设置余块。通过查表和计算确定其锻造公差、锻造比、和烧损率以及锻造设备选用0.4t自由锻锤。关键词 ：自由锻、锻造比、锻造工艺、加工余块、锻造公差Design Book Summary This paper mainly analyzes the structure and the stepped shaft forging process it was determined according to its structural characteristics. Determination of forging process of stepped shaft incl...
