陶粒混凝土屋面应用技术指导

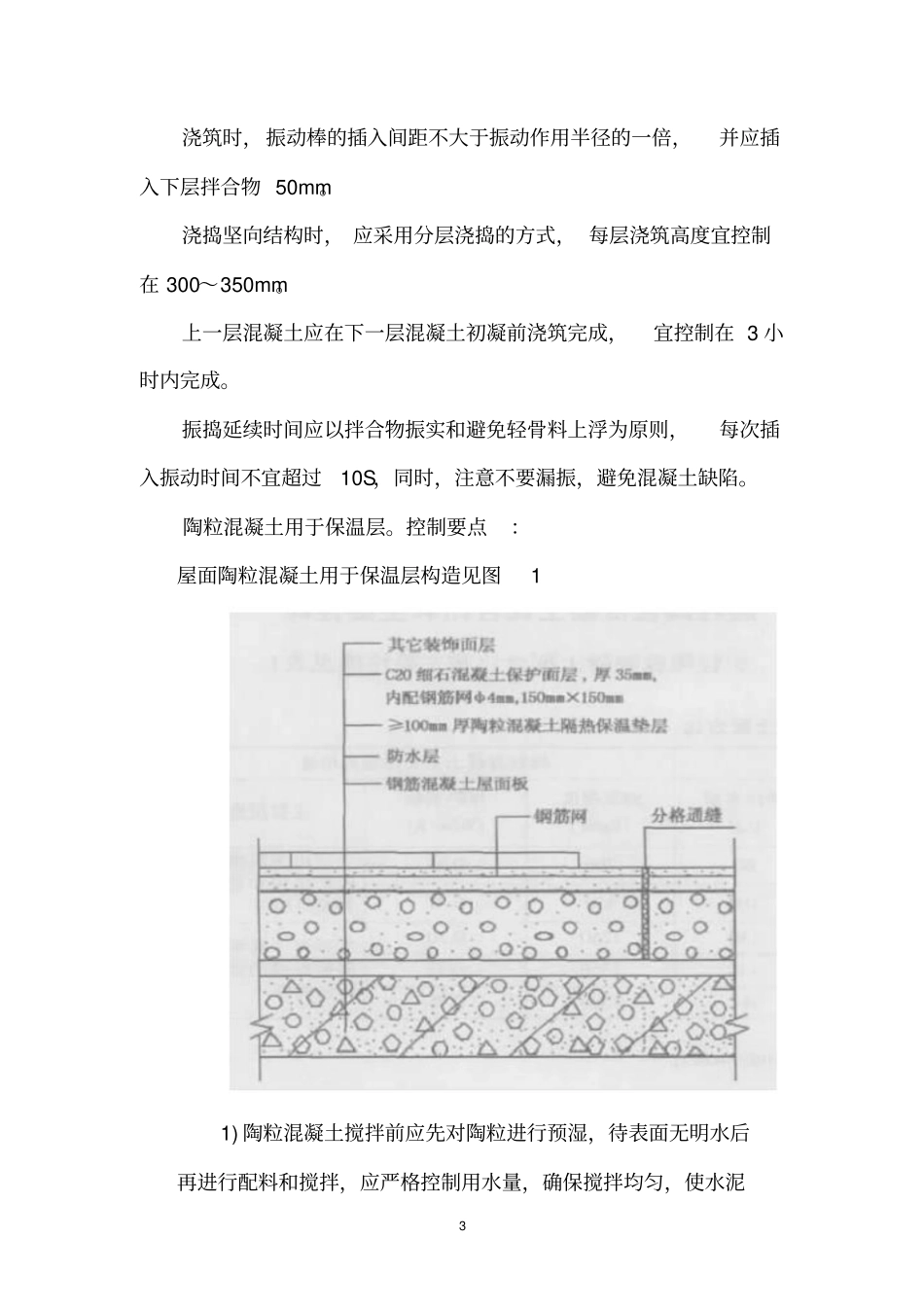

1 陶粒混凝土屋面应用技术指导1 设计依据陶粒混凝土屋面设计按《轻骨料混凝土结构技术规程》(JGJ 12-2006) 。2 陶粒混凝土生产和施工依据陶 粒 混 凝 土 生 产 和 施 工 按 《 轻 骨 料 混 凝 土 技 术 规 程 》（ JGJ 51-2002）。3 陶粒原材料产品质量依据产品质量执行标准 《轻集料及试验方法第1 部分：轻集料》（GB/T 17431.1-2010 ）和《轻集料及试验方法第2 部分：轻集料试验方法》（GB/T 17431.2-2010 ）。表 1 三陶粒混凝土屋面构造保温层陶粒砼屋面1 陶粒砼屋面2 陶粒砼屋面3 普通砼屋面（传统做法）第 1 层200mm厚陶粒混凝土120mm厚普通混凝土100mm厚普通混凝土100mm厚普通混凝土第 2 层20mm厚 1:1.5 （重量比）水泥砂浆面层或C20 细石混凝土100-150mm厚陶粒混凝土50mm厚聚苯乙烯保温板200mm厚砂浆第 3 层-- 20mm厚 1:1.5 （重量比）水泥浆面层或或C20 细石混凝土40mm厚陶粒混凝土50mm厚珍珠岩保温板第 4 层-- -- -- 35mm厚 1:1.5 （重量比）水泥砂浆面层或C20 细石混凝土注陶粒混凝土LC30，容重 1800kg/m3普通混凝土C30，陶粒混凝土 LC7.5 ，容重 1000 kg/m3普通混凝土C30，陶粒混凝土 LC7.5 普通混凝土 C30，容重 2400kg/m32 4 陶粒混凝土屋面节能效果比较 4 种方案的节能效果表 2 四种屋面热阻对比表(m2.K/W) 保温层陶粒砼屋面1 陶粒砼屋面2 陶粒砼屋面3 普通砼屋面第 1 层0.967 0.069 0.069 0.069 第 2 层0.038 0.765 1.02 0.023 第 3 层-- 0.038 0.233 0.417 第 4 层-- -- -- 0.038 ∑1.005 0.872 1.322 0.547 表 2 四种屋面传热系数对比表(W/m2.K)保温层陶粒砼屋面1 陶粒砼屋面2 陶粒砼屋面3 普通砼屋面∑0.93 1.133 0.729 1.435 5 控制要点陶粒混凝土用于屋面结构层，替代普通混凝土，控制要点在于：1）陶粒混凝土配合比设计2）陶粒预湿。陶粒混凝土搅拌前应先对陶粒进行预湿，待表面无明水后再进行配料和搅拌， 应严格控制用水量， 确保搅拌均匀，使水泥浆均匀包裹于陶粒表面。3）搅抖。粗骨料、细骨料、掺合料、水泥预拌30S；加入高效减水剂、水一起搅拌150S。4）运输。拌合物从搅拌机卸料到浇入模内止的延续时间不超过45min。5）浇捣。陶粒混凝土拌合物浇筑倾落的自由高度不应超过1.5m。当倾落高度大于 1.5m 时，应加串筒、斜槽或溜管等辅工具。3 浇筑时，振动棒的插入间距不大于振动作用半径...
