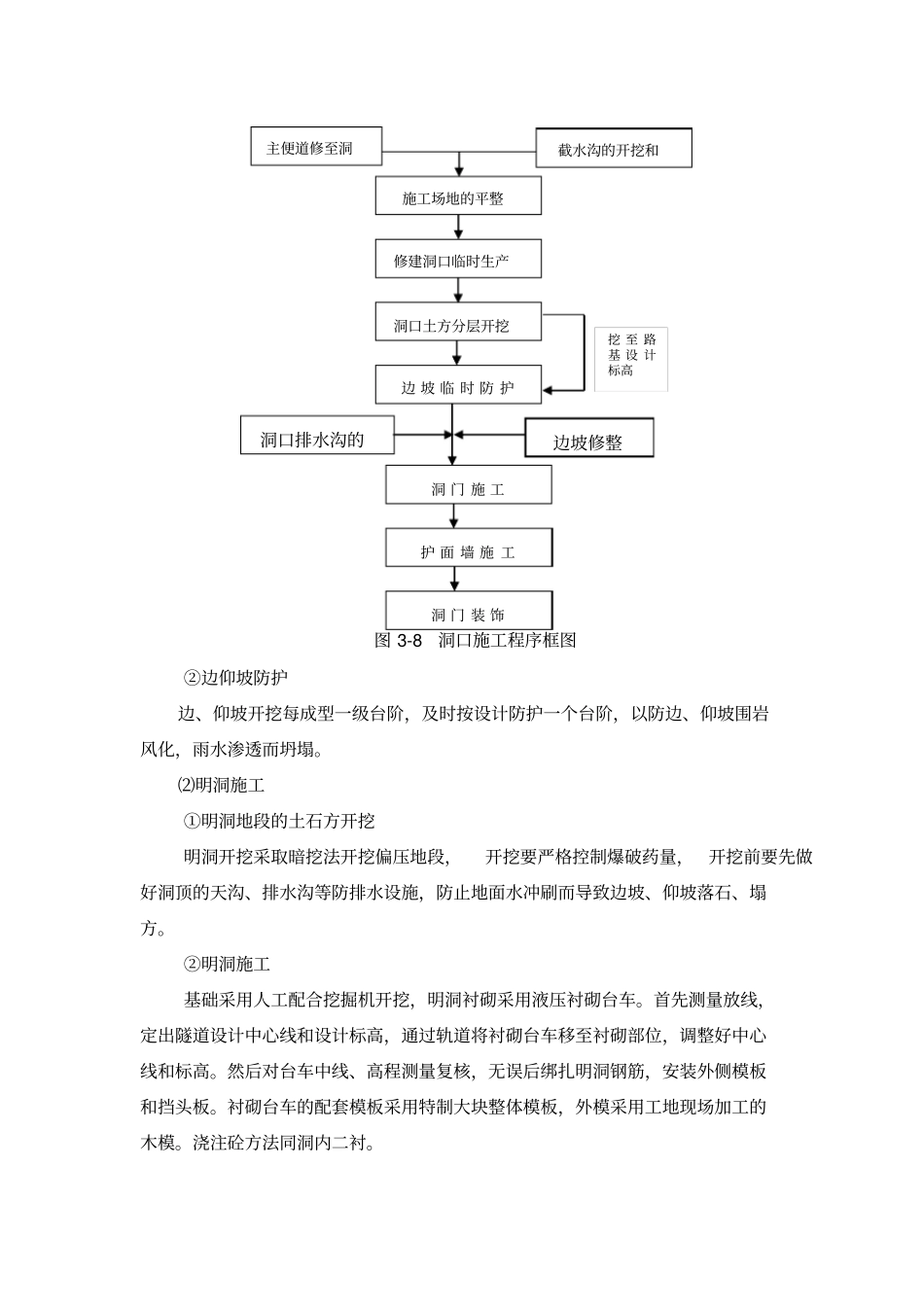

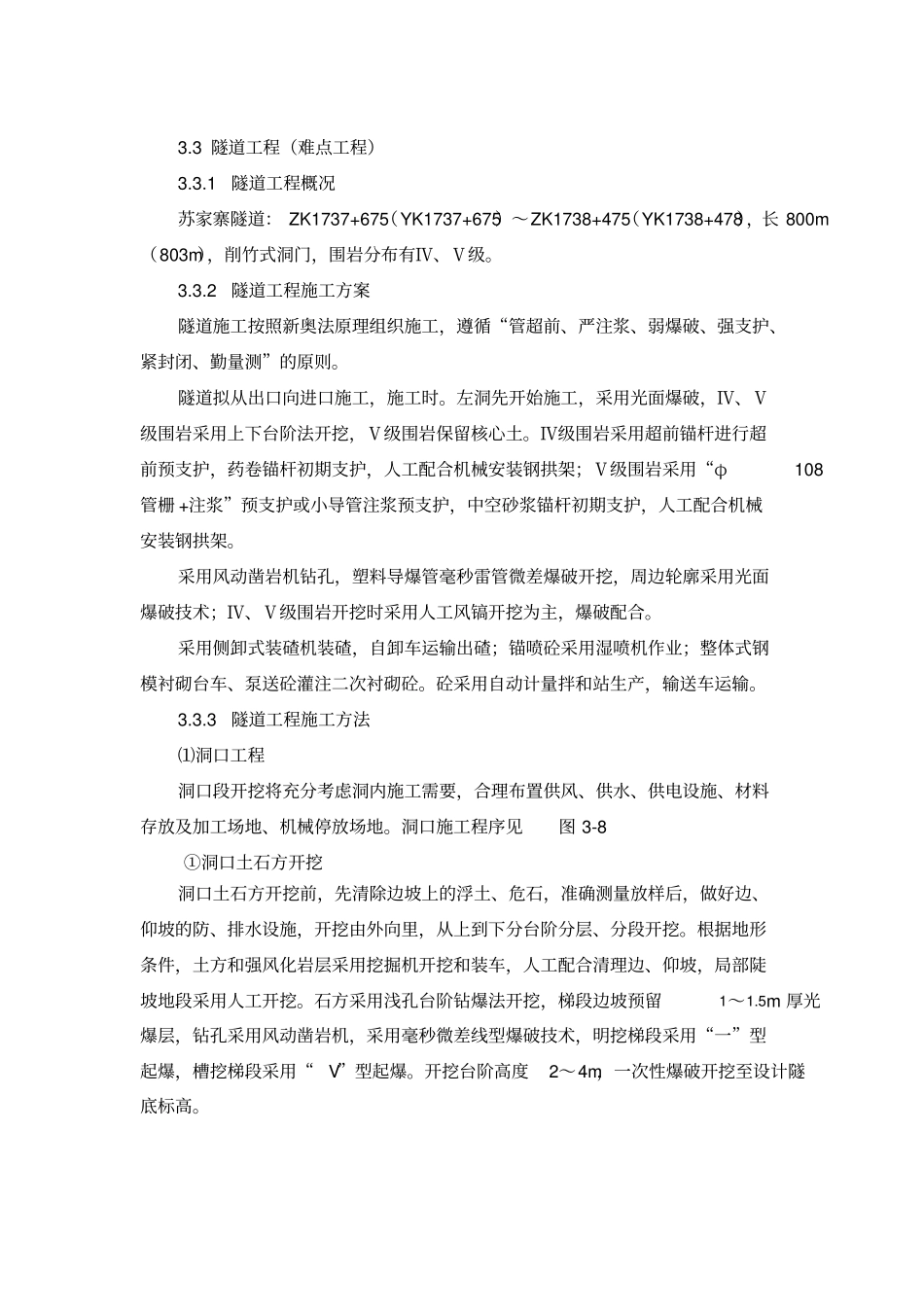

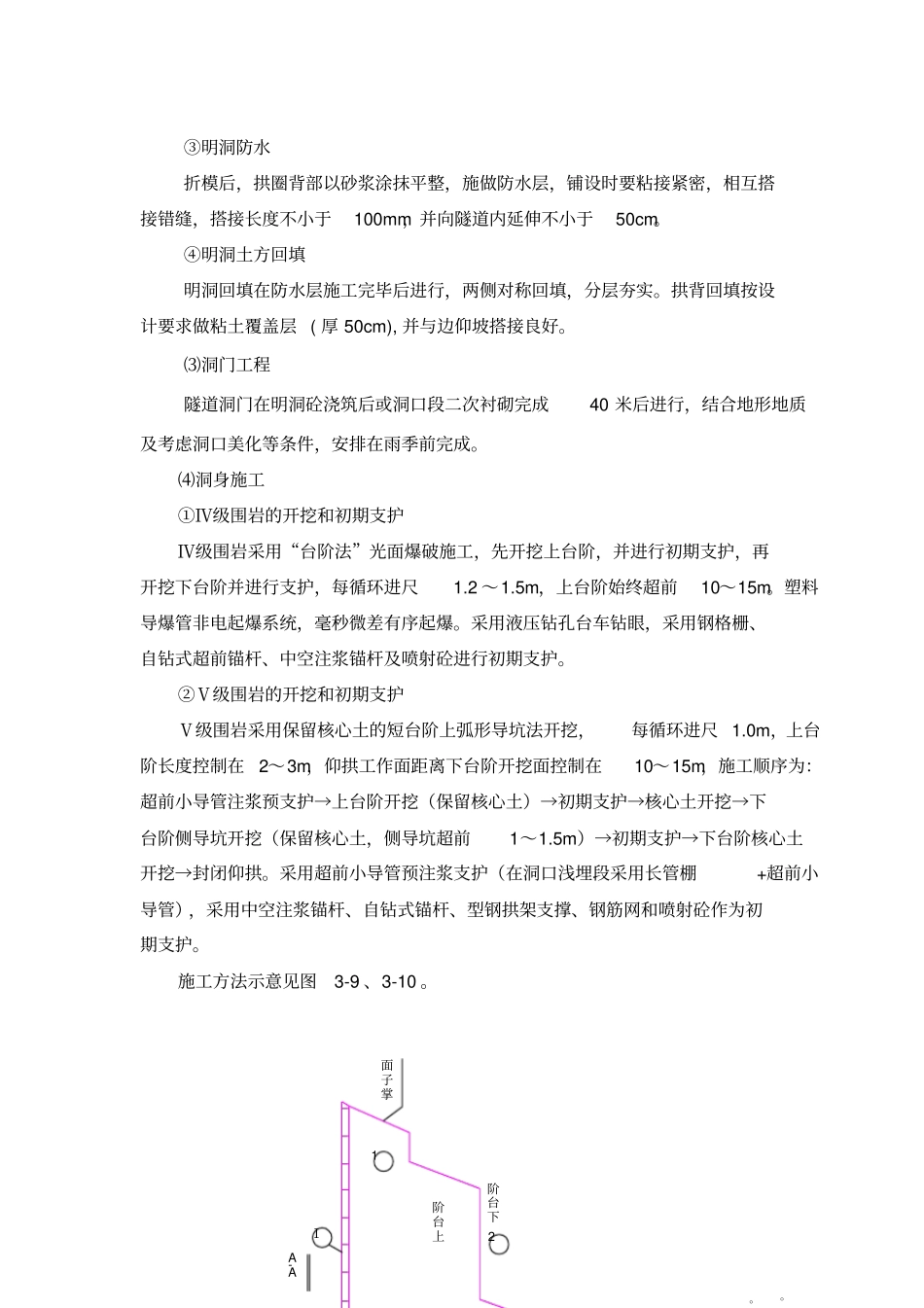

3.3 隧道工程（难点工程）3.3.1隧道工程概况苏家寨隧道： ZK1737+675（YK1737+675）～ZK1738+475（YK1738+478），长 800m（803m），削竹式洞门，围岩分布有Ⅳ、Ⅴ级。3.3.2隧道工程施工方案隧道施工按照新奥法原理组织施工，遵循“管超前、严注浆、弱爆破、强支护、紧封闭、勤量测”的原则。隧道拟从出口向进口施工，施工时。左洞先开始施工，采用光面爆破，Ⅳ、Ⅴ级围岩采用上下台阶法开挖，Ⅴ级围岩保留核心土。Ⅳ级围岩采用超前锚杆进行超前预支护，药卷锚杆初期支护，人工配合机械安装钢拱架；Ⅴ级围岩采用“φ108管栅 +注浆”预支护或小导管注浆预支护，中空砂浆锚杆初期支护，人工配合机械安装钢拱架。采用风动凿岩机钻孔，塑料导爆管毫秒雷管微差爆破开挖，周边轮廓采用光面爆破技术；Ⅳ、Ⅴ级围岩开挖时采用人工风镐开挖为主，爆破配合。采用侧卸式装碴机装碴，自卸车运输出碴；锚喷砼采用湿喷机作业；整体式钢模衬砌台车、泵送砼灌注二次衬砌砼。砼采用自动计量拌和站生产，输送车运输。3.3.3隧道工程施工方法⑴洞口工程洞口段开挖将充分考虑洞内施工需要，合理布置供风、供水、供电设施、材料存放及加工场地、机械停放场地。洞口施工程序见图 3-8①洞口土石方开挖洞口土石方开挖前，先清除边坡上的浮土、危石，准确测量放样后，做好边、仰坡的防、排水设施，开挖由外向里，从上到下分台阶分层、分段开挖。根据地形条件，土方和强风化岩层采用挖掘机开挖和装车，人工配合清理边、仰坡，局部陡坡地段采用人工开挖。石方采用浅孔台阶钻爆法开挖，梯段边坡预留1～1.5m 厚光爆层，钻孔采用风动凿岩机，采用毫秒微差线型爆破技术，明挖梯段采用“一”型起爆，槽挖梯段采用“V”型起爆。开挖台阶高度2～4m，一次性爆破开挖至设计隧底标高。图 3-8 洞口施工程序框图②边仰坡防护边、仰坡开挖每成型一级台阶，及时按设计防护一个台阶，以防边、仰坡围岩风化，雨水渗透而坍塌。⑵明洞施工①明洞地段的土石方开挖明洞开挖采取暗挖法开挖偏压地段，开挖要严格控制爆破药量，开挖前要先做好洞顶的天沟、排水沟等防排水设施，防止地面水冲刷而导致边坡、仰坡落石、塌方。②明洞施工基础采用人工配合挖掘机开挖，明洞衬砌采用液压衬砌台车。首先测量放线，定出隧道设计中心线和设计标高，通过轨道将衬砌台车移至衬砌部位，调整好中心线和标高。然后对台车中线、高程测量复核，无误后绑扎明洞钢筋，安装外侧模板和挡头板。衬砌台车的配套模板采用...
