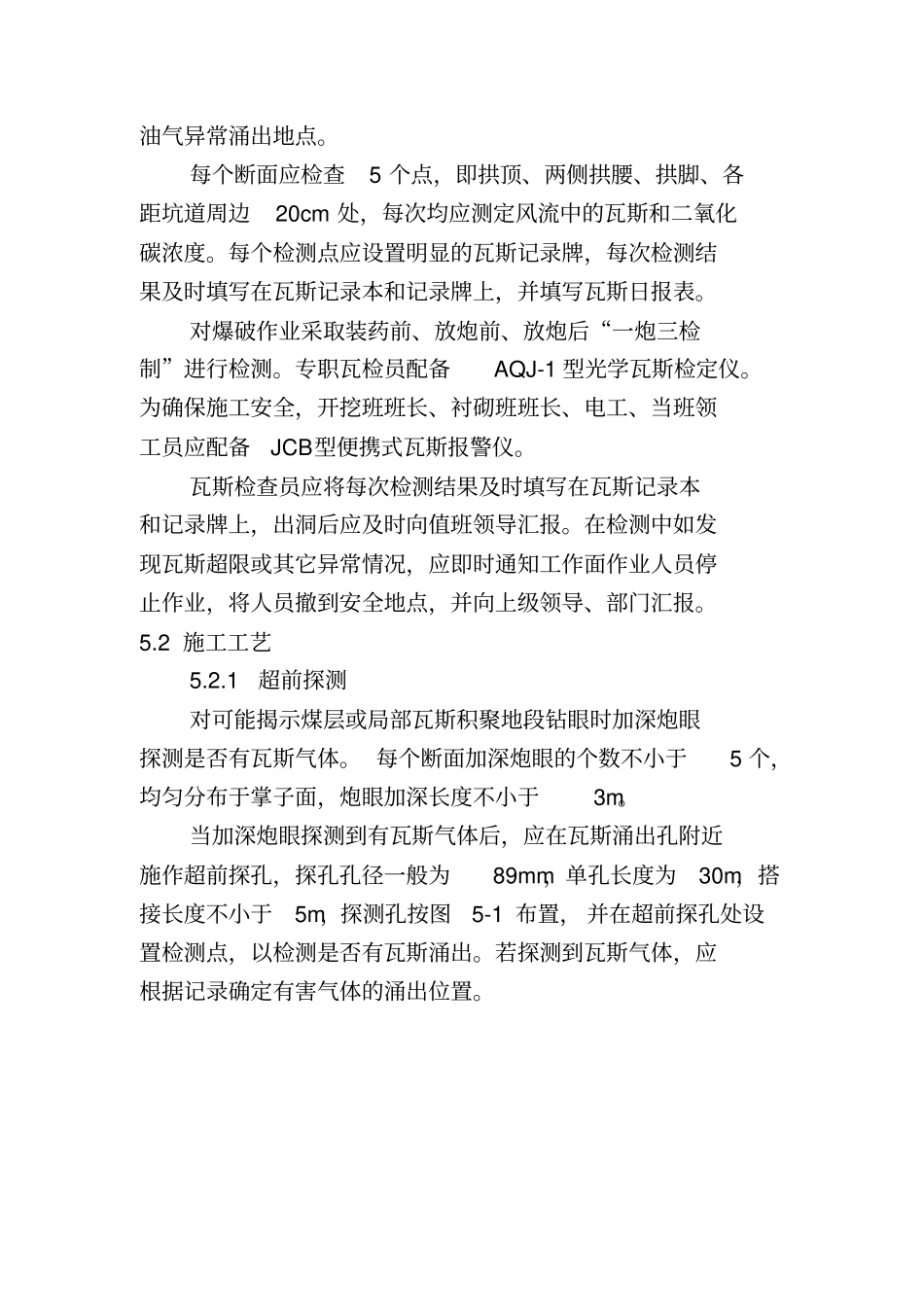

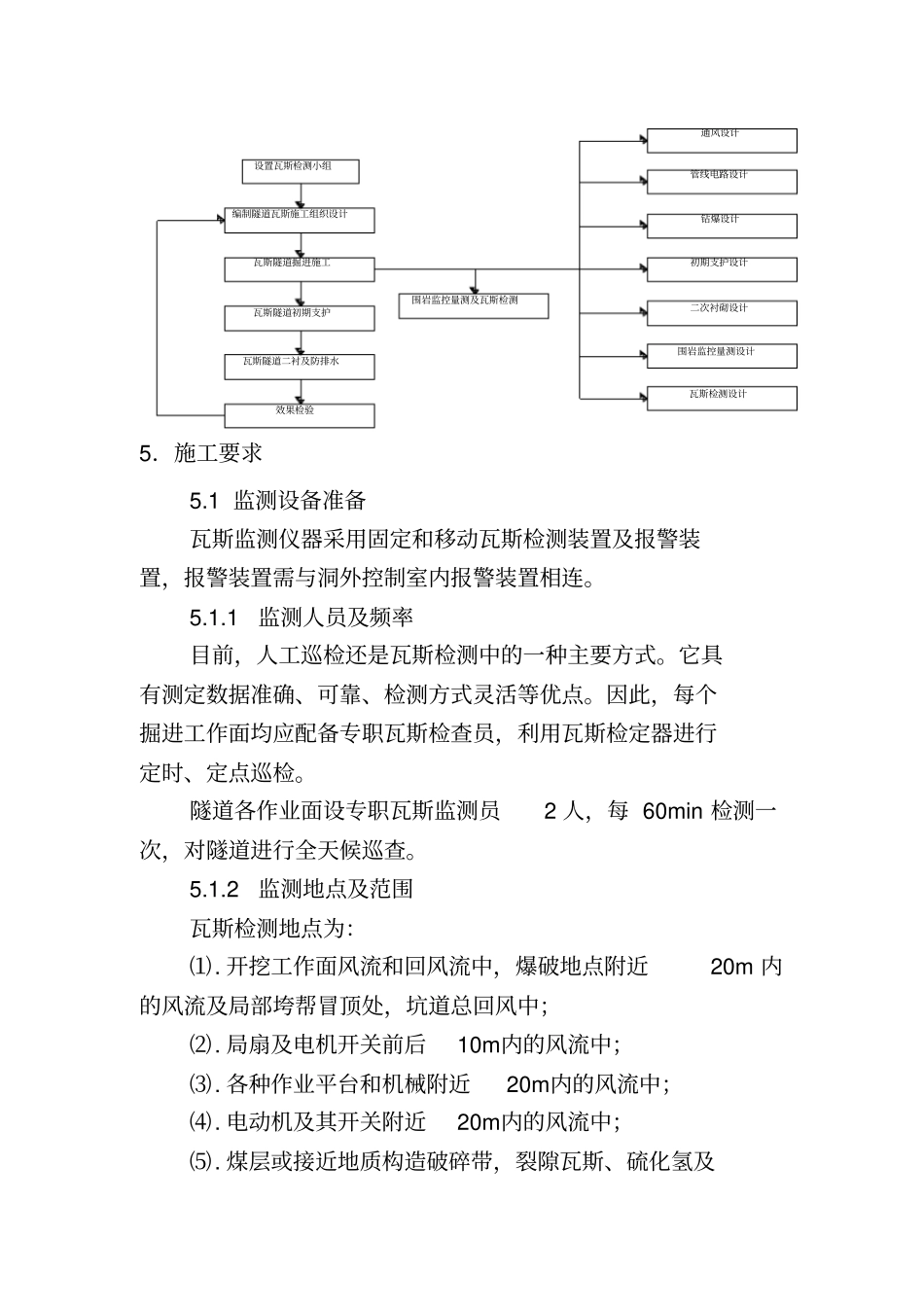

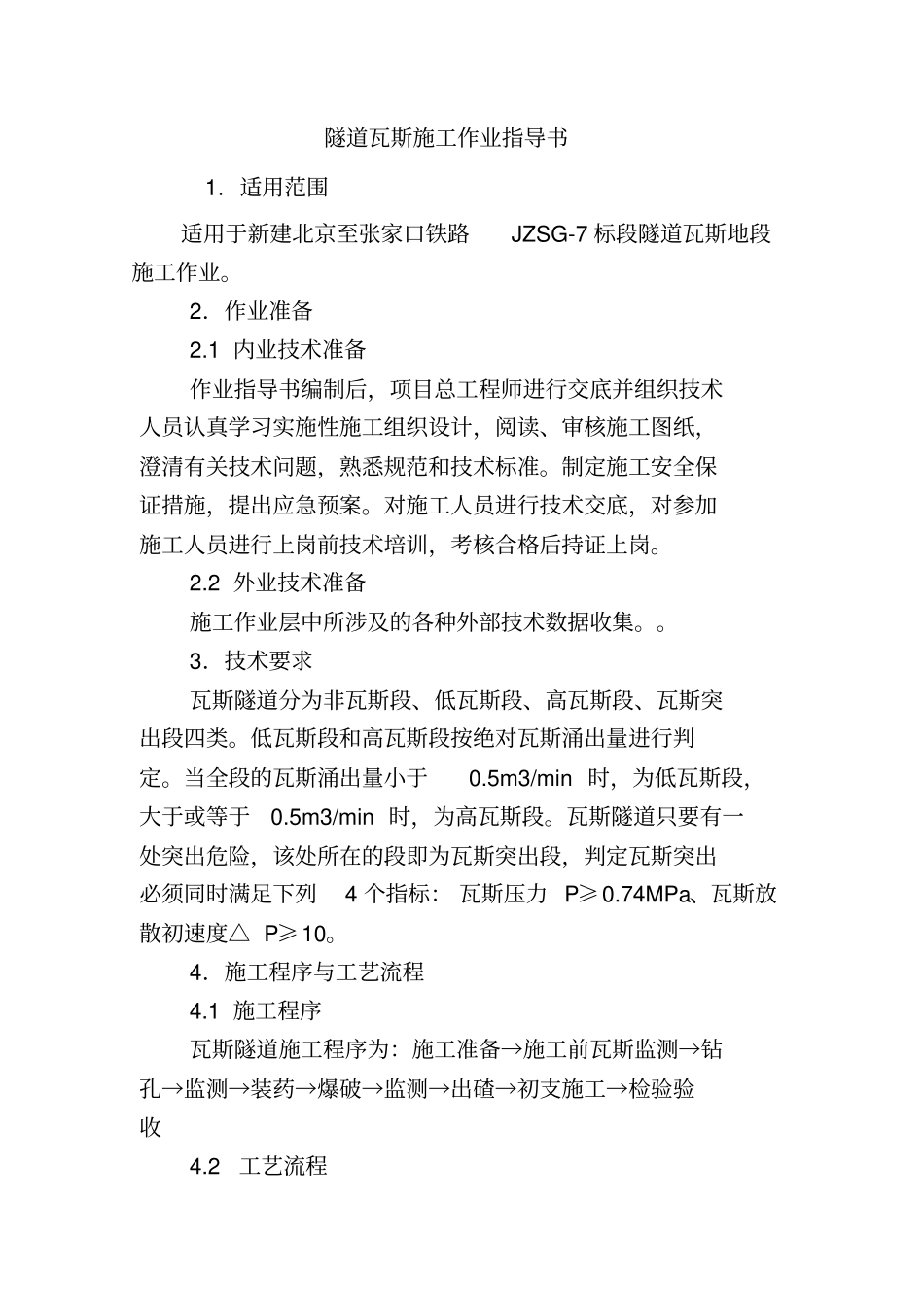

隧道瓦斯施工作业指导书1．适用范围适用于新建北京至张家口铁路JZSG-7 标段隧道瓦斯地段施工作业。2．作业准备2.1 内业技术准备作业指导书编制后，项目总工程师进行交底并组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。。3．技术要求瓦斯隧道分为非瓦斯段、低瓦斯段、高瓦斯段、瓦斯突出段四类。低瓦斯段和高瓦斯段按绝对瓦斯涌出量进行判定。当全段的瓦斯涌出量小于0.5m3/min 时，为低瓦斯段，大于或等于0.5m3/min 时，为高瓦斯段。瓦斯隧道只要有一处突出危险，该处所在的段即为瓦斯突出段，判定瓦斯突出必须同时满足下列4 个指标： 瓦斯压力 P≥0.74MPa、瓦斯放散初速度△ P≥10。4．施工程序与工艺流程4.1 施工程序瓦斯隧道施工程序为：施工准备→施工前瓦斯监测→钻孔→监测→装药→爆破→监测→出碴→初支施工→检验验收4.2 工艺流程设置瓦斯检测小组编制隧道瓦斯施工组织设计瓦斯隧道掘进施工瓦斯隧道初期支护瓦斯隧道二衬及防排水效果检验围岩监控量测及瓦斯检测初期支护设计钻爆设计管线电路设计通风设计二次衬砌设计围岩监控量测设计瓦斯检测设计5．施工要求5.1 监测设备准备瓦斯监测仪器采用固定和移动瓦斯检测装置及报警装置，报警装置需与洞外控制室内报警装置相连。5.1.1监测人员及频率目前，人工巡检还是瓦斯检测中的一种主要方式。它具有测定数据准确、可靠、检测方式灵活等优点。因此，每个掘进工作面均应配备专职瓦斯检查员，利用瓦斯检定器进行定时、定点巡检。隧道各作业面设专职瓦斯监测员2 人，每 60min 检测一次，对隧道进行全天候巡查。5.1.2监测地点及范围瓦斯检测地点为：⑴. 开挖工作面风流和回风流中，爆破地点附近20m 内的风流及局部垮帮冒顶处，坑道总回风中；⑵. 局扇及电机开关前后10m内的风流中；⑶. 各种作业平台和机械附近20m内的风流中；⑷. 电动机及其开关附近20m内的风流中；⑸. 煤层或接近地质构造破碎带，裂隙瓦斯、硫化氢及油气异常涌出地点。每个断面应检查5 个点，即拱顶、两侧拱腰、拱脚、各距坑道周边20cm 处，每次均应测定风流中的瓦斯和二氧化碳浓度。每个检测点应设置明显的瓦斯记录牌，每次检测结果及时填写在瓦斯记录本和记录...
