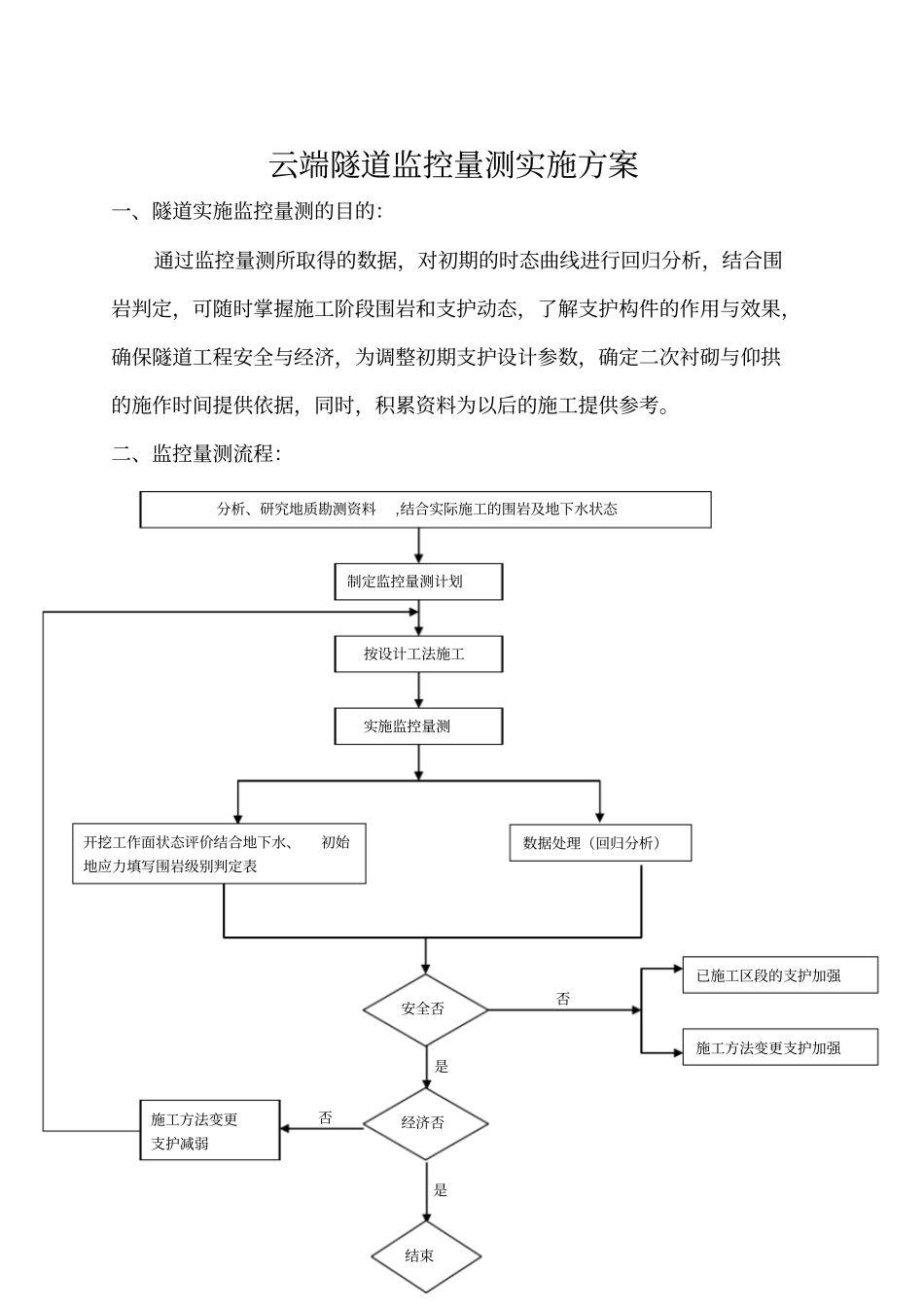

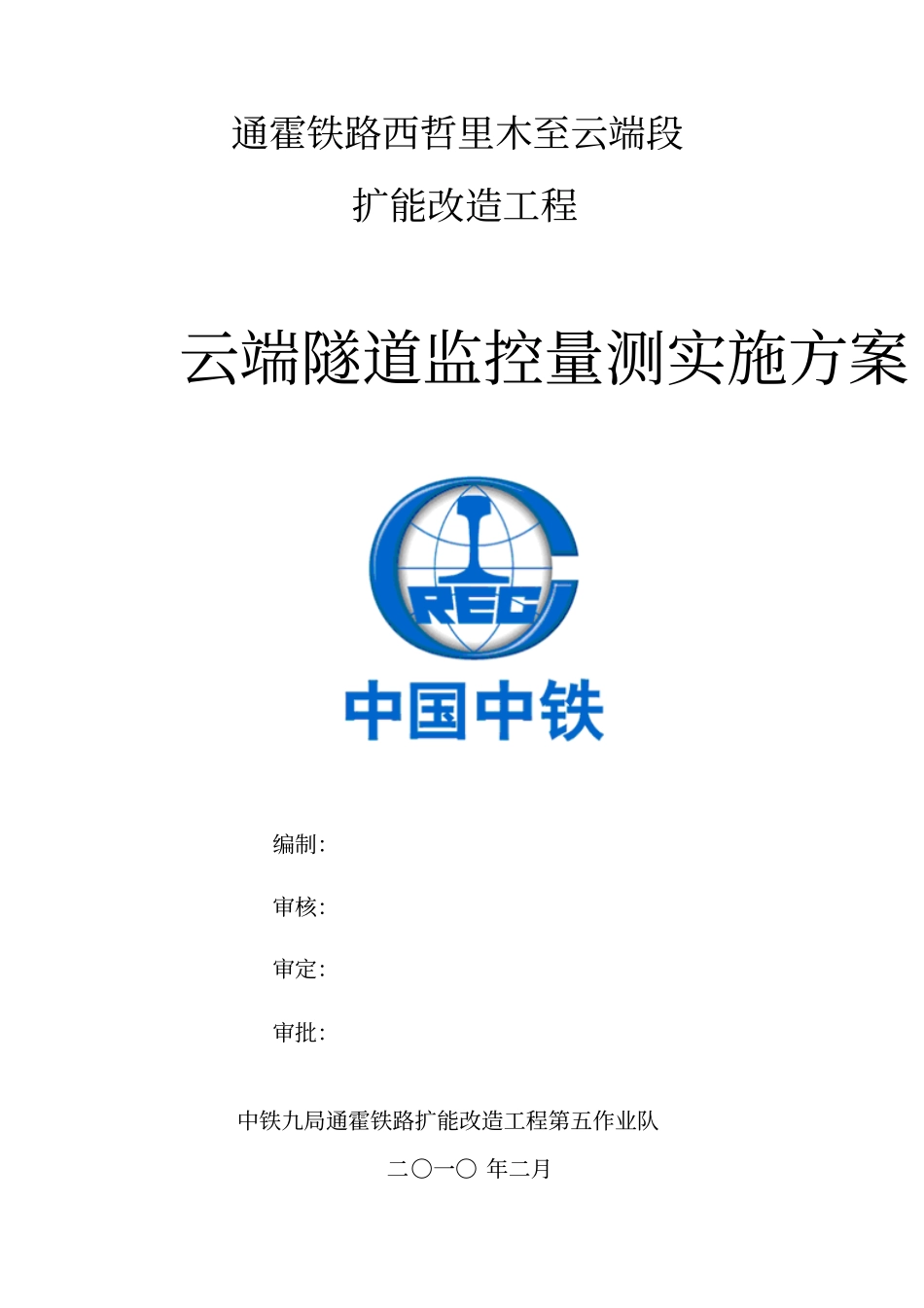

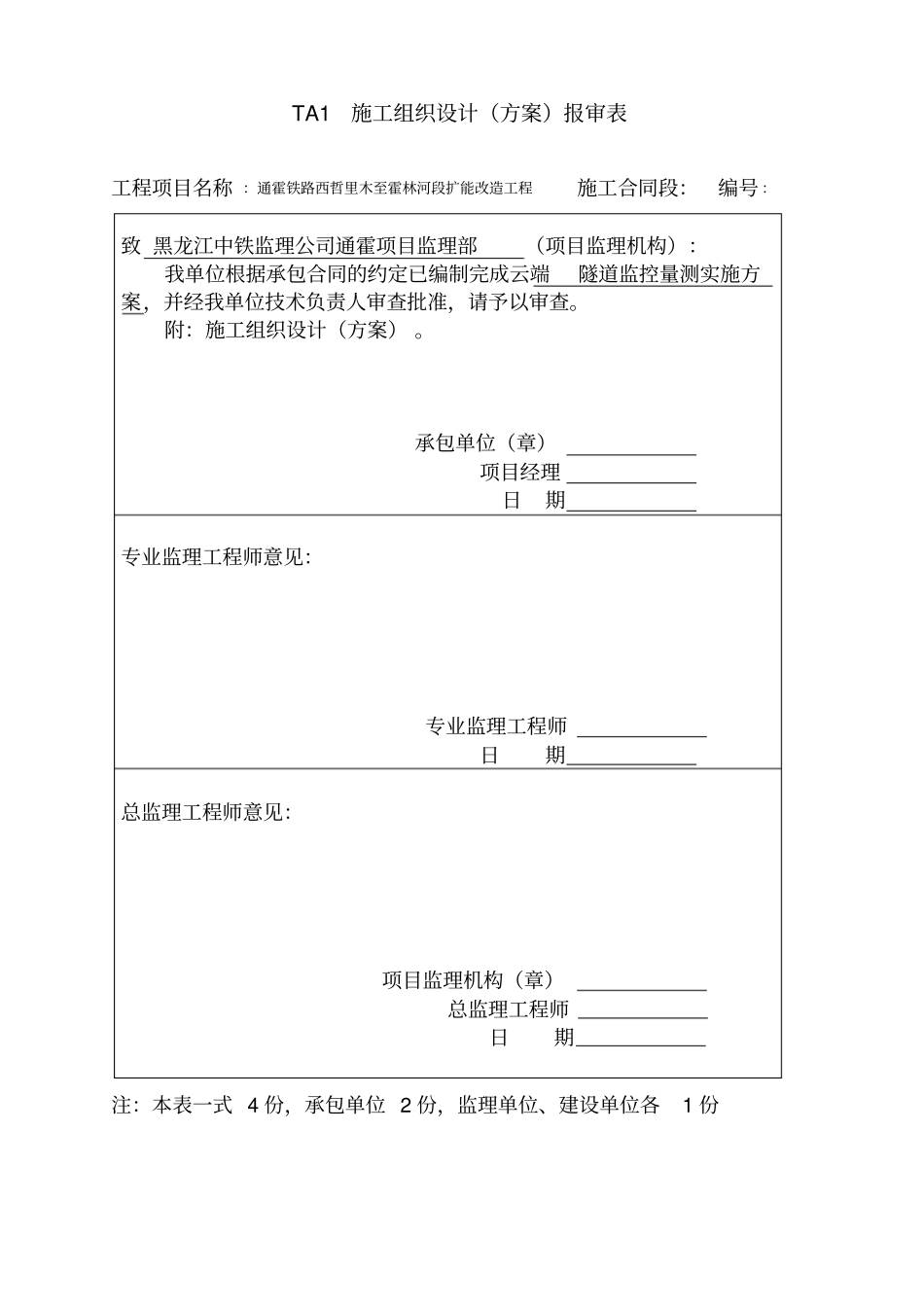

TA1 施工组织设计（方案）报审表工程项目名称 ：通霍铁路西哲里木至霍林河段扩能改造工程施工合同段：编号 ：致 黑龙江中铁监理公司通霍项目监理部（项目监理机构）：我单位根据承包合同的约定已编制完成云端隧道监控量测实施方案，并经我单位技术负责人审查批准，请予以审查。附：施工组织设计（方案） 。承包单位（章）项目经理日期专业监理工程师意见：专业监理工程师日期总监理工程师意见：项目监理机构（章）总监理工程师日期注：本表一式 4 份，承包单位 2 份，监理单位、建设单位各1 份通霍铁路西哲里木至云端段扩能改造工程云端隧道监控量测实施方案编制：审核：审定：审批：中铁九局通霍铁路扩能改造工程第五作业队二〇一〇 年二月云端隧道监控量测实施方案一、隧道实施监控量测的目的：通过监控量测所取得的数据，对初期的时态曲线进行回归分析，结合围岩判定，可随时掌握施工阶段围岩和支护动态，了解支护构件的作用与效果，确保隧道工程安全与经济，为调整初期支护设计参数，确定二次衬砌与仰拱的施作时间提供依据，同时，积累资料为以后的施工提供参考。二、监控量测流程：分析、研究地质勘测资料,结合实际施工的围岩及地下水状态制定监控量测计划按设计工法施工实施监控量测开挖工作面状态评价结合地下水、初始地应力填写围岩级别判定表数据处理（回归分析）安全否已施工区段的支护加强施工方法变更支护加强经济否施工方法变更支护减弱是结束是否否三、监控量测项目：1、洞内外观察2、水平相对净空变化值的量测3、拱顶下沉量测4、地表下沉量测5、初期支护表面裂缝情况观测、地表裂缝情况观测四、监控量测组织机构组长：赵大军观测人员：潘季平、彭元平、陈勇数据处理：胡小健复核：唐朝松五、监控量测作业㈠洞内观察、地表下沉及位移量测洞内观察：（附在洞内量控监测资料内）1、开挖工作面观察在每次开挖后进行。当地质情况基本无变化时，频次为 1 次/d，观察后绘制开挖工作面略图， 填写工作面状态记录表及围岩级别判定卡（根据现场的实际情况，只标注岩石名称、类型、天然容量、黏聚力）观察中如发现地质条件恶化，应立即通知施工负责人采取应急措施。2、对已施工完的区段观察的频次为2 次/d。观察内容为喷射砼、锚杆、钢架等状况，洞外观察： （附在地表下沉资料内）3、观察项目：洞口地表情况、地表沉陷、边、仰坡稳定、地表水渗透。㈡地表下沉量测地表下沉及位移量测的测点与水平净空变化及拱顶下沉量测的测点...
