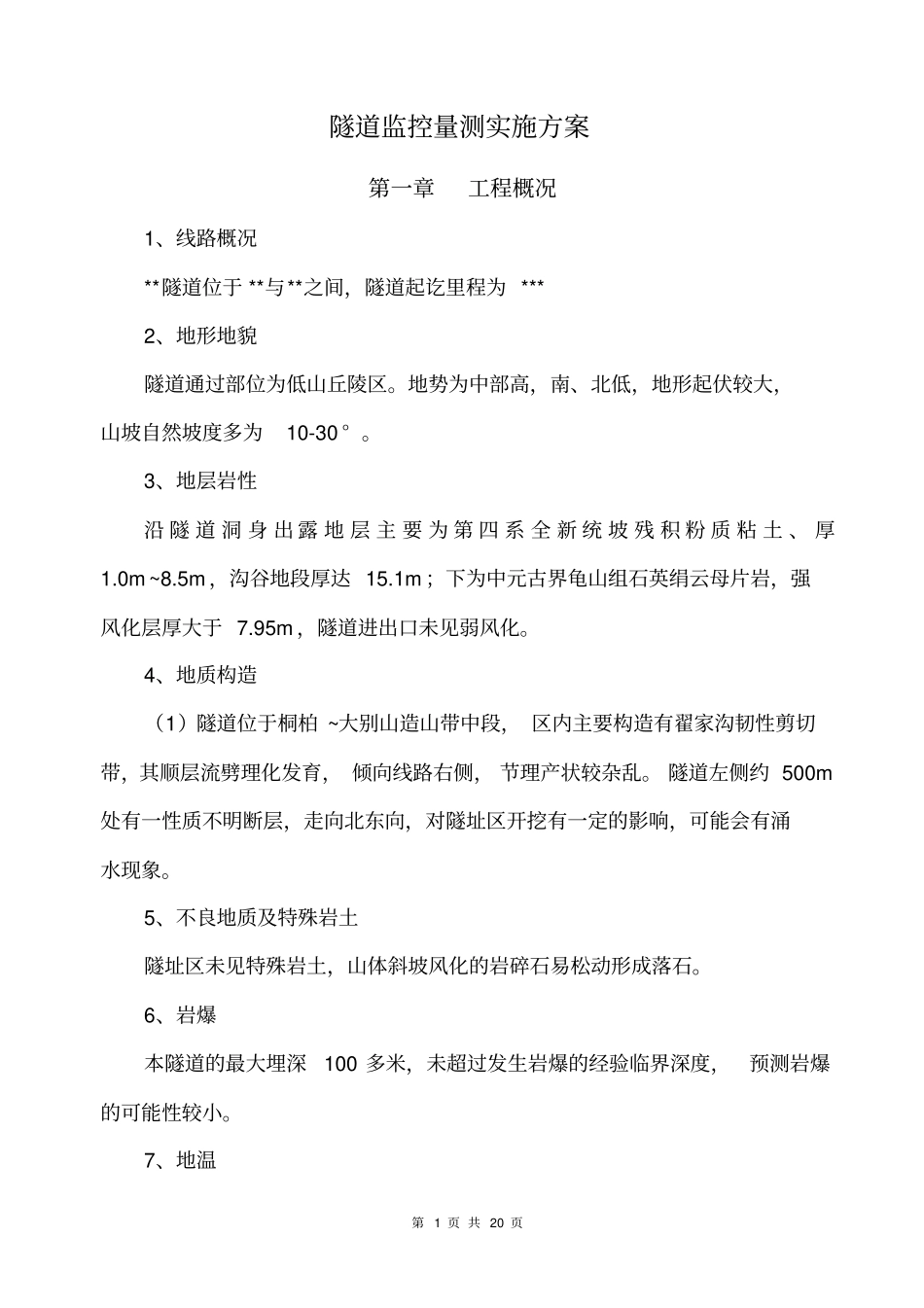

第 1 页 共 20 页隧道监控量测实施方案第一章工程概况1、线路概况**隧道位于 **与**之间，隧道起讫里程为 *** 2、地形地貌隧道通过部位为低山丘陵区
地势为中部高，南、北低，地形起伏较大，山坡自然坡度多为10-30 °
3、地层岩性沿 隧 道 洞 身 出 露 地 层 主 要 为 第 四 系 全 新 统 坡 残 积 粉 质 粘 土 、 厚1
5m ，沟谷地段厚达 15
1m ；下为中元古界龟山组石英绢云母片岩，强风化层厚大于 7
95m ，隧道进出口未见弱风化
4、地质构造（1）隧道位于桐柏 ~大别山造山带中段， 区内主要构造有翟家沟韧性剪切带，其顺层流劈理化发育， 倾向线路右侧， 节理产状较杂乱
隧道左侧约 500m处有一性质不明断层，走向北东向，对隧址区开挖有一定的影响，可能会有涌水现象
5、不良地质及特殊岩土隧址区未见特殊岩土，山体斜坡风化的岩碎石易松动形成落石
6、岩爆本隧道的最大埋深100 多米，未超过发生岩爆的经验临界深度，预测岩爆的可能性较小

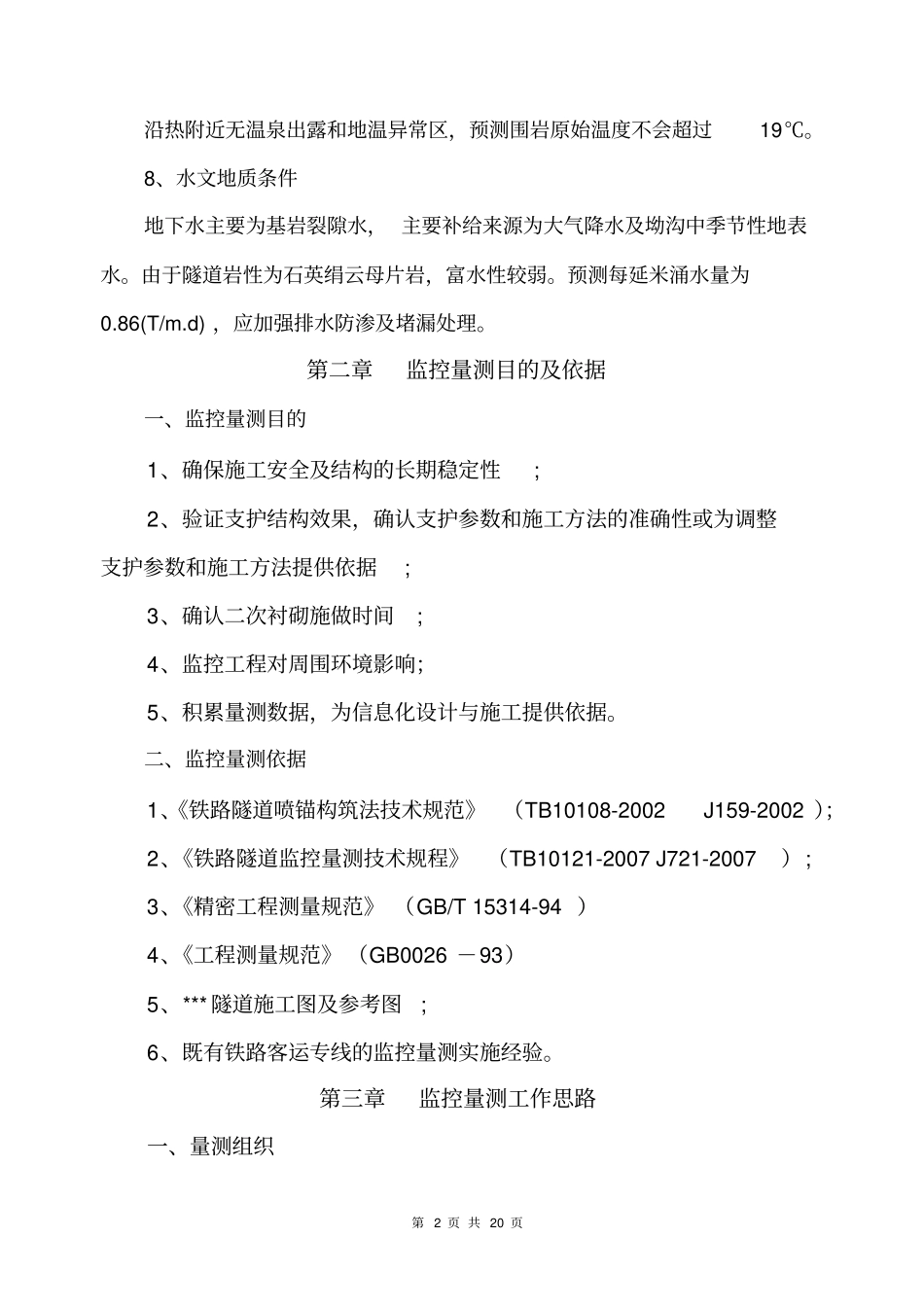

7、地温第 2 页 共 20 页沿热附近无温泉出露和地温异常区，预测围岩原始温度不会超过19℃
8、水文地质条件地下水主要为基岩裂隙水， 主要补给来源为大气降水及坳沟中季节性地表水
由于隧道岩性为石英绢云母片岩，富水性较弱
预测每延米涌水量为0
86(T/m
d) ，应加强排水防渗及堵漏处理
第二章监控量测目的及依据一、监控量测目的1、确保施工安全及结构的长期稳定性; 2、验证支护结构效果，确认支护参数和施工方法的准确性或为调整支护参数和施工方法提供依据; 3、确认二次衬砌施做时间; 4、监控工程对周围环境影响；5、积累量测数据，为信息化设计与施工提供依据
二、监控量测依据1、《铁路隧道喷锚构筑法技术规范》 （TB10108-2002 J159-2002 ）；2、《铁路隧道监控量测技术规程》（T
