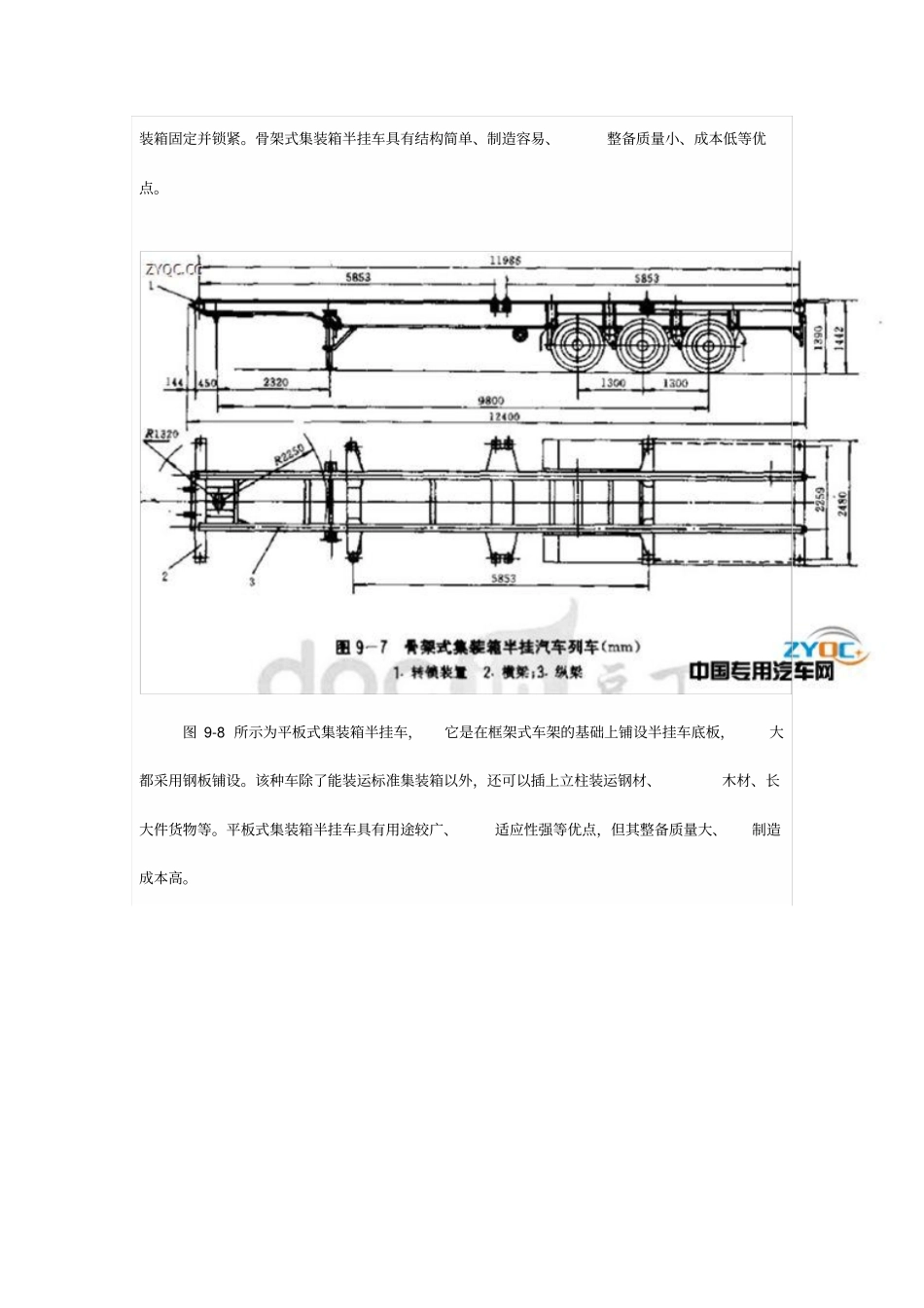

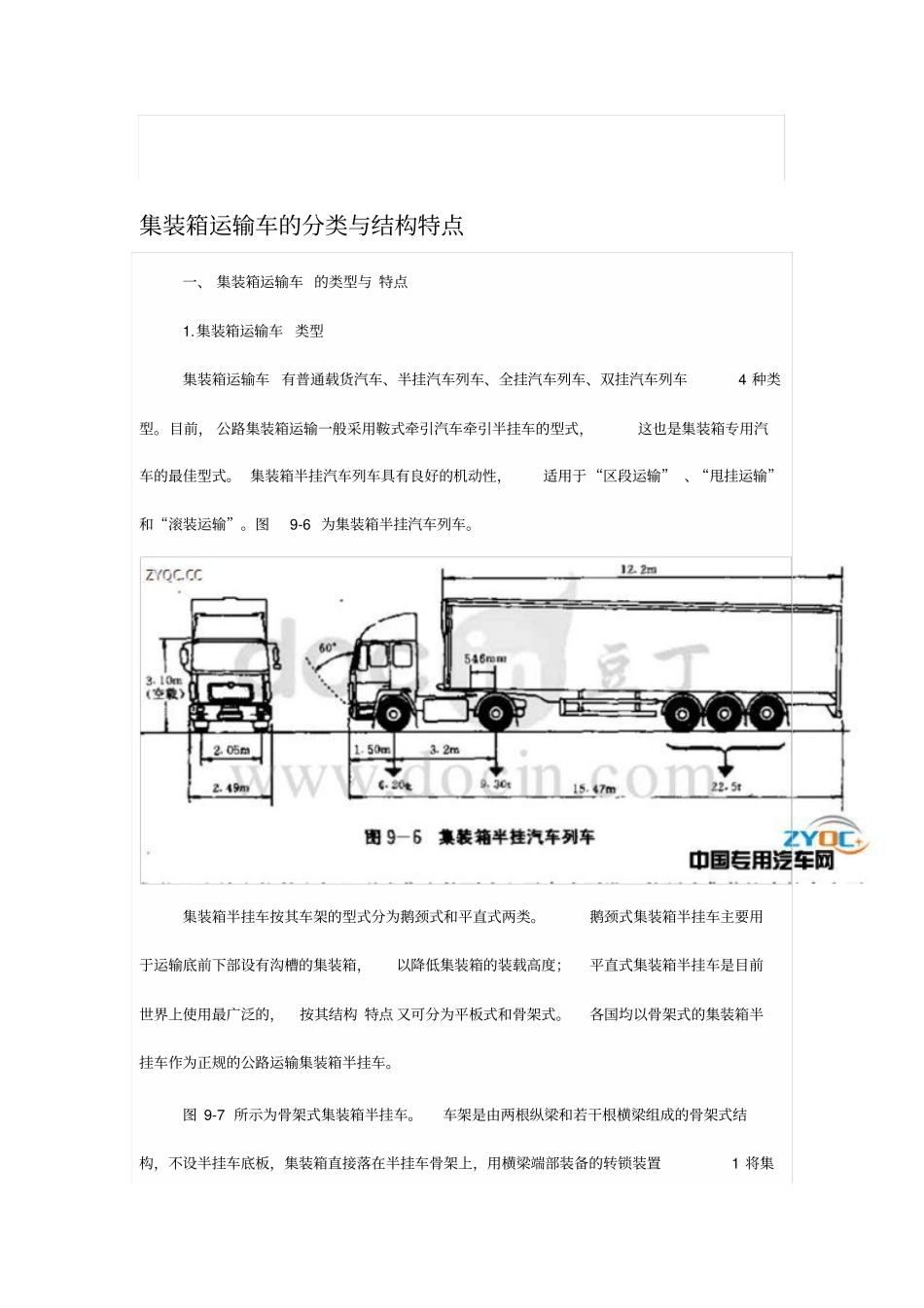

集装箱运输车的分类与结构特点一、 集装箱运输车 的类型与 特点1.集装箱运输车 类型集装箱运输车 有普通载货汽车、半挂汽车列车、全挂汽车列车、双挂汽车列车4 种类型。目前, 公路集装箱运输一般采用鞍式牵引汽车牵引半挂车的型式,这也是集装箱专用汽车的最佳型式。 集装箱半挂汽车列车具有良好的机动性,适用于“区段运输” 、“甩挂运输”和“滚装运输”。图9-6 为集装箱半挂汽车列车。集装箱半挂车按其车架的型式分为鹅颈式和平直式两类。鹅颈式集装箱半挂车主要用于运输底前下部设有沟槽的集装箱,以降低集装箱的装载高度;平直式集装箱半挂车是目前世界上使用最广泛的,按其结构 特点 又可分为平板式和骨架式。各国均以骨架式的集装箱半挂车作为正规的公路运输集装箱半挂车。图 9-7 所示为骨架式集装箱半挂车。车架是由两根纵梁和若干根横梁组成的骨架式结构,不设半挂车底板,集装箱直接落在半挂车骨架上,用横梁端部装备的转锁装置1 将集装箱固定并锁紧。骨架式集装箱半挂车具有结构简单、制造容易、整备质量小、成本低等优点。图 9-8 所示为平板式集装箱半挂车,它是在框架式车架的基础上铺设半挂车底板,大都采用钢板铺设。该种车除了能装运标准集装箱以外,还可以插上立柱装运钢材、木材、长大件货物等。平板式集装箱半挂车具有用途较广、适应性强等优点,但其整备质量大、制造成本高。二、 集装箱运输车 的转锁装置及 维修1.转锁装置转锁装置是用来固定集装箱的。在集装箱运输过程中,用4 个转锁装置通过集装箱的角件将集装箱固定在其运输车辆上。转锁的结构如图9-9 所示。集装箱往 集装箱运输车 上放置时, 集装箱底角件上的长槽孔沿着转锁装置夹头4 上的锥形导向落在车架上,转锁装置的夹头插入集装箱角件的长槽孔中,集装箱即可定位。 转动手柄 2.将其夹入弹簧夹1 内,即可将集装箱锁住(如图示位置);将手柄2 反转 90 ° ,就可卸下集装箱。若需运载普通长件货物时,可将夹头4 连通转锁体5 一起卸下。图 9-10 为翻转时转锁装置。夹头1 可在转锁体 2 中转动,下部通过梯形螺纹和锁紧螺母 25 连接。当夹头与集装箱底角件的长槽孔对正时,搬动旋转手柄23 ,转动 90 ° ,即可锁住集装箱。此时,限位锁销18 自动插入夹头下部轴颈的键槽起定位作用。然后再转动扳手 33 ,通过棘轮27 推动螺母 25 转动,带动夹头1 下移锁紧集装箱。压下杠杆20 ,提起限位锁销 18 后,按上述相...
