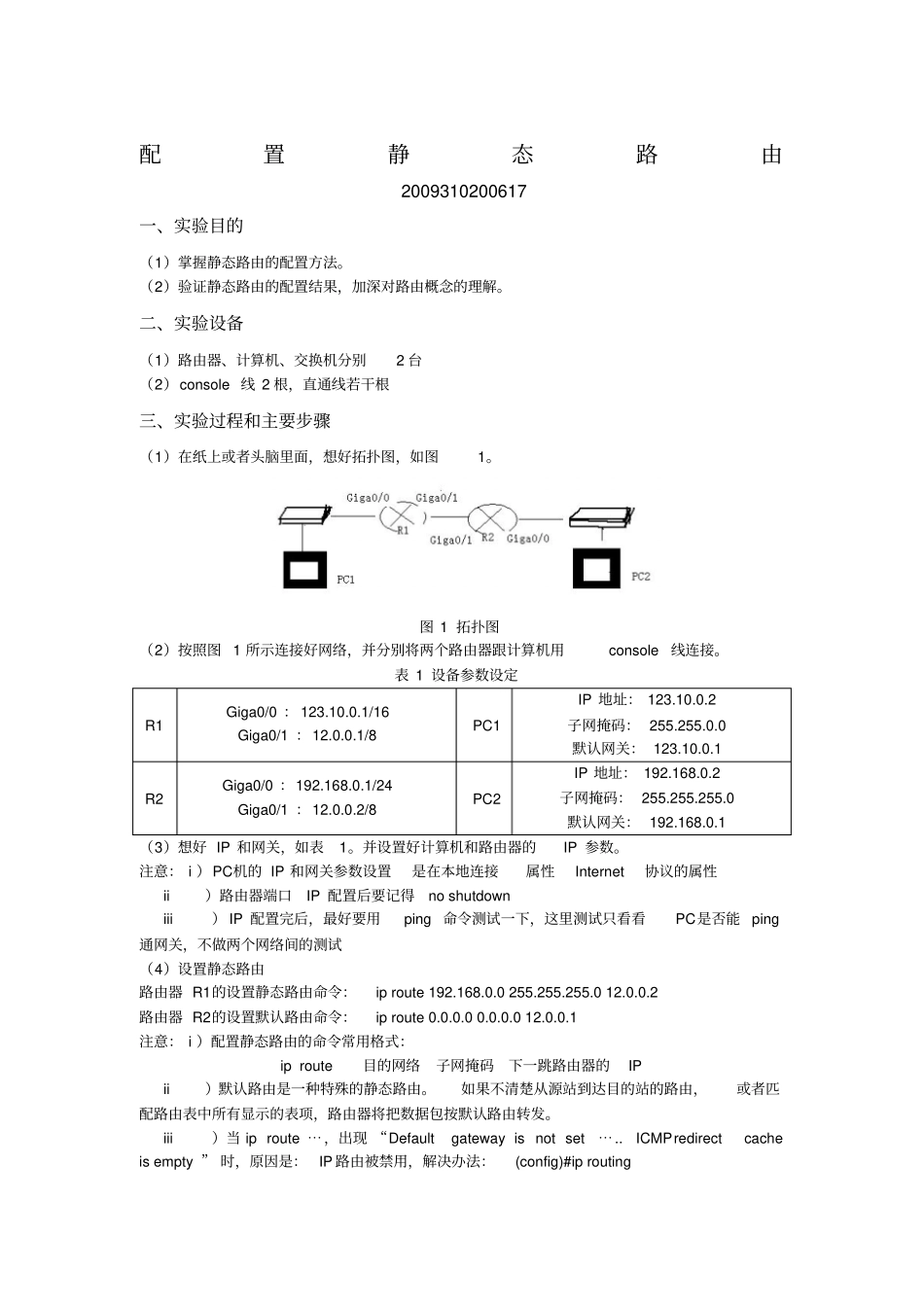

静态路由配置试验报告

配置静态路由2009310200617 一、实验目的（1）掌握静态路由的配置方法。（2）验证静态路由的配置结果，加深对路由概念的理解。二、实验设备（1）路由器、计算机、交换机分别2 台（2）console 线 2 根，直通线若干根三、实验过程和主要步骤（1）在纸上或者头脑里面，想好拓扑图，如图1。图 1 拓扑图（2）按照图 1 所示连接好网络，并分别将两个路由器跟计算机用console线连接。表 1 设备参数设定R1 Giga0/0 ： 123.10.0.1/16 Giga0/1 ：12.0.0.1/8 PC1 IP 地址： 123.10.0.2 子网掩码： 255.255.0.0 默认网关： 123.10.0.1 R2 Giga0/0 ：192.168.0.1/24 Giga0/1 ：12.0.0.2/8 PC2 IP 地址： 192.168.0.2 子网掩码： 255.255.255.0 默认网关： 192.168.0.1 （3）想好 IP 和网关，如表1。并设置好计算机和路由器的IP 参数。注意： i ）PC机的 IP 和网关参数设置是在本地连接属性Internet协议的属性 ii）路由器端口IP 配置后要记得 no shutdown iii） IP 配置完后，最好要用ping 命令测试一下，这里测试只看看PC是否能 ping通网关，不做两个网络间的测试（4）设置静态路由路由器 R1的设置静态路由命令：ip route 192.168.0.0 255.255.255.0 12.0.0.2 路由器 R2的设置默认路由命令：ip route 0.0.0.0 0.0.0.0 12.0.0.1 注意： i ）配置静态路由的命令常用格式：ip route 目的网络子网掩码下一跳路由器的IP ii）默认路由是一种特殊的静态路由。如果不清楚从源站到达目的站的路由，或者匹配路由表中所有显示的表项，路由器将把数据包按默认路由转发。 iii）当 ip route ⋯，出现 “Default gateway is not set ⋯.. ICMP redirect cache is empty ” 时，原因是： IP 路由被禁用，解决办法：(config)#ip routing （5）查看静态路由表命令：show ip route （6）用 ping 命令进行测试，（7）结束实验后，为了不影响以后实验，最好清除路由器的静态路由命令如下：(config)#no ip route目的网络子网掩码下一跳路由器的IP 注意：这里的目的网络、子网掩码和下一跳路由器的IP 要 跟之前你配置的路由一样。四、感受和体会遇到问题，首先是自己想想看，再是百度搜索看看，最后才问老师。特别是百度搜索，有时候不单单能找到自己要多答案，而且有时候能了解更多的知识。这次实验开始最好是自己在纸上画好拓扑图，再写好静态的IP，最后才上机连线配置IP 。
