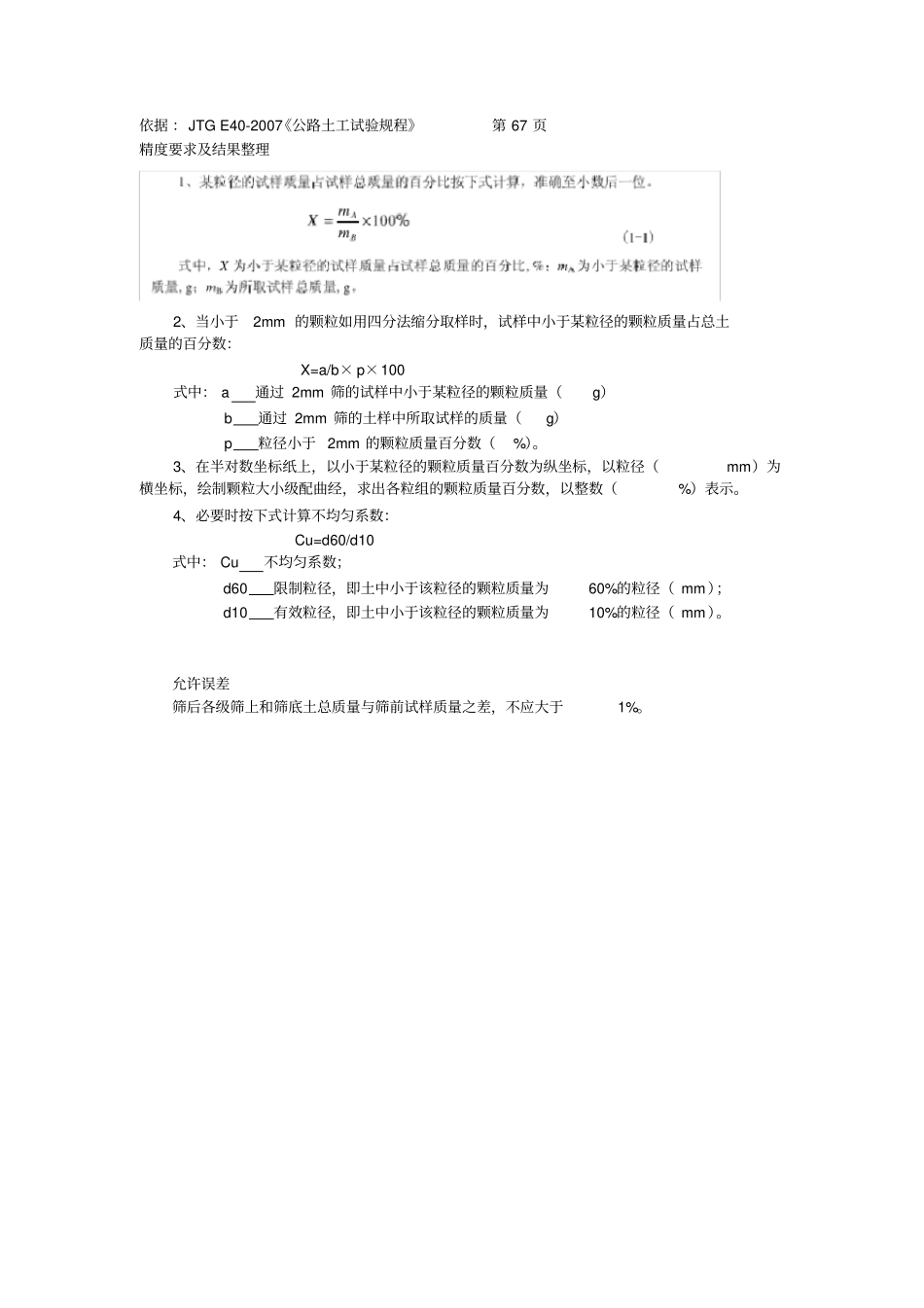

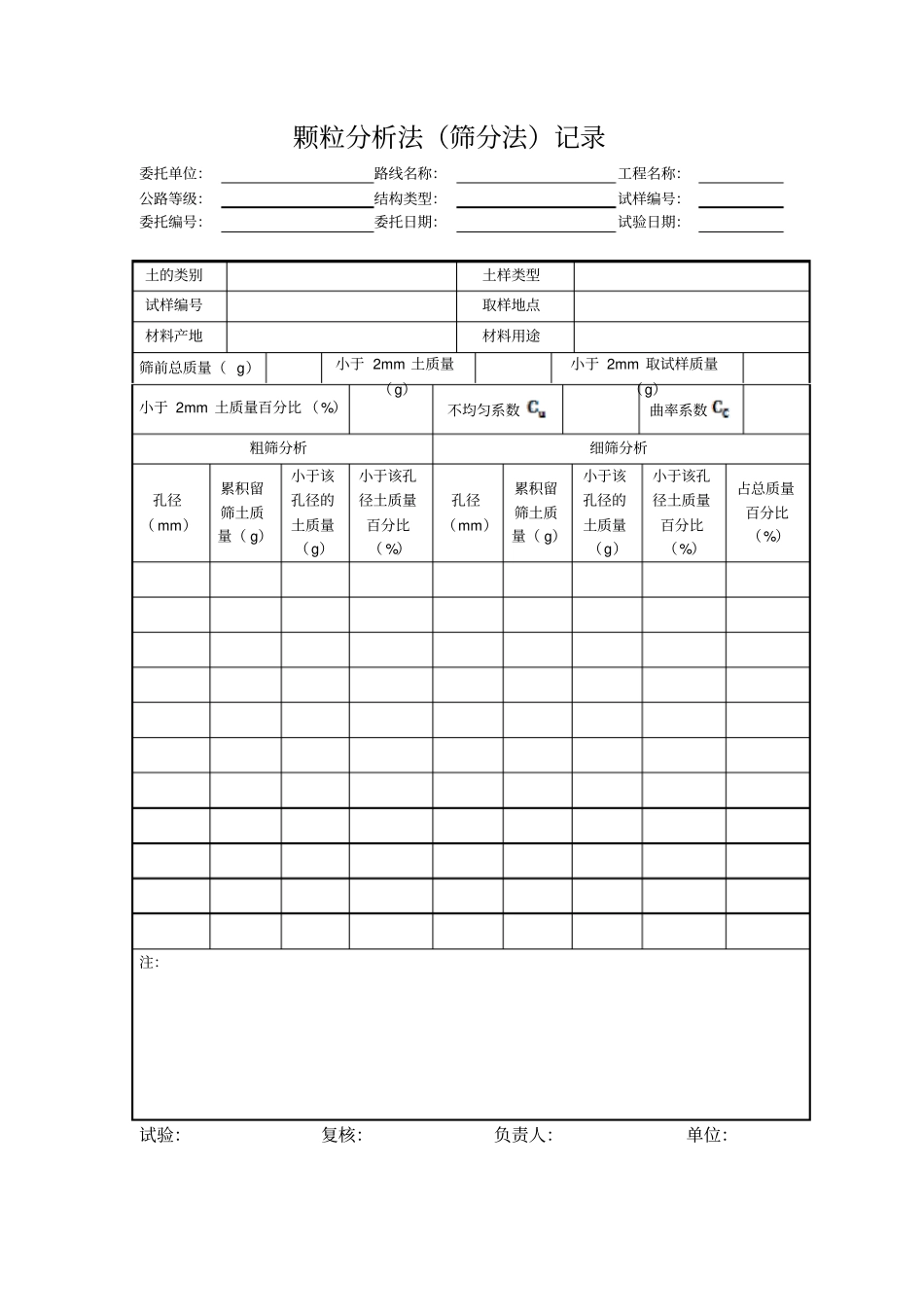

颗粒分析法(筛分法)记录委托单位:路线名称:工程名称:公路等级:结构类型:试样编号:委托编号:委托日期:试验日期:土的类别土样类型试样编号取样地点材料产地材料用途筛前总质量( g)小于 2mm 土质量(g)小于 2mm 取试样质量(g)小于 2mm 土质量百分比 (%)不均匀系数曲率系数粗筛分析细筛分析孔径( mm)累积留筛土质量( g)小于该孔径的土质量(g)小于该孔径土质量百分比( %)孔径(mm)累积留筛土质量( g)小于该孔径的土质量(g)小于该孔径土质量百分比(%)占总质量百分比(%)注:试验:复核:负责人:单位:依据 :JTG E40-2007《公路土工试验规程》第 67 页精度要求及结果整理2、当小于2mm 的颗粒如用四分法缩分取样时,试样中小于某粒径的颗粒质量占总土质量的百分数:X=a/b× p×100式中: a 通过 2mm 筛的试样中小于某粒径的颗粒质量(g)b 通过 2mm 筛的土样中所取试样的质量(g)p 粒径小于 2mm 的颗粒质量百分数(%)。3、在半对数坐标纸上,以小于某粒径的颗粒质量百分数为纵坐标,以粒径(mm)为横坐标,绘制颗粒大小级配曲经,求出各粒组的颗粒质量百分数,以整数(%)表示。4、必要时按下式计算不均匀系数:Cu=d60/d10式中: Cu 不均匀系数;d60 限制粒径,即土中小于该粒径的颗粒质量为60%的粒径( mm);d10 有效粒径,即土中小于该粒径的颗粒质量为10%的粒径( mm)。允许误差筛后各级筛上和筛底土总质量与筛前试样质量之差,不应大于1%。
