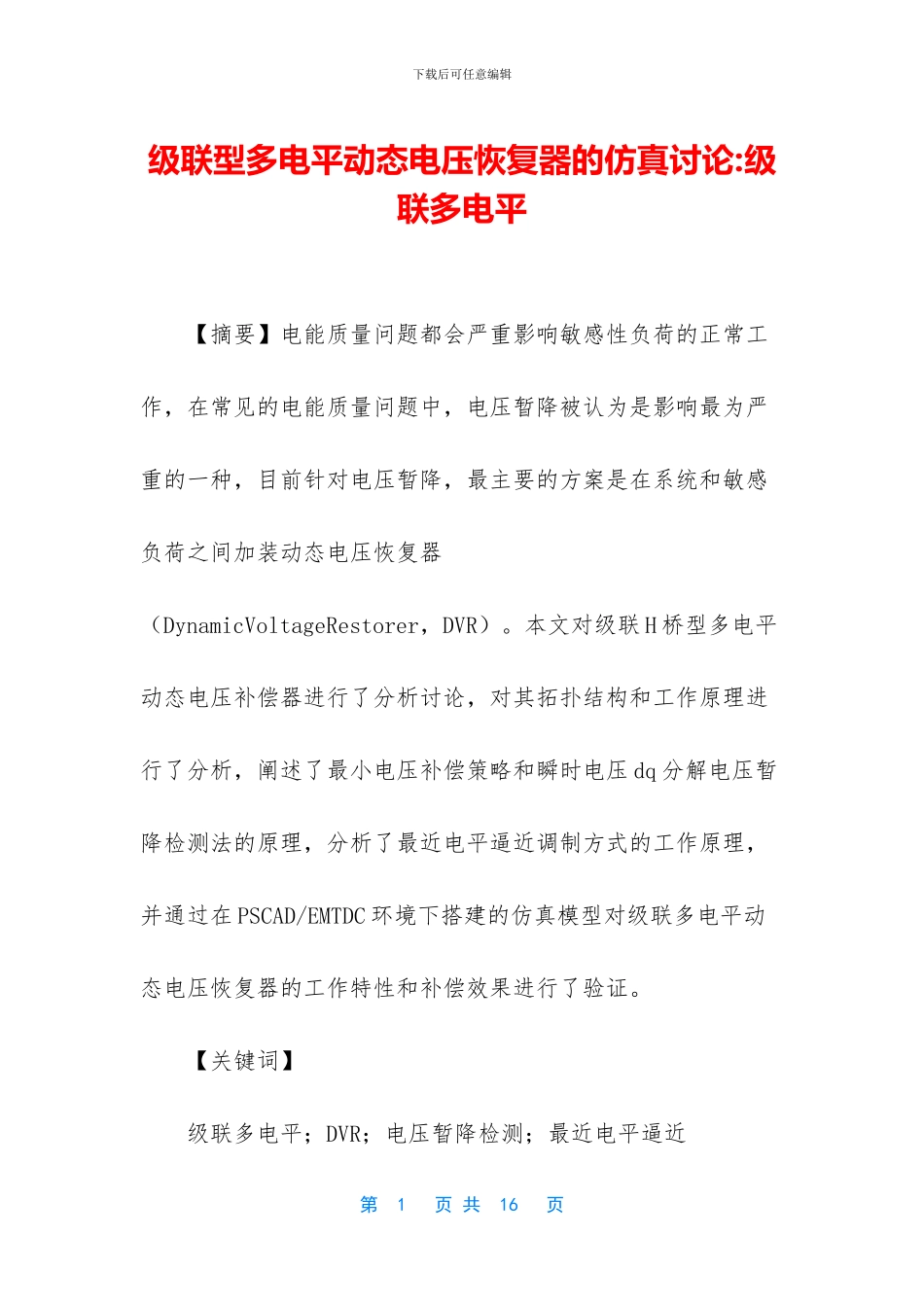

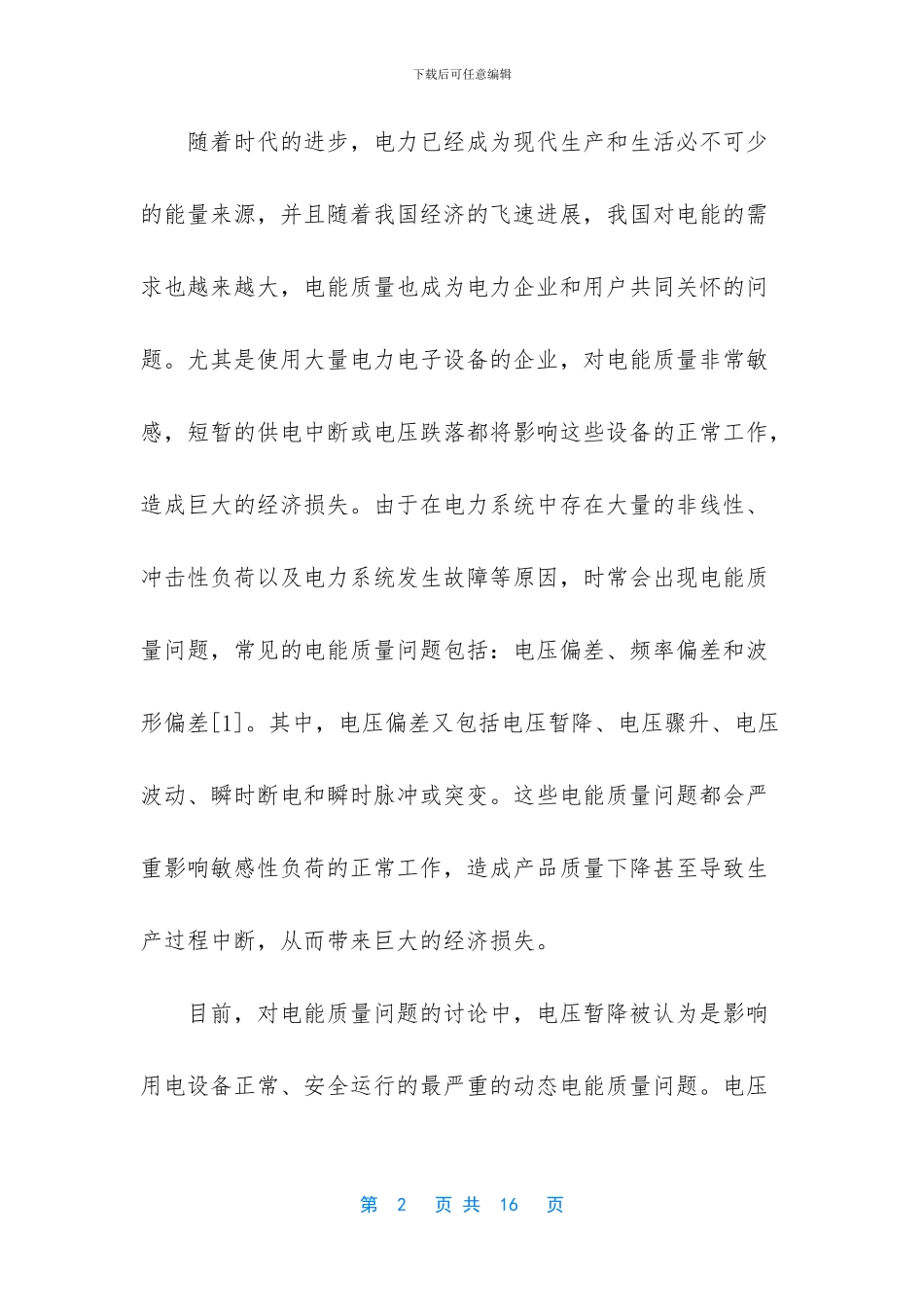

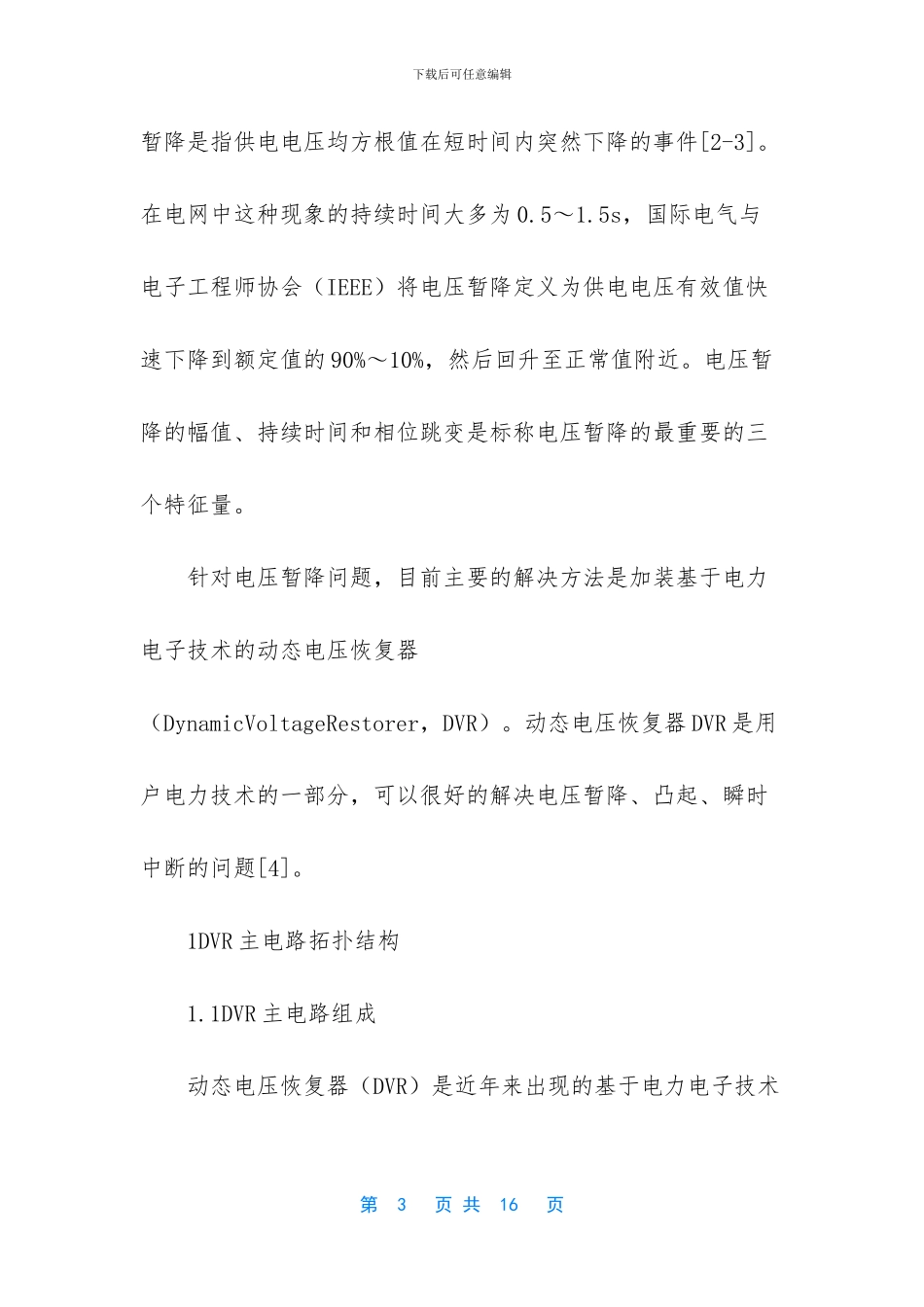

下载后可任意编辑级联型多电平动态电压恢复器的仿真讨论:级联多电平 【摘要】电能质量问题都会严重影响敏感性负荷的正常工作,在常见的电能质量问题中,电压暂降被认为是影响最为严重的一种,目前针对电压暂降,最主要的方案是在系统和敏感负荷之间加装动态电压恢复器(DynamicVoltageRestorer,DVR)。本文对级联 H 桥型多电平动态电压补偿器进行了分析讨论,对其拓扑结构和工作原理进行了分析,阐述了最小电压补偿策略和瞬时电压 dq 分解电压暂降检测法的原理,分析了最近电平逼近调制方式的工作原理,并通过在 PSCAD/EMTDC 环境下搭建的仿真模型对级联多电平动态电压恢复器的工作特性和补偿效果进行了验证。 【关键词】 级联多电平;DVR;电压暂降检测;最近电平逼近 第 1 页 共 16 页下载后可任意编辑 随着时代的进步,电力已经成为现代生产和生活必不可少的能量来源,并且随着我国经济的飞速进展,我国对电能的需求也越来越大,电能质量也成为电力企业和用户共同关怀的问题。尤其是使用大量电力电子设备的企业,对电能质量非常敏感,短暂的供电中断或电压跌落都将影响这些设备的正常工作,造成巨大的经济损失。由于在电力系统中存在大量的非线性、冲击性负荷以及电力系统发生故障等原因,时常会出现电能质量问题,常见的电能质量问题包括:电压偏差、频率偏差和波形偏差[1]。其中,电压偏差又包括电压暂降、电压骤升、电压波动、瞬时断电和瞬时脉冲或突变。这些电能质量问题都会严重影响敏感性负荷的正常工作,造成产品质量下降甚至导致生产过程中断,从而带来巨大的经济损失。 目前,对电能质量问题的讨论中,电压暂降被认为是影响用电设备正常、安全运行的最严重的动态电能质量问题。电压第 2 页 共 16 页下载后可任意编辑暂降是指供电电压均方根值在短时间内突然下降的事件[2-3]。在电网中这种现象的持续时间大多为 0.5~1.5s,国际电气与电子工程师协会(IEEE)将电压暂降定义为供电电压有效值快速下降到额定值的 90%~10%,然后回升至正常值附近。电压暂降的幅值、持续时间和相位跳变是标称电压暂降的最重要的三个特征量。 针对电压暂降问题,目前主要的解决方法是加装基于电力电子技术的动态电压恢复器(DynamicVoltageRestorer,DVR)。动态电压恢复器 DVR 是用户电力技术的一部分,可以很好的解决电压暂降、凸起、瞬时中断的问题[4]。 1DVR 主电路拓扑结构 1.1DVR 主电路组成 动态电压恢复器(DVR)...
