燃气管道管道吹扫方案(精品文档)

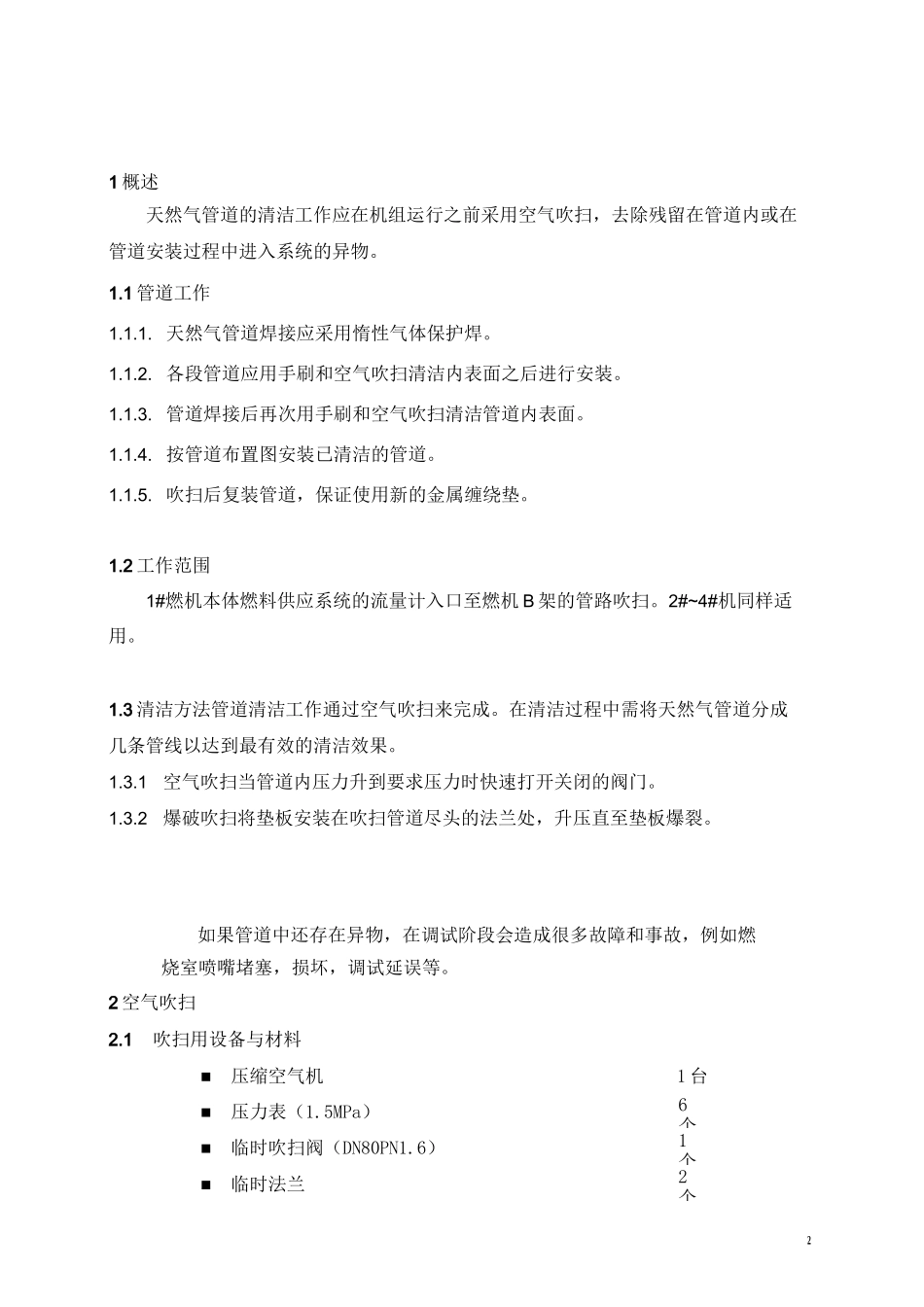

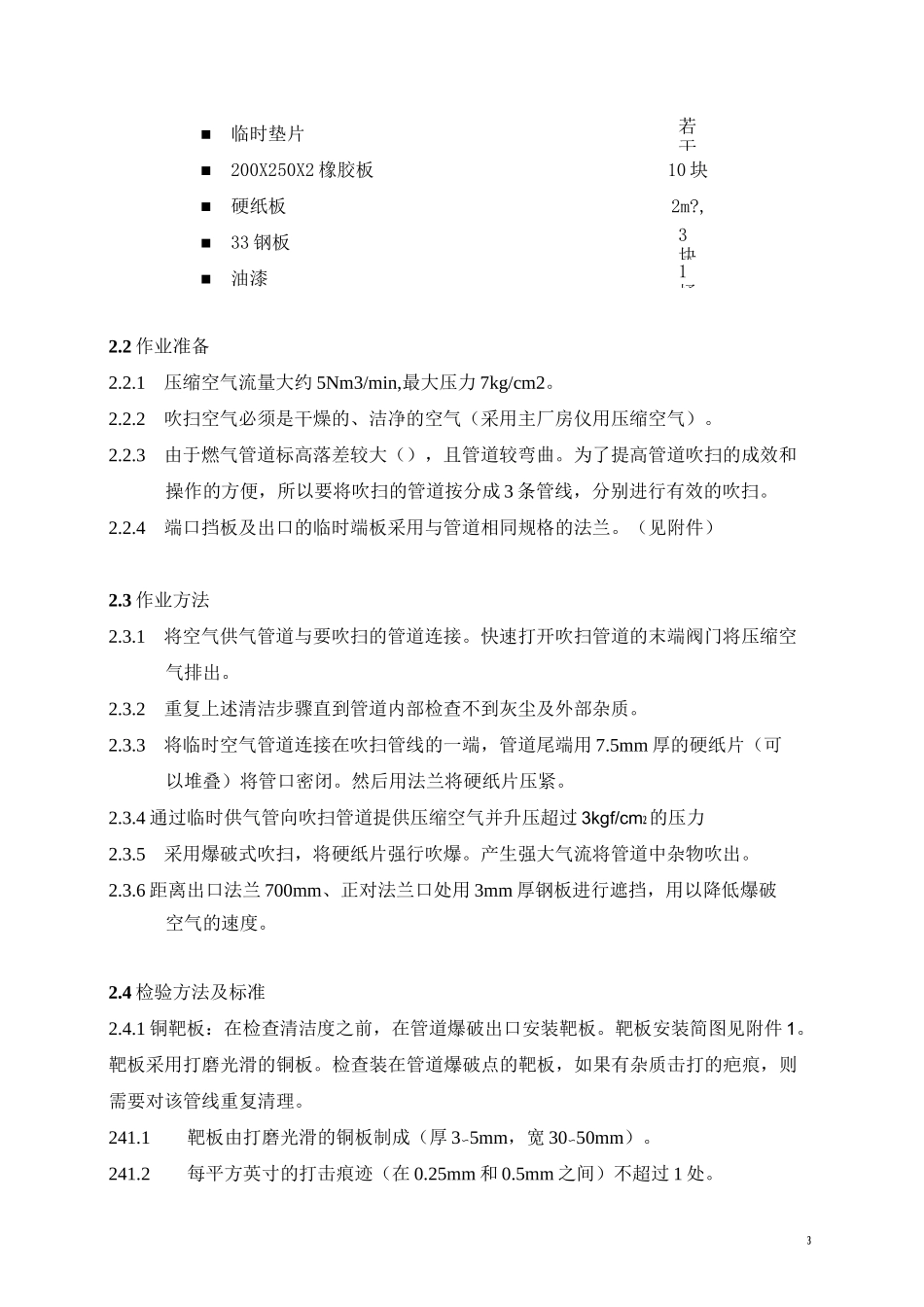

（此文档为 Word 格式，下载后可以任意编辑修改！）（文件备案编号：）编制日期：年月日21 概述天然气管道的清洁工作应在机组运行之前采用空气吹扫，去除残留在管道内或在管道安装过程中进入系统的异物。1.1 管道工作1.1.1. 天然气管道焊接应采用惰性气体保护焊。1.1.2. 各段管道应用手刷和空气吹扫清洁内表面之后进行安装。1.1.3. 管道焊接后再次用手刷和空气吹扫清洁管道内表面。1.1.4. 按管道布置图安装已清洁的管道。1.1.5. 吹扫后复装管道，保证使用新的金属缠绕垫。1.2 工作范围1#燃机本体燃料供应系统的流量计入口至燃机 B 架的管路吹扫。2#~4#机同样适用。1.3 清洁方法管道清洁工作通过空气吹扫来完成。在清洁过程中需将天然气管道分成几条管线以达到最有效的清洁效果。1.3.1空气吹扫当管道内压力升到要求压力时快速打开关闭的阀门。1.3.2爆破吹扫将垫板安装在吹扫管道尽头的法兰处，升压直至垫板爆裂。如果管道中还存在异物，在调试阶段会造成很多故障和事故，例如燃烧室喷嘴堵塞，损坏，调试延误等。2 空气吹扫2.1吹扫用设备与材料■压缩空气机1 台■压力表（1.5MPa）6个■临时吹扫阀（DN80PN1.6）1个■临时法兰2个3■临时垫片若干■200X250X2 橡胶板10 块■硬纸板2m?,■33 钢板3块■油漆1桶2.2 作业准备2.2.1压缩空气流量大约 5Nm3/min,最大压力 7kg/cm2。2.2.2吹扫空气必须是干燥的、洁净的空气（采用主厂房仪用压缩空气）。2.2.3由于燃气管道标高落差较大（），且管道较弯曲。为了提高管道吹扫的成效和操作的方便，所以要将吹扫的管道按分成 3 条管线，分别进行有效的吹扫。2.2.4端口挡板及出口的临时端板采用与管道相同规格的法兰。（见附件）2.3 作业方法2.3.1将空气供气管道与要吹扫的管道连接。快速打开吹扫管道的末端阀门将压缩空气排出。2.3.2重复上述清洁步骤直到管道内部检查不到灰尘及外部杂质。2.3.3将临时空气管道连接在吹扫管线的一端，管道尾端用 7.5mm 厚的硬纸片（可以堆叠）将管口密闭。然后用法兰将硬纸片压紧。2.3.4 通过临时供气管向吹扫管道提供压缩空气并升压超过 3kgf/cm2的压力2.3.5采用爆破式吹扫，将硬纸片强行吹爆。产生强大气流将管道中杂物吹出。2.3.6 距离出口法兰 700mm、正对法兰口处用 3mm 厚钢板进行遮挡，用以降低爆破空气的速度。2.4 检验方法及标准2.4.1 铜靶板：在检查清洁度之前，在管道爆破出口安装靶板。靶板安装简图见附件 1。靶板采用打磨光滑的铜板。...
