预充电路与预充电阻选型

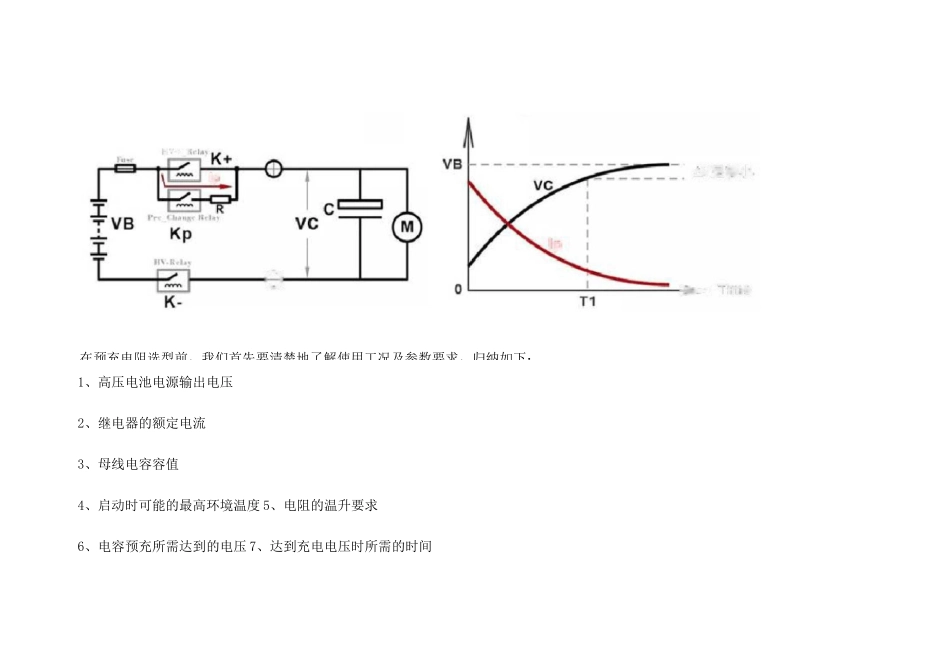

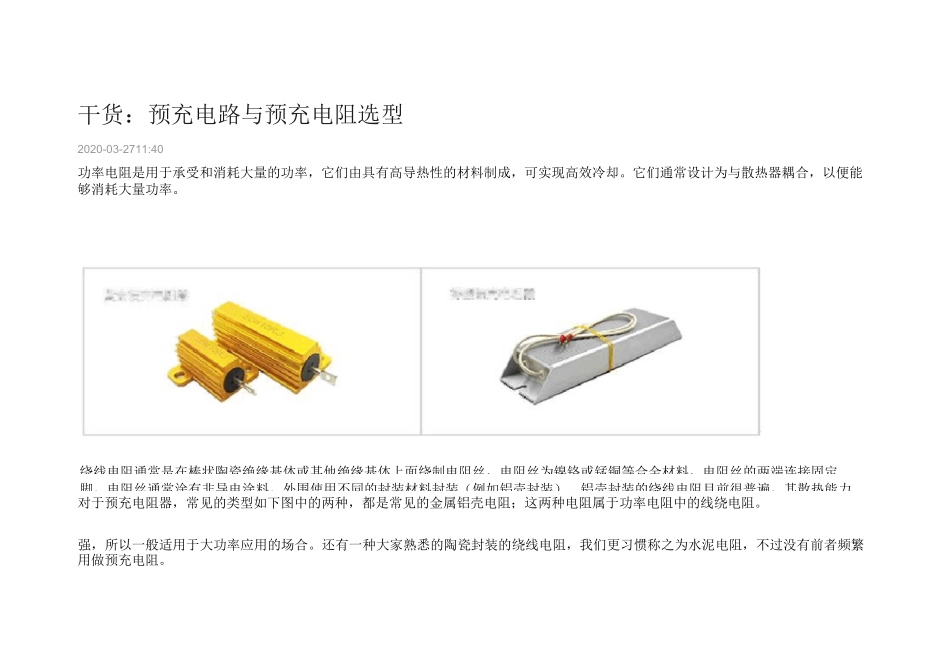

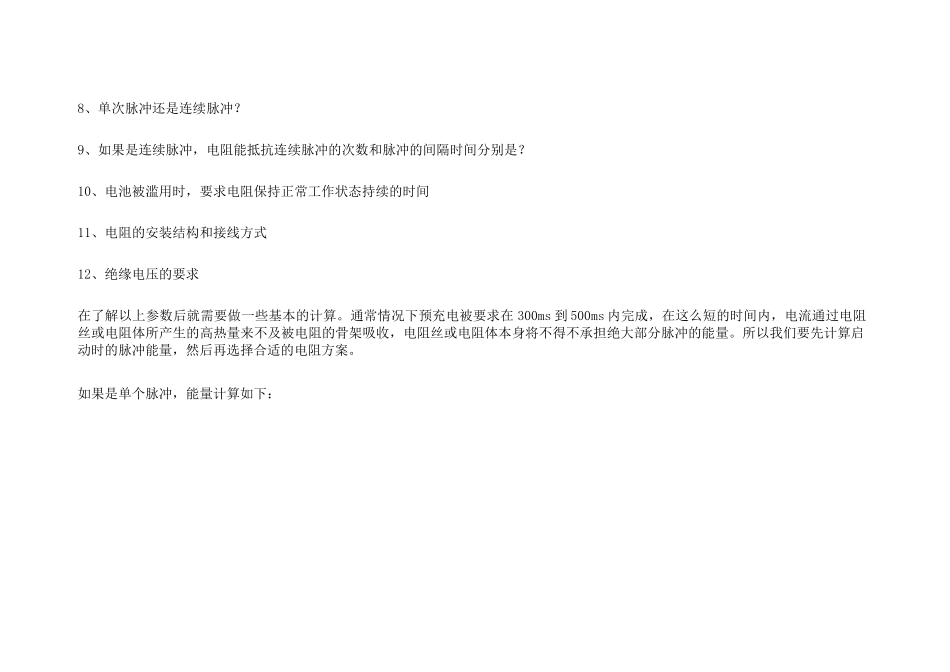

预充电阻选梯型铝豆电阻黄金铝秃电阻干货：预充电路绕线电阻通常是在棒状陶瓷绝缘基体或其他绝缘基体上面绕制电阻丝，电阻丝为镍铬或锰铜等合金材料，电阻丝的两端连接固定脚，电阻丝通常涂有非导电涂料，外围使用不同的封装材料封装（例如铝壳封装）。铝壳封装的绕线电阻目前很普遍，其散热能力干货：预充电路与预充电阻选型2020-03-2711:40功率电阻是用于承受和消耗大量的功率，它们由具有高导热性的材料制成，可实现高效冷却。它们通常设计为与散热器耦合，以便能够消耗大量功率。对于预充电阻器，常见的类型如下图中的两种，都是常见的金属铝壳电阻；这两种电阻属于功率电阻中的线绕电阻。强，所以一般适用于大功率应用的场合。还有一种大家熟悉的陶瓷封装的绕线电阻，我们更习惯称之为水泥电阻，不过没有前者频繁用做预充电阻。IIpo11、预充电阻选少罡够小吕—Time干货：预充电路与在预充电阻选型前，我们首先要清楚地了解使用工况及参数要求，归纳如下：1、高压电池电源输出电压2、继电器的额定电流3、母线电容容值4、启动时可能的最高环境温度 5、电阻的温升要求6、电容预充所需达到的电压 7、达到充电电压时所需的时间8、单次脉冲还是连续脉冲？9、如果是连续脉冲，电阻能抵抗连续脉冲的次数和脉冲的间隔时间分别是？10、电池被滥用时，要求电阻保持正常工作状态持续的时间11、电阻的安装结构和接线方式12、绝缘电压的要求在了解以上参数后就需要做一些基本的计算。通常情况下预充电被要求在 300ms 到 500ms 内完成，在这么短的时间内，电流通过电阻丝或电阻体所产生的高热量来不及被电阻的骨架吸收，电阻丝或电阻体本身将不得不承担绝大部分脉冲的能量。所以我们要先计算启动时的脉冲能量，然后再选择合适的电阻方案。如果是单个脉冲，能量计算如下：干货：预充电路与预充电阻选总能如果是连续脉冲，当脉冲的间隔时间很短（比如小于 1S）时，实际应用中耗散能量的比例很小，我们一般可以用线性累积来计算总的脉冲能量。然后再确定一下预充电阻的阻值：求解电阻：R=5C*In(——)-—干货：预充电路与预充电阻选型T=RC*Ln[(Us-U0)/(Us-Vt)]其中：T 二预充电时间只=预充电阻C 二负载端电容Us=电池包电压U0=负载端闭合高压前的电压(可表示为 0)Ut 二预充结束时负载端电压一般来说，Ut 选择为总电压 Us 的 90%或者 95%,这里认为是 90%，所以公式可以表示如下:T=RC*Ln10则 R=T/(C*Ln10)接下来举一个预冲电阻具体的例子：假设整...
