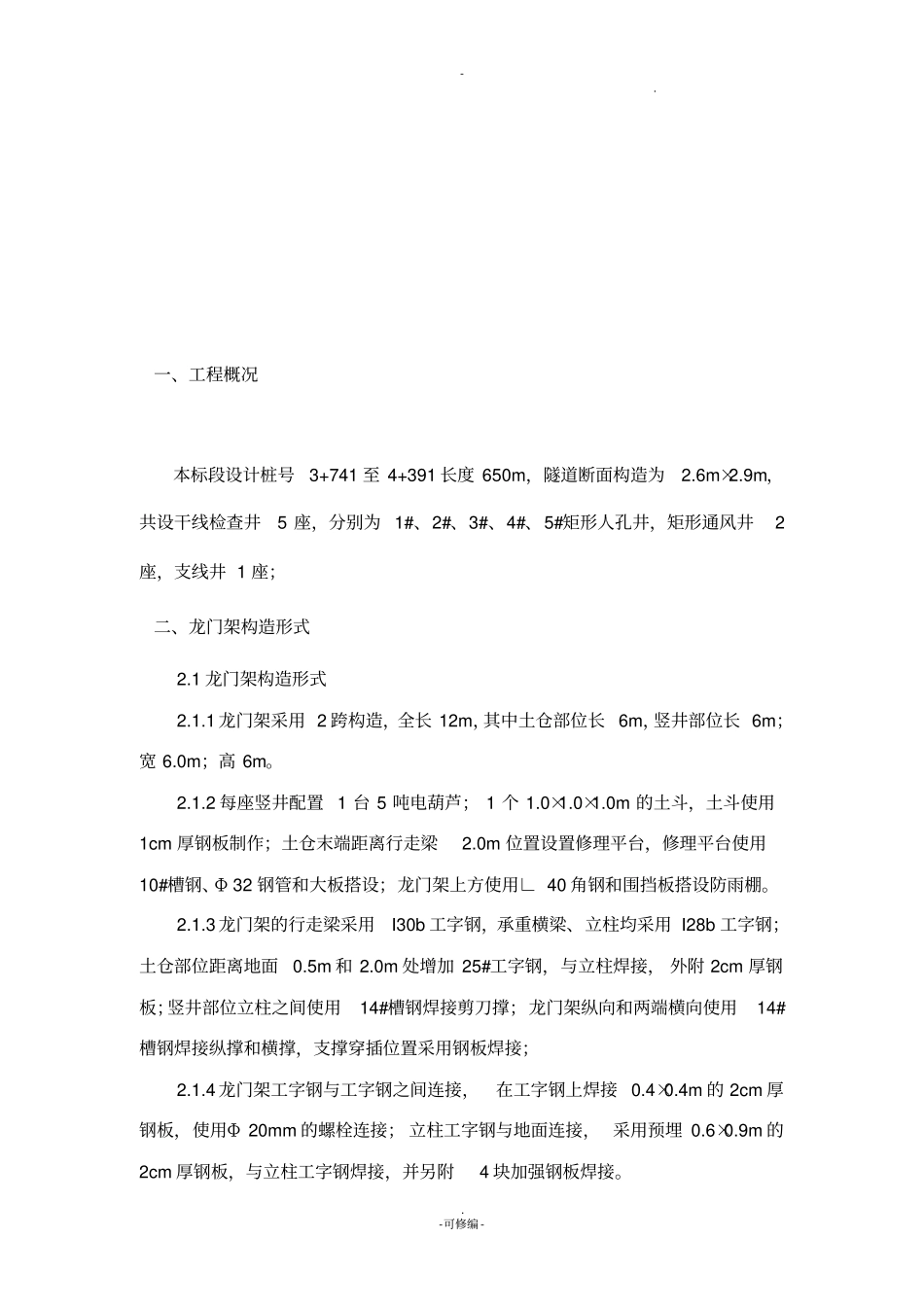

龙门架安装方案含计算_第3页
3/17
- .. -可修编 -龙门架施工方案- .. -可修编 -目录一、工程概况二、龙门架构造形式三、龙门架安装施工四、平安考前须知- .. -可修编 -一、工程概况本标段设计桩号3+741 至 4+391 长度 650m,隧道断面构造为2.6m×2.9m,共设干线检查井5 座,分别为 1#、2#、3#、4#、5#矩形人孔井,矩形通风井2座,支线井 1 座;二、龙门架构造形式2.1 龙门架构造形式2.1.1 龙门架采用 2 跨构造,全长 12m,其中土仓部位长 6m,竖井部位长 6m;宽 6.0m;高 6m。2.1.2 每座竖井配置 1 台 5 吨电葫芦; 1 个 1.0×1.0×1.0m 的土斗,土斗使用1cm 厚钢板制作;土仓末端距离行走梁2.0m 位置设置修理平台,修理平台使用10#槽钢、Φ 32 钢管和大板搭设;龙门架上方使用∟ 40 角钢和围挡板搭设防雨棚。2.1.3 龙门架的行走梁采用I30b 工字钢,承重横梁、立柱均采用 I28b 工字钢;土仓部位距离地面0.5m 和 2.0m 处增加 25#工字钢,与立柱焊接, 外附 2cm 厚钢板;竖井部位立柱之间使用14#槽钢焊接剪刀撑;龙门架纵向和两端横向使用14#槽钢焊接纵撑和横撑,支撑穿插位置采用钢板焊接;2.1.4 龙门架工字钢与工字钢之间连接,在工字钢上焊接 0.4×0.4m 的 2cm 厚钢板,使用Φ 20mm 的螺栓连接; 立柱工字钢与地面连接, 采用预埋 0.6×0.9m 的2cm 厚钢板,与立柱工字钢焊接,并另附4 块加强钢板焊接。- .. -可修编 -2.1.5 龙门架根底每个根底的断面形式为1.2m×1.2m×1.2m 现浇 C25混凝土,在根底中预埋钢板,以便于立柱与根底的连接,钢板厚度20mm,平面尺寸为 900mm×600mm,在预埋钢板上焊接3 根直径 ? 25 钢筋,钢筋长度为2.3m。钢筋与钢板的焊接应当结实、饱满。2.1.6 电葫芦修理平台平台宽度不小于 1.5m,木板满铺,用铅丝绑牢,不许有探头板,设置护栏,并挂设平安护网;搭设电葫芦操作平台采用L100×80 角钢,平面尺寸1m×2m,栏杆高度 1.4m,水平护栏不少于 3 道。2.1.7 提升架附属设施1)检修平台在提升架上设电葫芦简易检修平台,检修平台未设置栏杆, 在进展检修作业时,应按高空作业要求进展,必须佩带保险绳。另外,本检修平台承载力较低,检修人员不超过两人,检修用工具重量不超过10Kg。2)爬梯及挡土撑在龙门架立柱上焊接φ20 的圆钢作爬梯踏步,间距300mm,圆钢与立柱工字钢两翼焊牢。 为方便堆土和出土, 在堆土跨距立柱底0.4m,1.2m 和 2.0m 处立柱侧各设一道挡土...
