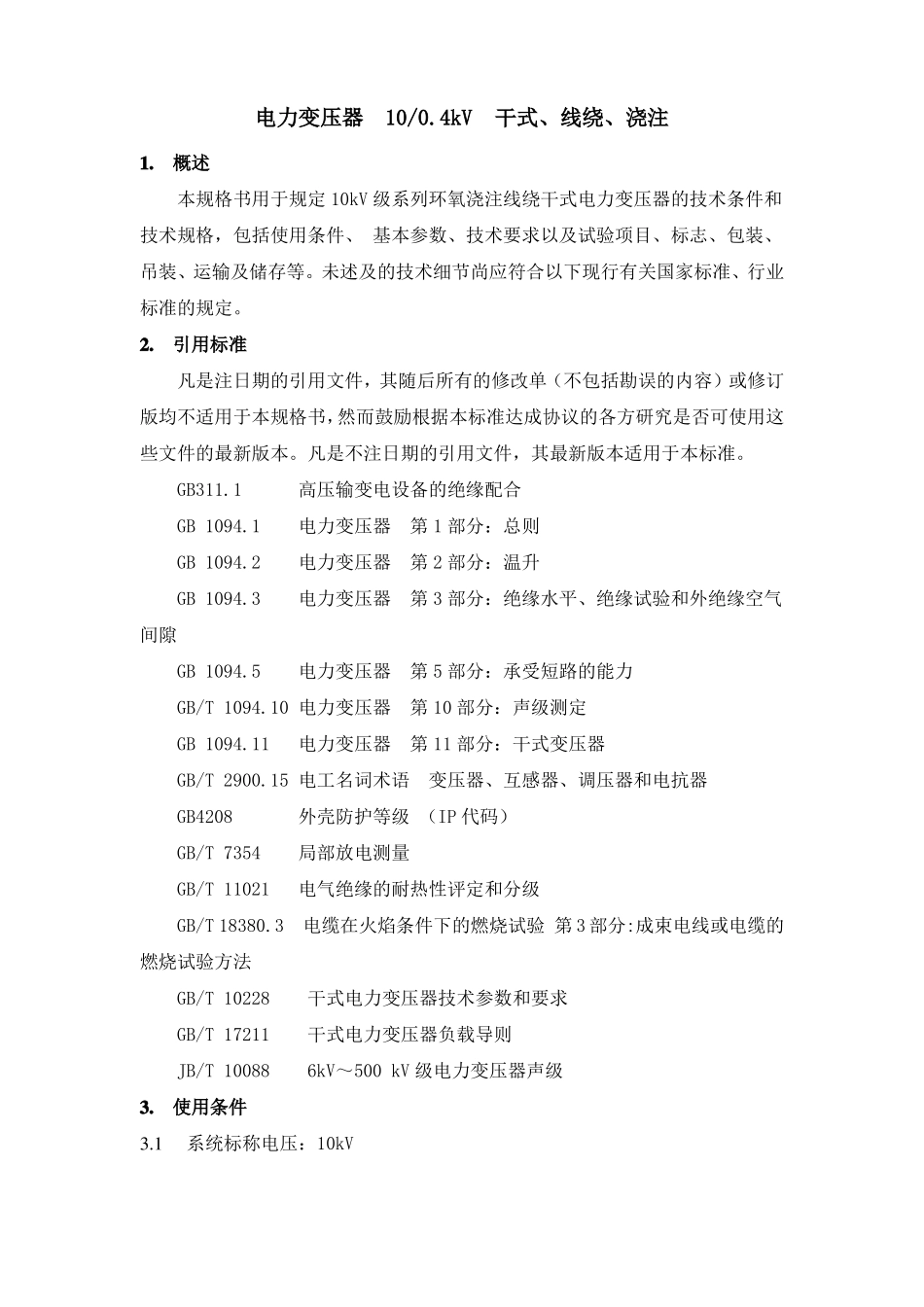

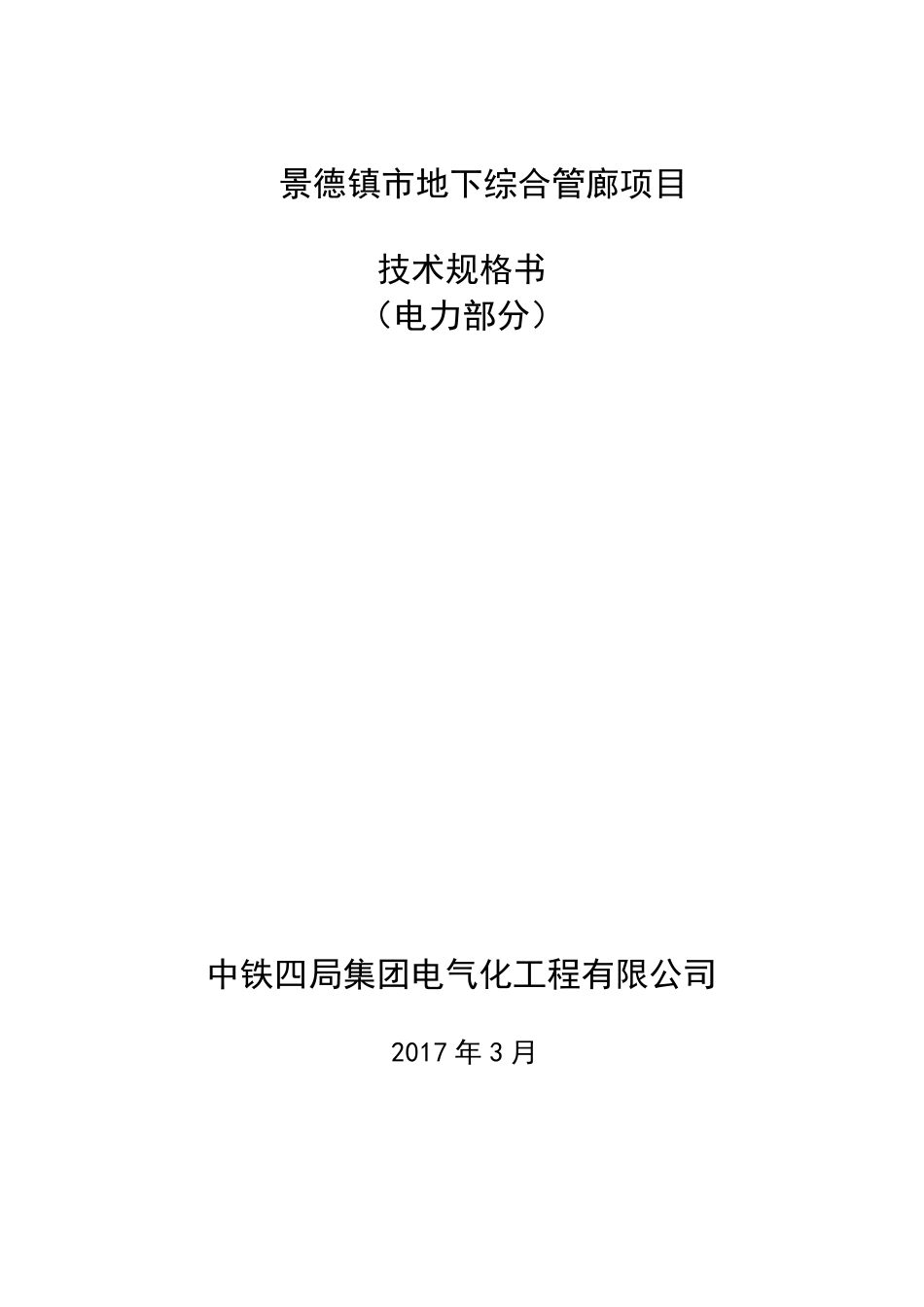

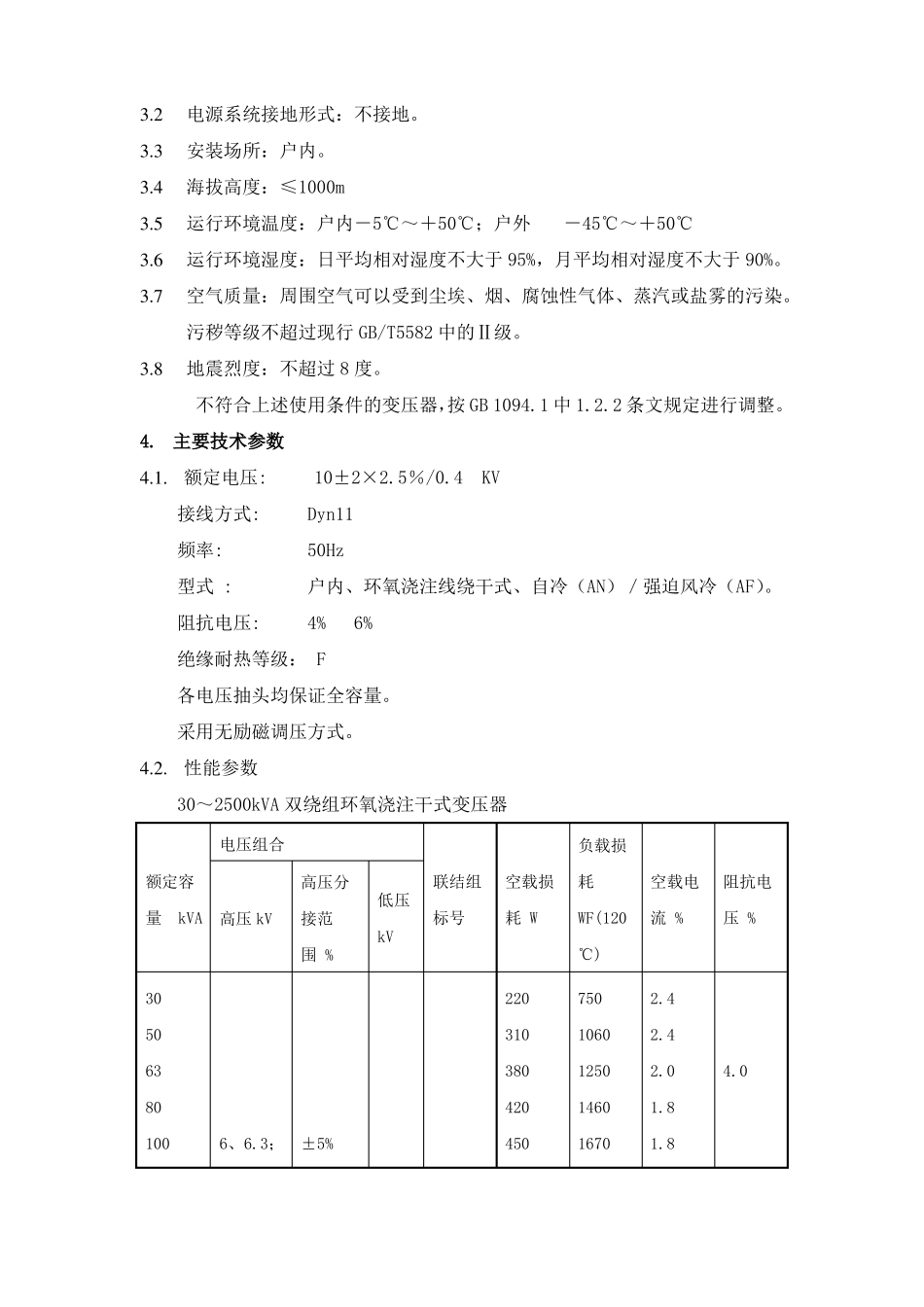

景德镇市地下综合管廊项目技术规格书（电力部分）中铁四局集团电气化工程有限公司2017 年 3 月电力变压器10/0.4kV干式、线绕、浇注1.概述本规格书用于规定 10kV 级系列环氧浇注线绕干式电力变压器的技术条件和技术规格，包括使用条件、 基本参数、技术要求以及试验项目、标志、包装、吊装、运输及储存等。未述及的技术细节尚应符合以下现行有关国家标准、行业标准的规定。2.引用标准凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规格书，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB311.1高压输变电设备的绝缘配合GB 1094.1电力变压器第 1 部分：总则GB 1094.2电力变压器第 2 部分：温升GB 1094.3电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5电力变压器第 5 部分：承受短路的能力GB/T 1094.10 电力变压器第 10 部分：声级测定GB 1094.11电力变压器第 11 部分：干式变压器GB/T 2900.15 电工名词术语变压器、互感器、调压器和电抗器GB4208外壳防护等级 （IP 代码）GB/T 7354局部放电测量GB/T 11021电气绝缘的耐热性评定和分级GB/T 18380.3电缆在火焰条件下的燃烧试验 第 3 部分:成束电线或电缆的燃烧试验方法GB/T 10228干式电力变压器技术参数和要求GB/T 17211干式电力变压器负载导则JB/T 100886kV～500 kV 级电力变压器声级3.使用条件3.1系统标称电压：10kV3.2电源系统接地形式：不接地。3.3安装场所：户内。3.4海拔高度：≤1000m3.5运行环境温度：户内－5℃～＋50℃；户外－45℃～＋50℃3.6运行环境湿度：日平均相对湿度不大于 95%，月平均相对湿度不大于 90%。3.7空气质量：周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。污秽等级不超过现行 GB/T5582 中的Ⅱ级。3.8地震烈度：不超过 8 度。不符合上述使用条件的变压器，按 GB 1094.1 中 1.2.2 条文规定进行调整。4. 主要技术参数4.1.额定电压: 10±2×2.5％/0.4 KV接线方式: Dyn11频率: 50Hz型式 :户内、环氧浇注线绕干式、自冷（AN）／强迫风冷（AF）。阻抗电压: 4% 6%绝缘耐热等级： F各电压抽头均保证全容量。采用无励磁调压方式。4.2.性能参数30～2500kVA 双绕组环氧浇注干式变压器电压组合额定容量 kVA高压 kV高压分接范围 %30506380100220310380420450联结组空载损...
