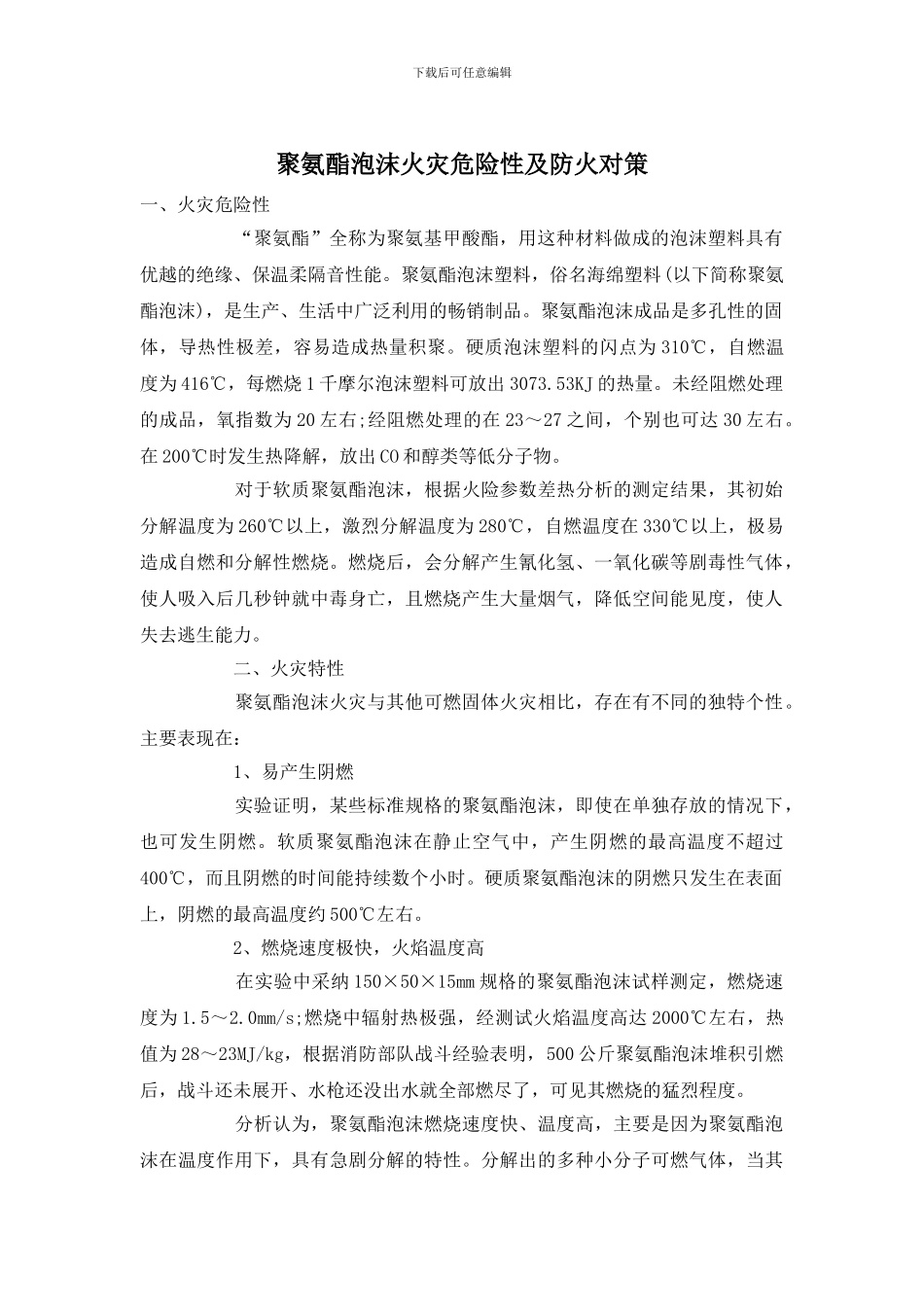

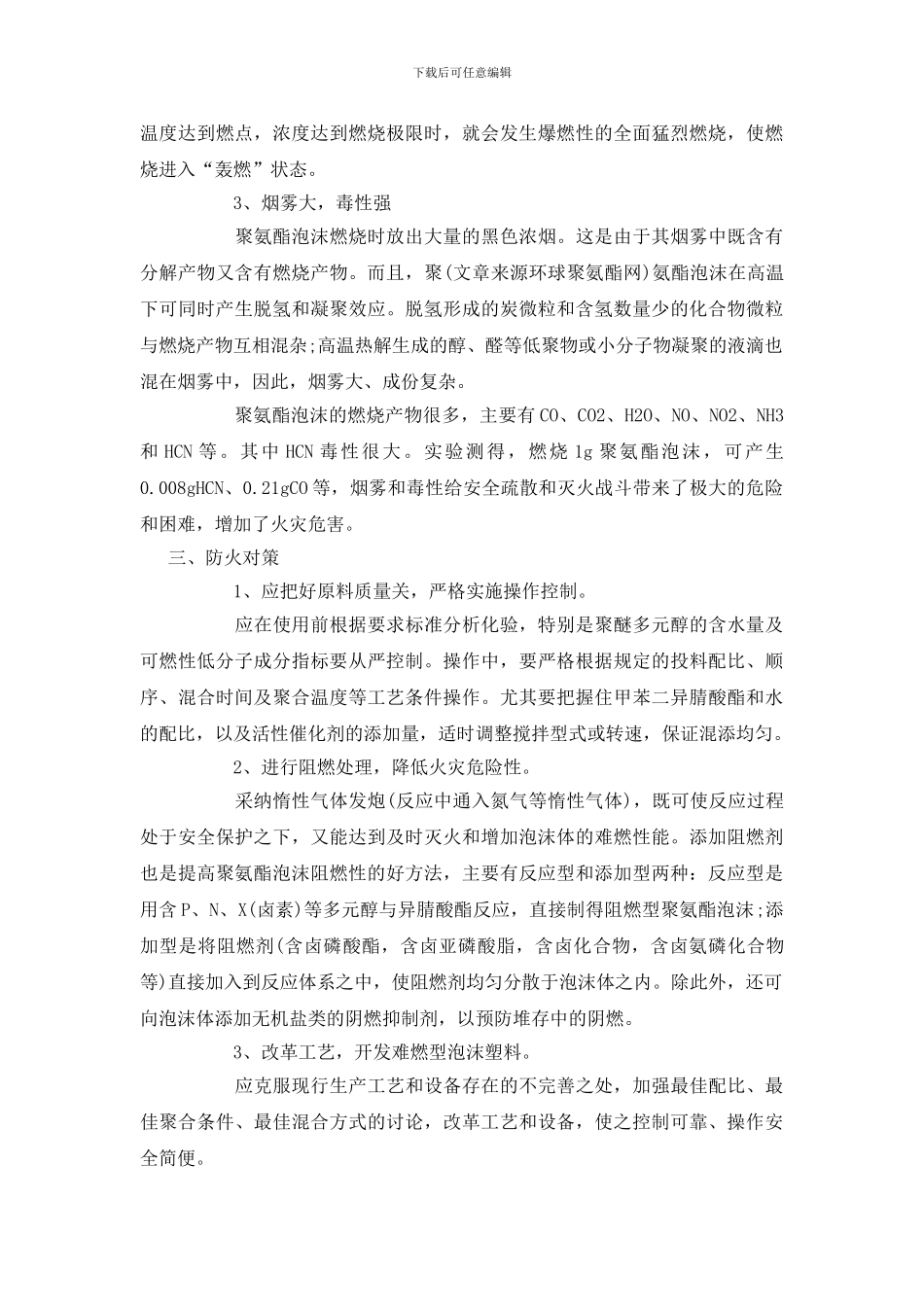

下载后可任意编辑聚氨酯泡沫火灾危险性及防火对策一、火灾危险性 “聚氨酯”全称为聚氨基甲酸酯，用这种材料做成的泡沫塑料具有优越的绝缘、保温柔隔音性能。聚氨酯泡沫塑料，俗名海绵塑料(以下简称聚氨酯泡沫)，是生产、生活中广泛利用的畅销制品。聚氨酯泡沫成品是多孔性的固体，导热性极差，容易造成热量积聚。硬质泡沫塑料的闪点为 310℃，自燃温度为 416℃，每燃烧 1 千摩尔泡沫塑料可放出 3073.53KJ 的热量。未经阻燃处理的成品，氧指数为 20 左右;经阻燃处理的在 23～27 之间，个别也可达 30 左右。在 200℃时发生热降解，放出 CO 和醇类等低分子物。 对于软质聚氨酯泡沫，根据火险参数差热分析的测定结果，其初始分解温度为 260℃以上，激烈分解温度为 280℃，自燃温度在 330℃以上，极易造成自燃和分解性燃烧。燃烧后，会分解产生氰化氢、一氧化碳等剧毒性气体，使人吸入后几秒钟就中毒身亡，且燃烧产生大量烟气，降低空间能见度，使人失去逃生能力。 二、火灾特性 聚氨酯泡沫火灾与其他可燃固体火灾相比，存在有不同的独特个性。主要表现在： 1、易产生阴燃 实验证明，某些标准规格的聚氨酯泡沫，即使在单独存放的情况下，也可发生阴燃。软质聚氨酯泡沫在静止空气中，产生阴燃的最高温度不超过400℃，而且阴燃的时间能持续数个小时。硬质聚氨酯泡沫的阴燃只发生在表面上，阴燃的最高温度约 500℃左右。 2、燃烧速度极快，火焰温度高 在实验中采纳 150×50×15mm 规格的聚氨酯泡沫试样测定，燃烧速度为 1.5～2.0mm/s;燃烧中辐射热极强，经测试火焰温度高达 2000℃左右，热值为 28～23MJ/kg，根据消防部队战斗经验表明，500 公斤聚氨酯泡沫堆积引燃后，战斗还未展开、水枪还没出水就全部燃尽了，可见其燃烧的猛烈程度。 分析认为，聚氨酯泡沫燃烧速度快、温度高，主要是因为聚氨酯泡沫在温度作用下，具有急剧分解的特性。分解出的多种小分子可燃气体，当其下载后可任意编辑温度达到燃点，浓度达到燃烧极限时，就会发生爆燃性的全面猛烈燃烧，使燃烧进入“轰燃”状态。 3、烟雾大，毒性强 聚氨酯泡沫燃烧时放出大量的黑色浓烟。这是由于其烟雾中既含有分解产物又含有燃烧产物。而且，聚(文章来源环球聚氨酯网)氨酯泡沫在高温下可同时产生脱氢和凝聚效应。脱氢形成的炭微粒和含氢数量少的化合物微粒与燃烧产物互相混杂;高温热解生成的醇、醛等低聚物或小分子物凝聚的液滴也混在烟雾中，因此，烟雾大、成...
