现代飞机装配技术知识点.

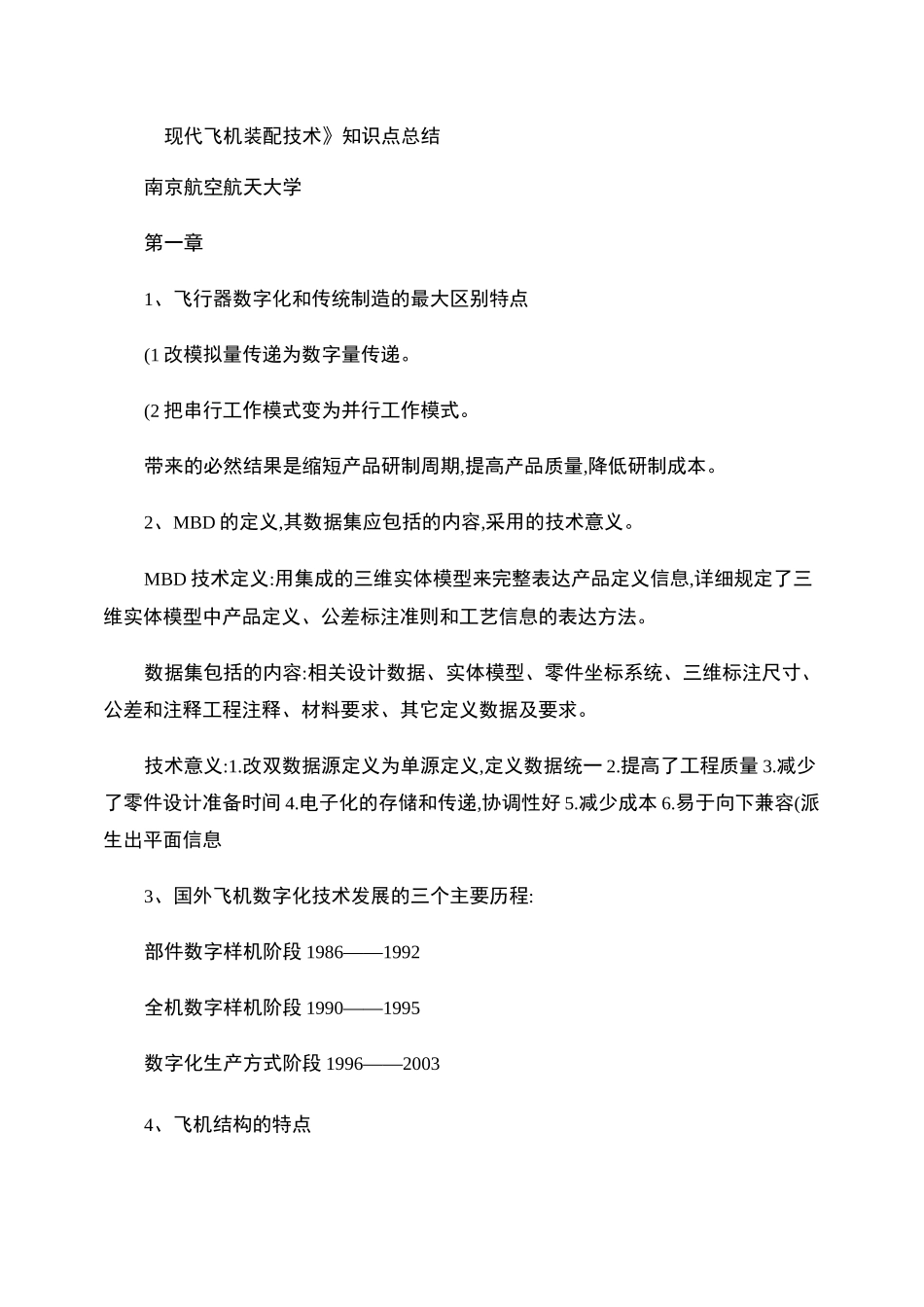

现代飞机装配技术》知识点总结南京航空航天大学第一章1、飞行器数字化和传统制造的最大区别特点(1 改模拟量传递为数字量传递。(2 把串行工作模式变为并行工作模式。带来的必然结果是缩短产品研制周期,提高产品质量,降低研制成本。2、MBD 的定义,其数据集应包括的内容,采用的技术意义。MBD 技术定义:用集成的三维实体模型来完整表达产品定义信息,详细规定了三维实体模型中产品定义、公差标注准则和工艺信息的表达方法。数据集包括的内容:相关设计数据、实体模型、零件坐标系统、三维标注尺寸、公差和注释工程注释、材料要求、其它定义数据及要求。技术意义:1.改双数据源定义为单源定义,定义数据统一 2.提高了工程质量 3.减少了零件设计准备时间 4.电子化的存储和传递,协调性好 5.减少成本 6.易于向下兼容(派生出平面信息3、国外飞机数字化技术发展的三个主要历程:部件数字样机阶段 1986——1992全机数字样机阶段 1990——1995数字化生产方式阶段 1996——20034、飞机结构的特点零件多、尺寸大、刚度小、外形复杂、结构复杂、精度要求高、其装配具有与一般机械产品不同的技术和特点。5、什么是飞机装配,发展历程?根据尺寸协调原则,将飞机零件或组件按照设计和技术要求进行组合、连接形成更高一级的装配件或整机的过程。自动化装配6、飞机数字化制造的三个主要内容CAD、CAM、CAPP第二章1、产品数字建模的发展过程中提出的产品信息模型有哪三种概念?面向几何的产品信息模型(geometry-orientedproductmodel 面向特征的产品信息模型(feature-orientedproductmodel 集成产品信息模型 IPIM(integratedproductinformationmodel2、物料清单(BOM 的定义，企业三种主要的 BOM 表,EBOM、PBOM、MBOMBOM 定义:又称为产品结构表或产品结构树;在 ERP 系统中,物料一词有着广泛的含义,它是所有与生产有关的物料的统称。EBOM 设计确定零部件的关系PBOM 工艺工艺规划、加工归属计划分工表MBOM 制造主要按照装配顺序流程来确定3、三级数字样机内容一级数字样机:飞机产品设计从用户需求信息开始。飞机总体设计组经过对飞机的航程、所需燃油、载客量、总体性能及制造成本等进行分析后,得出的数据就作为进行初步产品数字建模的依据。建立飞机总体定义包括飞机的描述文档、三面图、外形气动布局和飞机内部轮廓图;第二阶段数字化预装配（2 级数字样机:在生产设计数据集发放之前,为工程部门用来进一步进行产品开发,验证设计构形等。在这一阶段工作进展...
