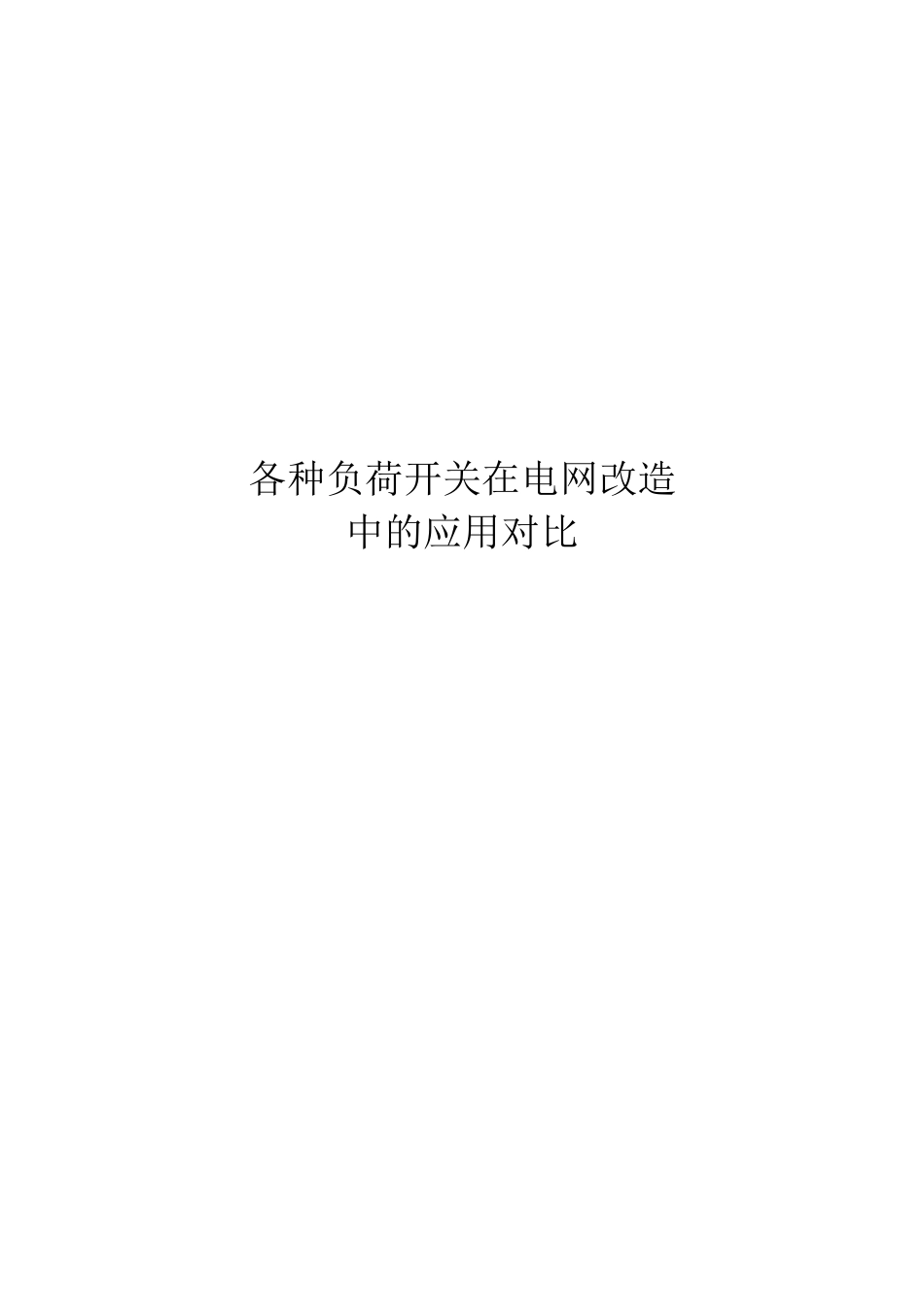

各种负荷开关在电网改造中的应用对比VIP免费

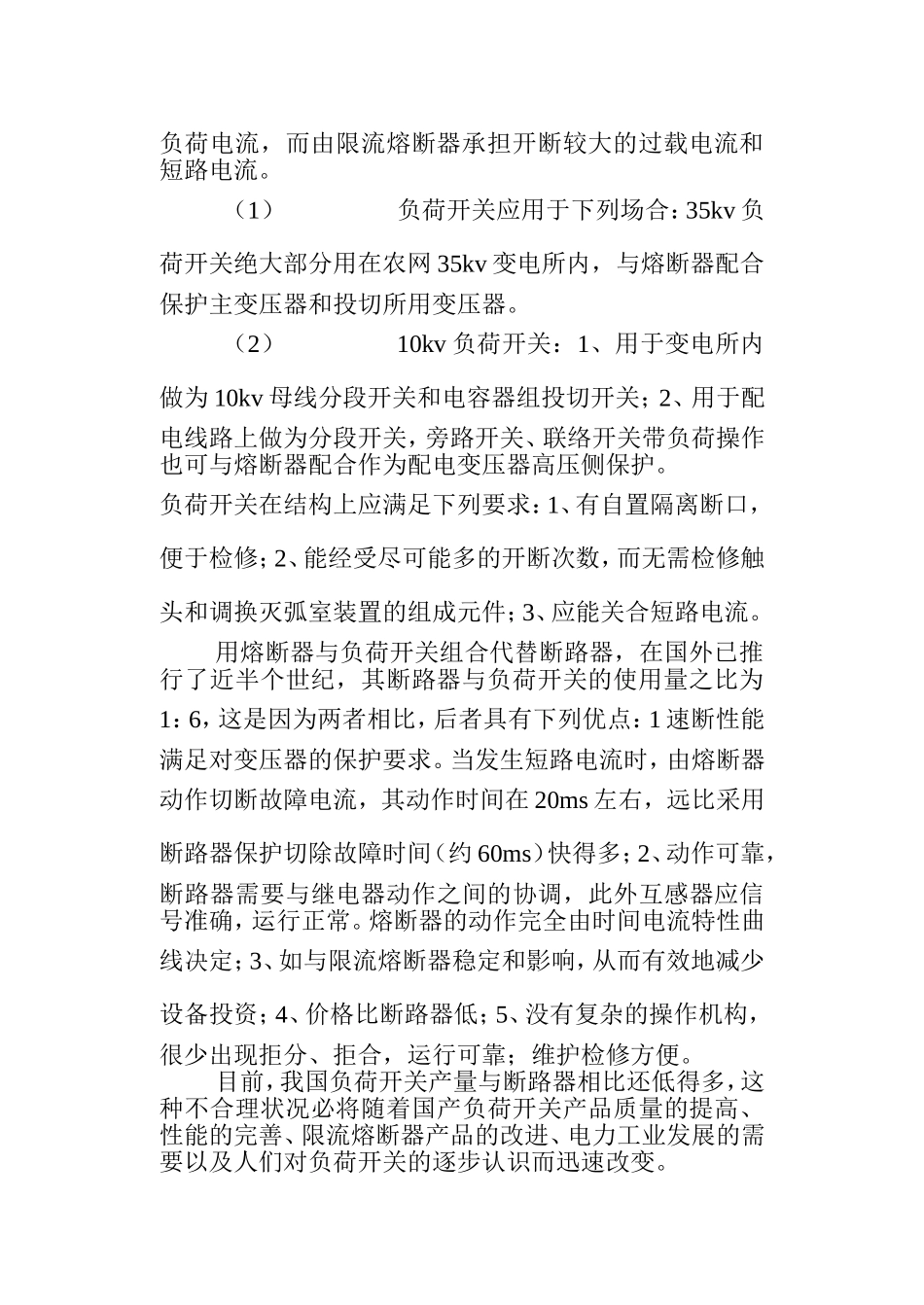

各种负荷开关在电网改造中的应用对比论文摘要随着大量的新技术，新设备在城乡电网改造中的不断应用，考察设备的质量、性能、操作方法，维护检修等方面成为关键。本文是通过负荷开关在城乡电网改造过程中的实际应用，综合对比各种负荷开关在功能等方面的优缺点，从而使大家根据不同电压等级、不同环境、不同性能要求的情况下，合理选用负荷开关种类，从而达到网络结构的合理化、规范化、标准化。通过对新设备的探究，也促使使用者在比较优缺点的同时，不断开发创新，扬长避短，弥补设备的不足，从而不断提高设备应用水平，更发的为电网服务，由于专业水平有限，请指导老师予以批评指正。一、概述随着城乡电网改造的不断深入，负荷开关应用越来越多。目前，配电网电缆线路中的环网柜、箱变等，多数采用负荷开关，而架空线路中的断路器也逐渐会被负荷开关所取代。负荷开关是带有简单来弧的一种开关电器，适用于交流50HZ，10kv、35kv电压等级的电网中，关合和开断负荷电流，而由限流熔断器承担开断较大的过载电流和短路电流。（1）负荷开关应用于下列场合：35kv负荷开关绝大部分用在农网35kv变电所内，与熔断器配合保护主变压器和投切所用变压器。（2）10kv负荷开关：1、用于变电所内做为10kv母线分段开关和电容器组投切开关；2、用于配电线路上做为分段开关，旁路开关、联络开关带负荷操作也可与熔断器配合作为配电变压器高压侧保护。负荷开关在结构上应满足下列要求：1、有自置隔离断口，便于检修；2、能经受尽可能多的开断次数，而无需检修触头和调换灭弧室装置的组成元件；3、应能关合短路电流。用熔断器与负荷开关组合代替断路器，在国外已推行了近半个世纪，其断路器与负荷开关的使用量之比为1：6，这是因为两者相比，后者具有下列优点：1速断性能满足对变压器的保护要求。当发生短路电流时，由熔断器动作切断故障电流，其动作时间在20ms左右，远比采用断路器保护切除故障时间（约60ms）快得多；2、动作可靠，断路器需要与继电器动作之间的协调，此外互感器应信号准确，运行正常。熔断器的动作完全由时间电流特性曲线决定；3、如与限流熔断器稳定和影响，从而有效地减少设备投资；4、价格比断路器低；5、没有复杂的操作机构，很少出现拒分、拒合，运行可靠；维护检修方便。目前，我国负荷开关产量与断路器相比还低得多，这种不合理状况必将随着国产负荷开关产品质量的提高、性能的完善、限流熔断器产品的改进、电力工业发展的需要以及人们对负荷开关的逐步认识而迅速改变。2、负荷开关的种类负荷开关的结构按不同灭弧介质分为压气式、产气式、SF6气体和真空四种。（1）压气式负荷开关是一种将空气经压缩后直接喷向电弧断口而熄灭电弧的开关，50年代就从原苏联引进这种技术，目前尚有少数工厂经过改进设计后进行生产。此外，有些工厂结合近几年来从国外引进的技术，自行开发了一些新型的压气式负荷开关。（2）产气式负荷开关是国内目前产量最多、使用最广泛的一种负荷开关。它有国产和引进国外技术组装的两种，其结构大同小异。由于受到原设计上的限制，随着电网容量的增大，转移电流开断能力和短路电流关合能力已接近极限。（3）SF6负荷开关有两种，一种结构简单，用于户外柱上，另一种结构较复杂，用于城市环网供电单元和箱式变电站。（4）从发展的观点看，真空负荷开头在我国是最有发展前途的一种负荷开关，在性能上与S在F6负荷开关基本相同，在某些指标上还超过SF6负荷开关。在SF6负荷开关与真空负荷开关均没有明显的隔离断口，故使用时均需与隔离刀闸配合，以保证有明显的隔离断口，确保维修时人身安全。标准中，负荷开关按动作次数也可分为两种类型：产气和压气式负荷开关为一般型；真空和SF6负荷开关为频繁型。对这两种类型负荷开关的要求各不相同。一般分合操作次数为50次，频繁型为150次。机械寿命：一般为2000次；频繁型为3000、5000、10000次。按运行环境可分为：户内式和户外式。3、负荷开关的技术性能对比（1）35kv负荷开关：目前开关的要有产气式和真空两种，均为户外使用。现有产气式负荷开关因只能开断负荷电流不能开断过负荷电流，所以当主变压器发生重瓦斯故障...
