(完整版)fluent边界条件设置

(完整版)fluent边界条件设置_第1页
1/10
(完整版)fluent边界条件设置_第2页
2/10
(完整版)fluent边界条件设置_第3页
3/10

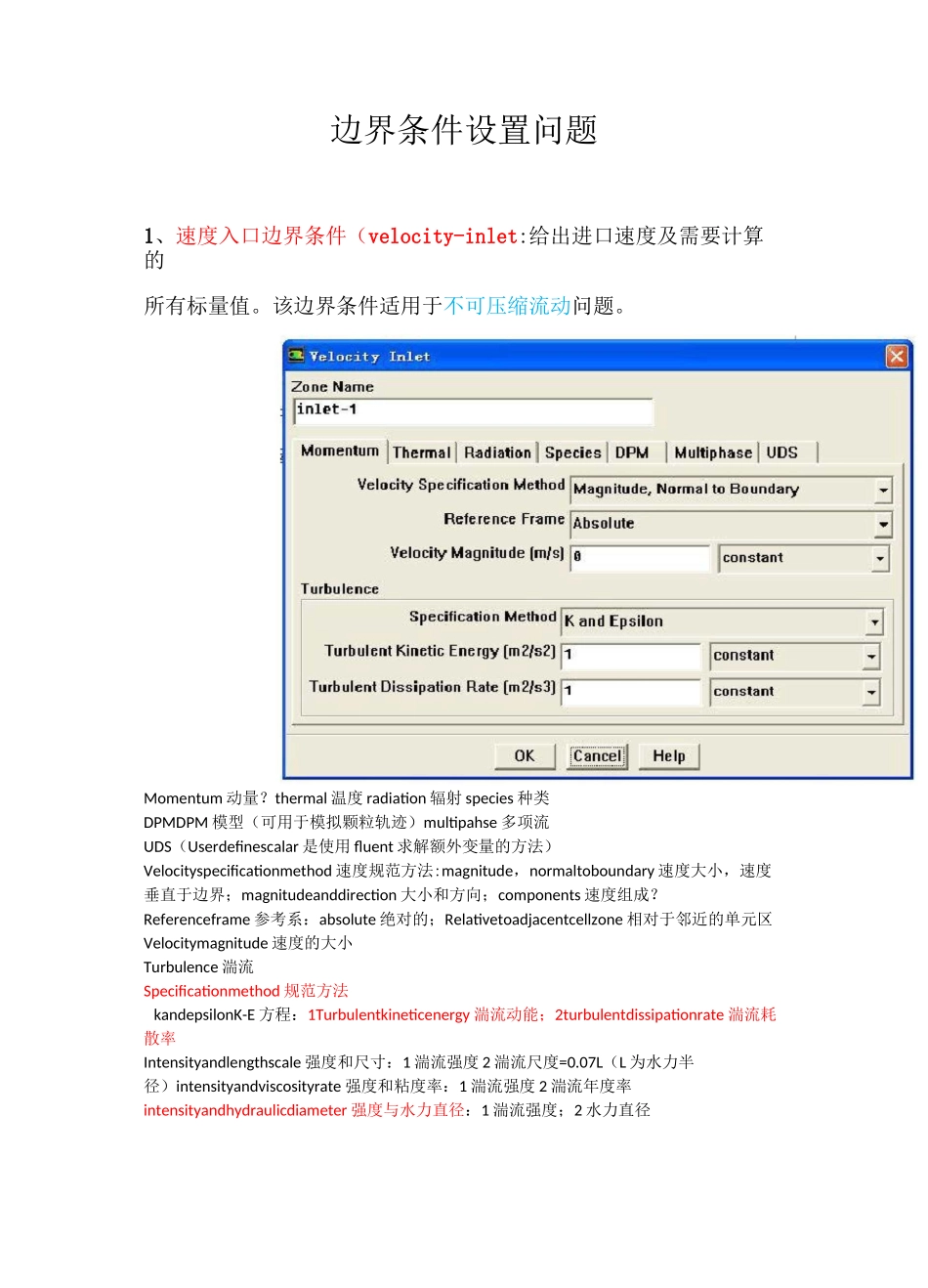

边界条件设置问题1、速度入口边界条件(velocity-inlet:给出进口速度及需要计算的所有标量值。该边界条件适用于不可压缩流动问题。Momentum 动量?thermal 温度 radiation 辐射 species 种类DPMDPM 模型(可用于模拟颗粒轨迹)multipahse 多项流UDS(Userdefinescalar 是使用 fluent 求解额外变量的方法)Velocityspecificationmethod 速度规范方法:magnitude,normaltoboundary 速度大小,速度垂直于边界;magnitudeanddirection 大小和方向;components 速度组成?Referenceframe 参考系:absolute 绝对的;Relativetoadjacentcellzone 相对于邻近的单元区Velocitymagnitude 速度的大小Turbulence 湍流Specificationmethod 规范方法kandepsilonK-E 方程:1Turbulentkineticenergy 湍流动能;2turbulentdissipationrate 湍流耗散率Intensityandlengthscale 强度和尺寸:1 湍流强度 2 湍流尺度=0.07L(L 为水力半径)intensityandviscosityrate 强度和粘度率:1 湍流强度 2 湍流年度率intensityandhydraulicdiameter 强度与水力直径:1 湍流强度;2 水力直径2、压力入口边界条件(pressure-inlet):压力进口边界条件通常用于给出流体进口的压力和流动的其它标量参数,对计算可压和不可压问题都适合。压力进口边界条件通常用于不知道进口流率或流动速度时候的流动,这类流动在工程中常见,如浮力驱动的流动问题。压力进口条件还可以用于处理外部或者非受限流动的自由边界。Gaugetotalpressure 总压 supersonic/initialgaugepressure 超音速/初始表压constant 常数directionspecificationmethod 方向规范方法:1directionvector 方向矢量;2normaltoboundary 垂直于边界3、压力出口边界条件(pressure-outlet):需要给定出口静压(表压)。而且,该压力只用于亚音速计算(M<1)。如果局部变成超音速,则根据前面来流条件外推出口边界条件。需要特别指出的是,这里的压力是相对于前面给定的工作压力。Gaugepressure 表压backflowdirectionspecificationmethod 回流方向规范方法:Idirectionvector 方向矢量;2normaltoboundary 垂直于边界;3fromneighboringcell 邻近单元Radialequilibriumpressuredistribution 径向平衡压力分布Targetmassflowrate 质量流量指向4、质量入口边界条件(mass-flow-inlet):给定入口边界上的质量流量。主要用于可压缩流动问题,对于不可压缩问题,由于密度是常数,可以使用...
