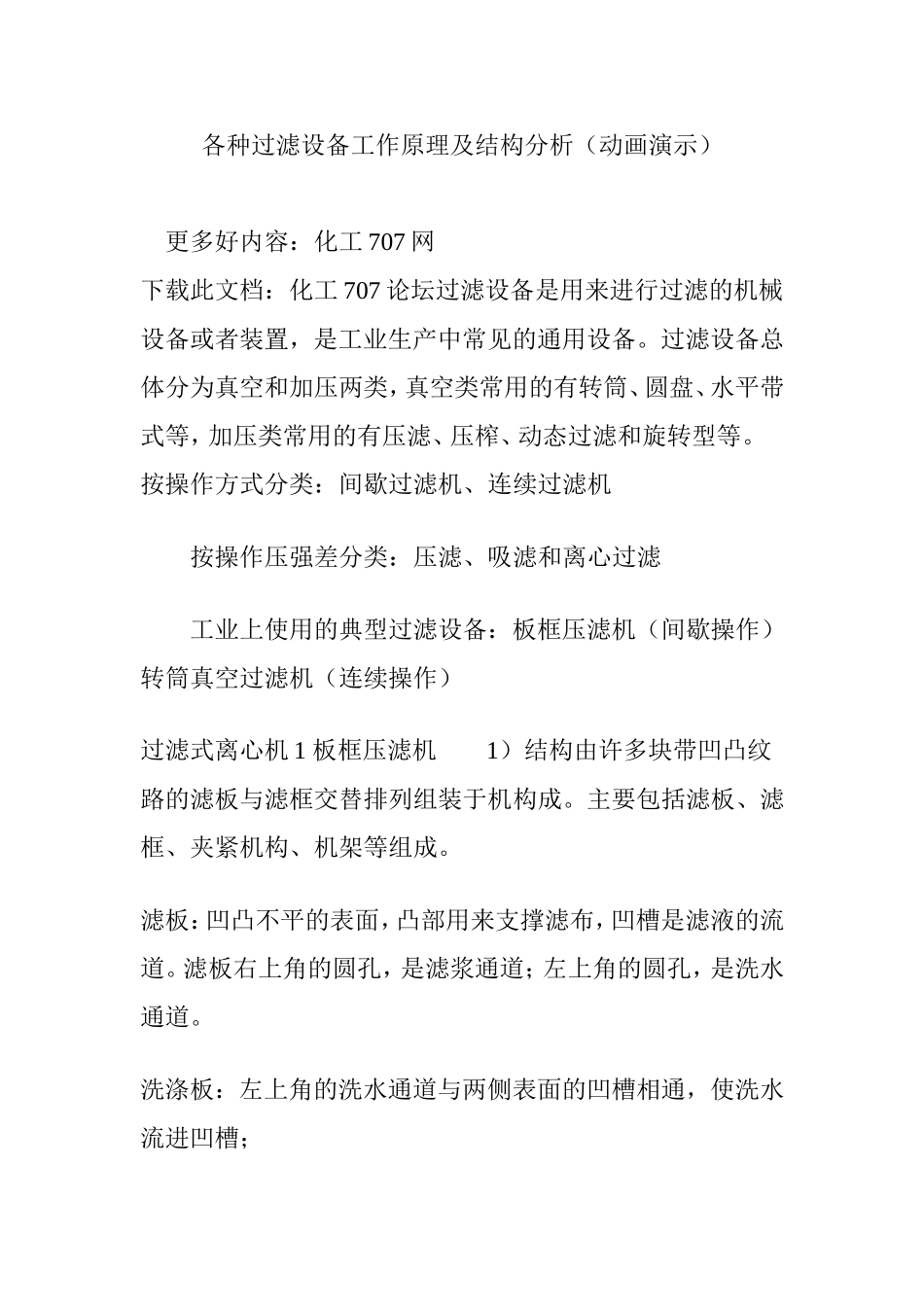

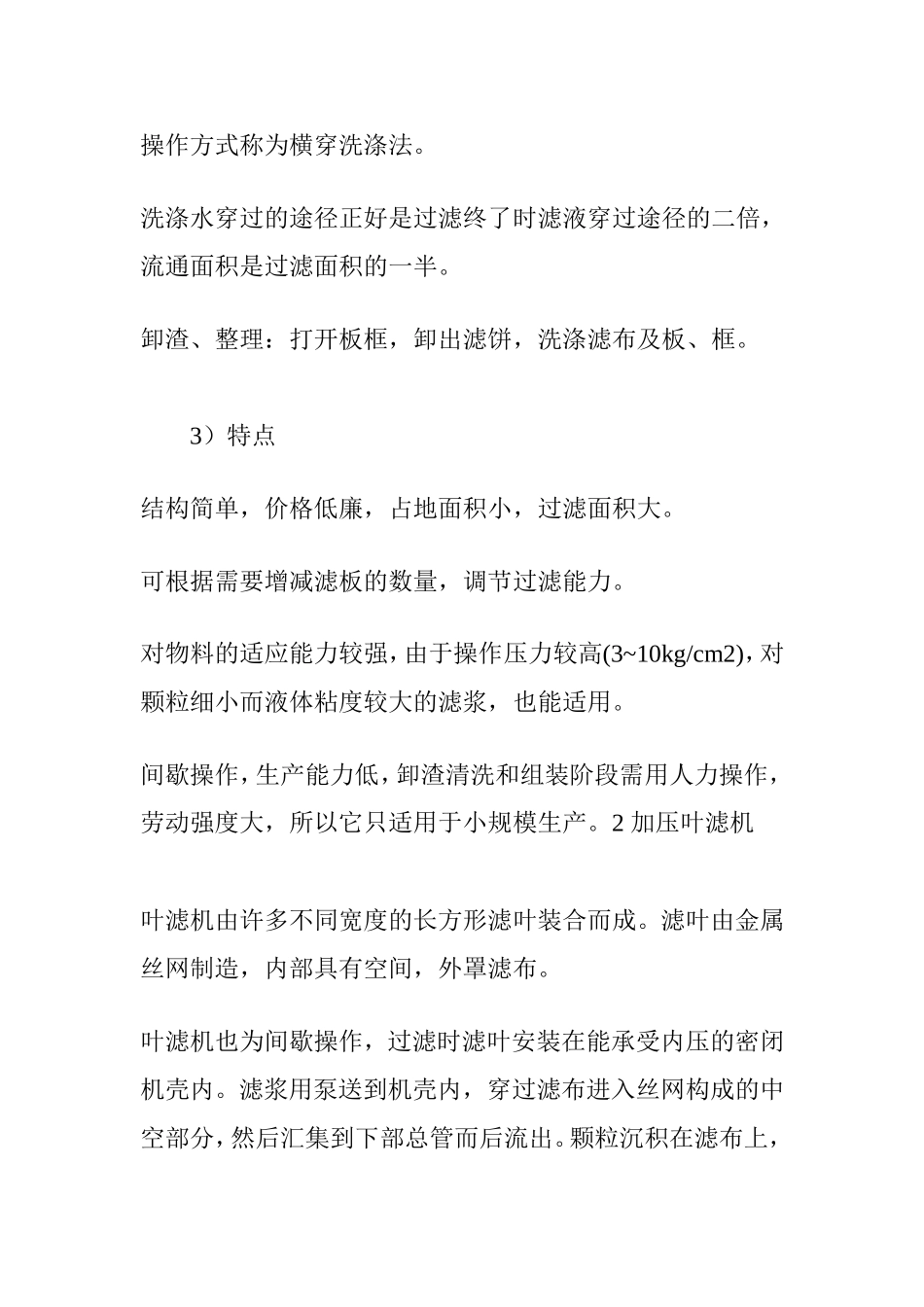

各种过滤设备工作原理及结构分析（动画演示）更多好内容：化工707网下载此文档：化工707论坛过滤设备是用来进行过滤的机械设备或者装置，是工业生产中常见的通用设备。过滤设备总体分为真空和加压两类，真空类常用的有转筒、圆盘、水平带式等，加压类常用的有压滤、压榨、动态过滤和旋转型等。按操作方式分类：间歇过滤机、连续过滤机按操作压强差分类：压滤、吸滤和离心过滤工业上使用的典型过滤设备：板框压滤机（间歇操作）转筒真空过滤机（连续操作）过滤式离心机1板框压滤机1）结构由许多块带凹凸纹路的滤板与滤框交替排列组装于机构成。主要包括滤板、滤框、夹紧机构、机架等组成。滤板：凹凸不平的表面，凸部用来支撑滤布，凹槽是滤液的流道。滤板右上角的圆孔，是滤浆通道；左上角的圆孔，是洗水通道。洗涤板：左上角的洗水通道与两侧表面的凹槽相通，使洗水流进凹槽；非洗涤板：洗水通道与两侧表面的凹槽不相通。滤框：滤浆通道：滤框右上角的圆孔洗水通道：滤框左上角的圆孔为了避免这两种板和框的安装次序有错，在铸造时常在板与框的外侧面分别铸有一个、两个或三个小钮。非洗涤板为一钮板，框带两个钮，洗涤板为三钮板。2）操作过程板框压滤机为间歇操作，每个操作循环由装合、过滤、洗涤、卸饼、清理5个阶段组成。装合：将板与框按1-2-3-2-1-2-3的顺序，滤板的两侧表面放上滤布，然后用手动的或机动的压紧装置固定，使板与框紧密接触。过滤：悬浮液在指定压强下送进滤浆通道，由通道流进每个滤框里；滤液分别穿过滤框两侧的滤布，沿滤板板面的沟道至滤液出口排出；颗粒被滤布截留而沉积在滤布上，待滤饼充满全框后，停止过滤。根据滤液排出方式分为：明流和暗流。洗涤：洗涤水经洗水通路从洗涤板上的孔道进入各个洗涤板的两侧，洗涤水在压差（洗涤板上的滤液出口关闭形成）的推动力下先穿过一层滤布及整个框厚的滤饼，然后再穿过一层滤布，最后沿滤板（一钮板）板面沟道至滤液出口排出。这种操作方式称为横穿洗涤法。洗涤水穿过的途径正好是过滤终了时滤液穿过途径的二倍，流通面积是过滤面积的一半。卸渣、整理：打开板框，卸出滤饼，洗涤滤布及板、框。3）特点结构简单，价格低廉，占地面积小，过滤面积大。可根据需要增减滤板的数量，调节过滤能力。对物料的适应能力较强，由于操作压力较高(3~10kg/cm2)，对颗粒细小而液体粘度较大的滤浆，也能适用。间歇操作，生产能力低，卸渣清洗和组装阶段需用人力操作，劳动强度大，所以它只适用于小规模生产。2加压叶滤机叶滤机由许多不同宽度的长方形滤叶装合而成。滤叶由金属丝网制造，内部具有空间，外罩滤布。叶滤机也为间歇操作，过滤时滤叶安装在能承受内压的密闭机壳内。滤浆用泵送到机壳内，穿过滤布进入丝网构成的中空部分，然后汇集到下部总管而后流出。颗粒沉积在滤布上，形成滤饼，当滤饼积到一定厚度，停止过滤。洗涤时，洗水的路径与滤液相同，这种洗涤方法称为置换洗涤法。叶滤机的优点是设备紧凑，密闭操作，劳动条件较好，每次循环滤布不用装卸，劳动力较省。工作原理如下所示：3、转筒真空过滤机1）转筒真空过滤机的结构转筒真空过滤机是工业上应用最广的一种连续操作的过滤设备。设备的主体是一个能转动的水平圆筒，圆筒表面有一层金属网，网上覆盖滤布，筒的下部进入滤浆中，圆筒沿径向分割成若干扇形格，每个都有单独的孔道通至分配头上。圆筒转动时，凭借分配头的作用使这些孔道依次分别与真空管及压缩空气管相通，因而在回转一周的过程中每个扇形格表面即可顺序进行过滤、洗涤、吸干、吹松、卸饼等项操作。2）分配头的结构及工作原理分配头由紧密贴合着的转动盘与固定盘构成，转动盘随筒体一起旋转，固定盘内侧面各凹槽分别与各种不同作用的管道相通。当扇形格1开始进入滤浆内时，转动盘上相应的小孔道与固定盘上的凹槽f相对，从而与真空管道连通，吸走滤液，图上扇形格1－7所处的位置称为过滤区。扇形格转出滤浆槽后，仍与凹槽f相通，继续吸干残留在滤饼中的滤液，扇形格8－10所处的位置称为滤液吸干区。扇形格转至12的位置时，洗涤水喷洒于滤饼上，此时扇形格与固定盘上的凹槽g相通，经另一真空管...
