PSM691U电动机保护测控装置调试报告

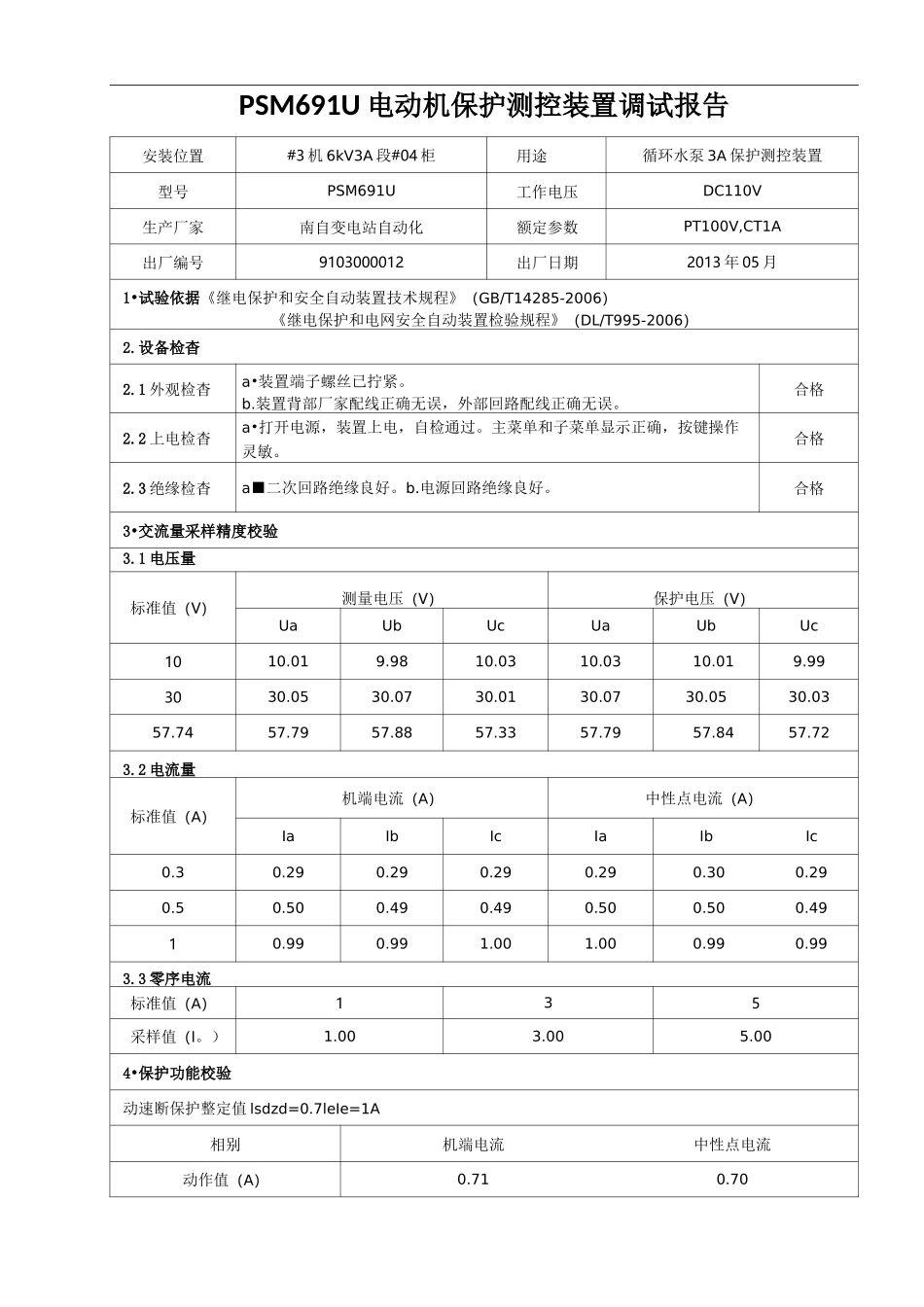

PSM691U电动机保护测控装置调试报告_第1页
1/16

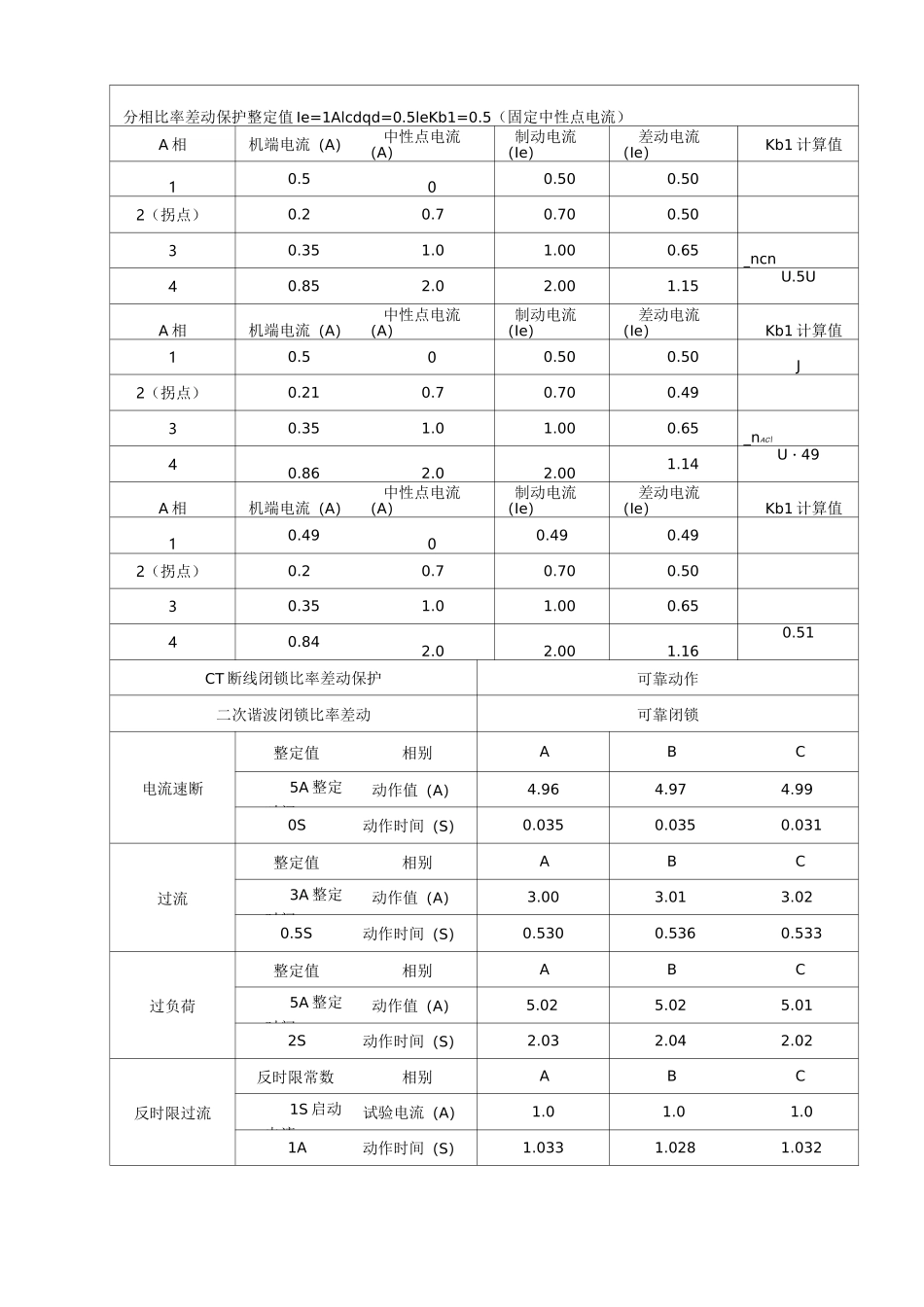

PSM691U电动机保护测控装置调试报告_第2页
2/16

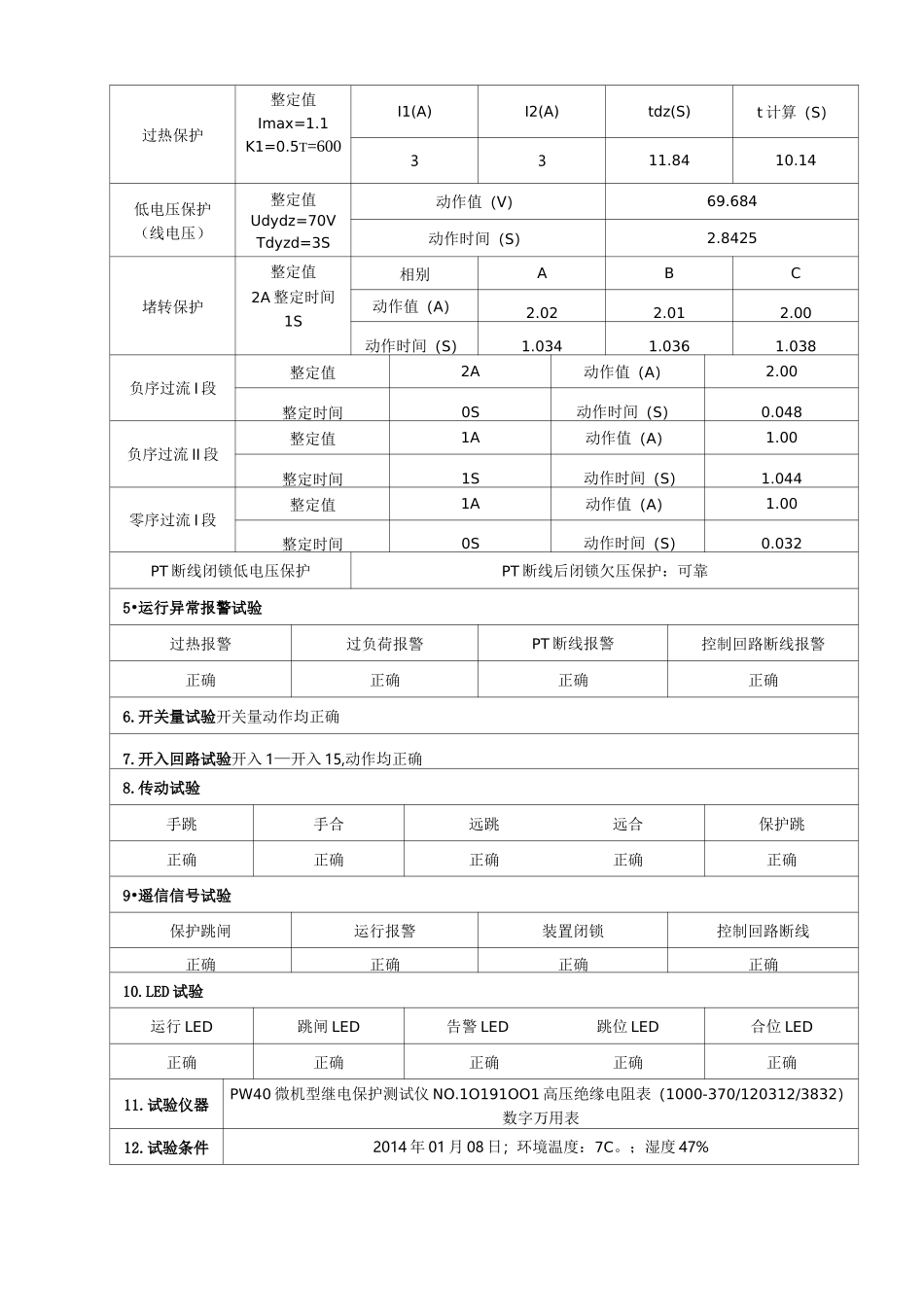

PSM691U电动机保护测控装置调试报告_第3页
3/16
PSM691U 电动机保护测控装置调试报告安装位置#3 机 6kV3A 段#04 柜用途循环水泵 3A 保护测控装置型号PSM691U工作电压DC110V生产厂家南自变电站自动化额定参数PT100V,CT1A出厂编号9103000012出厂日期2013 年 05 月1•试验依据《继电保护和安全自动装置技术规程》(GB/T14285-2006)《继电保护和电网安全自动装置检验规程》(DL/T995-2006)2.设备检杳2.1 外观检杳a•装置端子螺丝已拧紧。b.装置背部厂家配线正确无误,外部回路配线正确无误。合格2.2 上电检杳a•打开电源,装置上电,自检通过。主菜单和子菜单显示正确,按键操作灵敏。合格2.3 绝缘检杳a■二次回路绝缘良好。b.电源回路绝缘良好。合格3•交流量采样精度校验3.1 电压量标准值(V)测量电压(V)保护电压(V)UaUbUcUaUbUc1010.019.9810.0310.0310.019.993030.0530.0730.0130.0730.0530.0357.7457.7957.8857.3357.7957.8457.723.2 电流量标准值(A)机端电流(A)中性点电流(A)IaIbIcIaIbIc0.30.290.290.290.290.300.290.50.500.490.490.500.500.4910.990.991.001.000.990.993.3 零序电流标准值(A)135采样值(I。)1.003.005.004•保护功能校验动速断保护整定值 lsdzd=0.7leIe=1A相别机端电流中性点电流动作值(A)0.710.70分相比率差动保护整定值 Ie=1Alcdqd=0.5leKb1=0.5(固定中性点电流)A 相机端电流(A)中性点电流(A)制动电流(Ie)差动电流(Ie)Kb1 计算值10.500.500.502(拐点)0.20.70.700.5030.351.01.000.65_ncn40.852.02.001.15U.5UA 相机端电流(A)中性点电流(A)制动电流(Ie)差动电流(Ie)Kb1 计算值10.500.500.50J2(拐点)0.210.70.700.4930.351.01.000.65_nAC\40.862.02.001.14U・49A 相机端电流(A)中性点电流(A)制动电流(Ie)差动电流(Ie)Kb1 计算值10.4900.490.492(拐点)0.20.70.700.5030.351.01.000.6540.842.02.001.160.51CT 断线闭锁比率差动保护可靠动作二次谐波闭锁比率差动可靠闭锁电流速断整定值相别ABC5A 整定时间_动作值(A)4.964.974.990S动作时间(S)0.0350.0350.031过流整定值相别ABC3A 整定时间-动作值(A)3.003.013.020.5S动作时间(S)0.5300.5360.533过负荷整定值相别ABC5A 整定时间-动作值(A)5.025.025.012S动作时间(S)2.032.042.02反时限过流反时限常数相别ABC1S 启动电流-试验电流(A)1.01.01.01A动作时间(S)1.0331.0281.032过热保护整定值Imax=1.1K1=0.5T=600I1(A)I2(A)tdz(S)t...
