2017年道路勘测设计课程设计模板

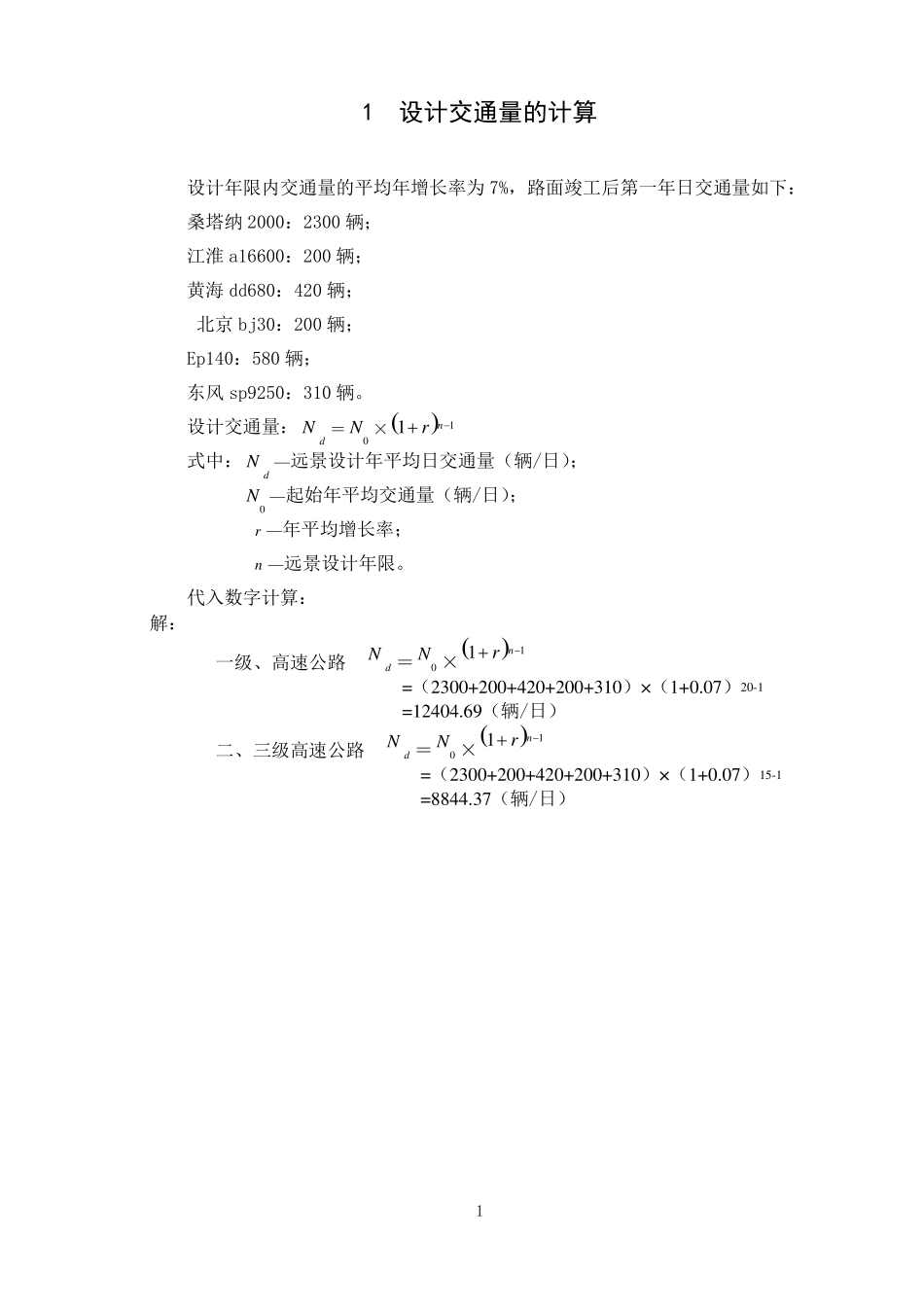

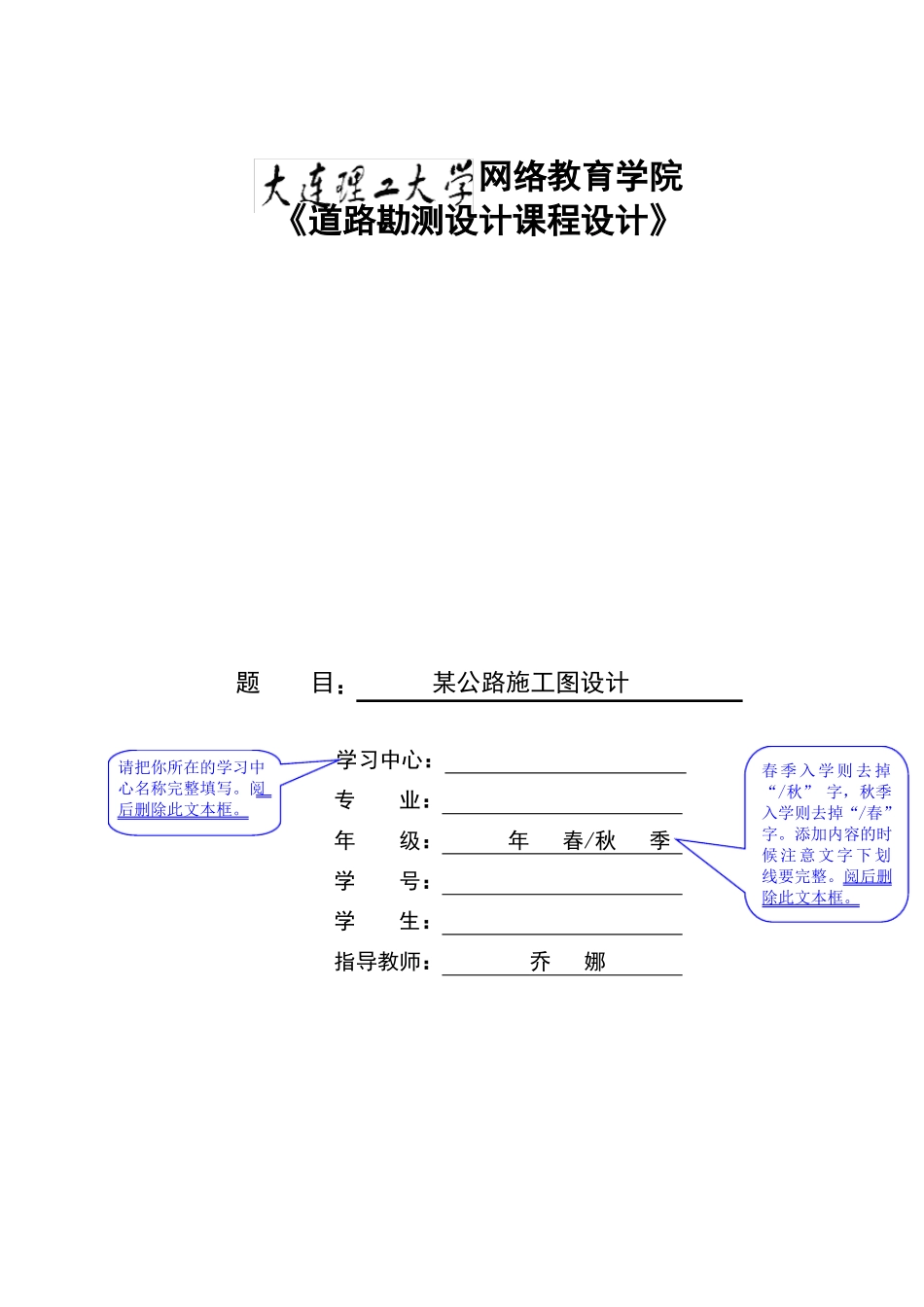

网络教育学院《道路勘测设计课程设计》题目：某公路施工图设计请把你所在的学习中心名称完整填写。阅后删除此文本框。学习中心：专业：年级：年春/秋季学号：学生：指导教师：乔娜春季入学则去 掉“/秋” 字，秋季入学则去掉“/春”字。添加内容的时候注意文字下 划线要完整。阅后删除此文本框。1设计交通量的计算设计年限内交通量的平均年增长率为 7%，路面竣工后第一年日交通量如下：桑塔纳 2000：2300 辆；江淮 a16600：200 辆；黄海 dd680：420 辆；北京 bj30：200 辆；Ep140：580 辆；东风 sp9250：310 辆。设计交通量： Nd ＝ N0 ×1 rn1式中： Nd —远景设计年平均日交通量（辆/日）；N0 —起始年平均交通量（辆/日）；r —年平均增长率；n —远景设计年限。代入数字计算：解：一级、高速公路Nd ＝=（2300+200+420+200+310）×（1+0.07）20-1=12404.69（辆/日）＝=（2300+200+420+200+310）×（1+0.07）15-1=8844.37（辆/日）N0N01 r×n1二、三级高速公路Nd1 r×n112平面设计路线设计包括平面设计、纵断面设计和横断面设计三大部分。道路是一个三维空间体系，它的中线是一条空间曲线。中线在水平面上的投影称为路线的平面。沿着中线竖直的剖切，再展开就成为纵断面。中线各点的法向切面是横断面。道路的平面、纵断面和各个横断面是道路的几何组成。道路的平面线形，受当地地形、地物等障碍的影响而发生转折时，在转折处需要设置曲线，为保证行车的舒顺与安全，在直线、圆曲线间或不同半径的两圆曲线之间要插入缓和曲线。因此，直线、圆曲线、缓和曲线是平面线形的主要组成因素。直线是平面线形中的基本线形。在设计中过长和过短都不好，因此要加以限制。直线使用与地形平坦、视线目标无障碍处。直线有测设简单、前进方向明确、路线短截等特点，直线路段能提供较好的超车条件，但长直线容易使司机由于缺乏警觉产生疲劳而发生事故。圆曲线也是平面线形中常用的线性。《公路路线设计规范》规定，各级公路不论大小均应设置圆曲线。平曲线的技术标准主要有：圆曲线半径，平曲线最小长度以及回头曲线技术指标等。平曲线的半径确定是根据汽车行驶的横向稳定性而定：V 2R  127(  i)式中：V-行车速度 km/h； -横向力系数；i -横向超高，我国公路对超高的规定。缓和曲线通过曲率的逐渐变化，适应汽车转向操作的行驶轨迹及路线的顺畅，以构成美观及视觉协调的最佳线形；离心加速...
